LINHA MABILY · TANQUES AGITADOS

Tanques agitados para o seu projeto

Linha de tanques em polipropileno, com opções de capacidade, agitação e acionamento. Configure o conjunto conforme as necessidades do seu projeto.

01 · Apoio direto

Apoiado no piso

Conjunto com sapatas e estrutura inferior dimensionada para as condições de operação.

02 · Apoio elevado

Com pés tubulares

Estrutura elevada com pés e travessas, configurada para a altura de saída e instalação desejadas.

Configuração ilustrativa. Equipamento dimensionado conforme o projeto.

Solicitar orçamento

Linha configurável

Capacidades de fabricação

Escolha o volume de partida para sua solicitação. As imagens e os modelos 3D não representam uma capacidade específica; dimensões, espessuras e componentes são definidos para cada projeto.

Explore os detalhes

Visualizador 3D do tanque agitado

Selecione a forma de apoio e, separadamente, a vista exterior, em corte ou transparente. Gire com o mouse ou com o dedo e aproxime para examinar o conjunto.

Modelo

Visualização

Carregando modelo 3D…

Configuração ilustrativa. Equipamento dimensionado conforme o projeto. A transparência e o corte servem somente para apresentação; o tanque real é opaco.

Construção por projeto

Estrutura e componentes em detalhe

O fundo cônico, os apoios e os reforços são estudados conforme volume, instalação e processo. Tanques maiores podem receber mais pés tubulares e tubos de maior diâmetro. Nos menores, pode haver menos reforços inferiores, menos nervuras ou até nenhuma nervura, conforme o dimensionamento. A quantidade ilustrada não é padrão obrigatório. Altura dos pés e posição da saída são definidas por projeto.

Corte ilustrativo do tanque apoiado no piso com fundo cônico, eixo e hélices — Corte do modelo apoiado no piso: fundo cônico, eixo, hélices e apoio inferior.

Corte ilustrativo do tanque com pés tubulares e componentes internos — Corte do modelo elevado: estrutura e agitação conforme o projeto.

Vista superior ilustrativa da tampa e alimentação do tanque — Vista superior: tampa de inspeção, passagem do eixo e alimentação traseira.

Vista invertida da estrutura inferior e dos pés tubulares — Vista inferior: encaixes no costado, bases de fixação e travessas.

Vista parcial do tubo protetor elevado na passagem do eixo — Vista parcial: tubo protetor elevado na passagem do eixo.

Tampa aberta para mostrar o colarinho elevado de inspeção — Tampa aberta: colarinho elevado ao redor da inspeção.

O tubo protetor e o colarinho ajudam a reduzir a entrada de água que escorre pelo tampo. Não constituem promessa de vedação total. As condições de lavagem, inclusive com produto no tanque ou durante a operação, dependem de validação para o equipamento e o processo.

Especificação sob medida

Agitação, acionamento e acessórios

Motorredutores e rotação

Opções elétricas de linha econômica importada, coroa e sem-fim, Vertimax e outras configurações. Potência, redução e rotação — lenta ou mais elevada — são selecionadas para cada aplicação. Também é possível acionamento por motor pneumático de até 7,5 cv, com requisitos de ar definidos no projeto.

Hélices e componentes

Hélices de pás inclinadas tipo PTB com ângulo fixo ou, mediante projeto próprio, opção de ângulo ajustável. Eixo e hélices em inox, número de estágios, mancal inferior e quebra-ondas conforme a configuração. As imagens e os GLBs mostram acionamento elétrico e pás de ângulo fixo.

Conexões e acabamento

Alimentação superior traseira, saída lateral, indicador de nível, tampa de inspeção, dobradiças, bases de fixação, espessuras, conexões e acessórios são definidos conforme as condições de operação e a proposta comercial.

Imagens já publicadas pela Mabily

Equipamentos apresentados antes dos desenhos 3D

As duas imagens abaixo faziam parte desta página e permanecem como referências da linha. A forma do fundo, o acionamento e o apoio podem variar conforme a configuração solicitada; os novos desenhos não substituem esses exemplos.

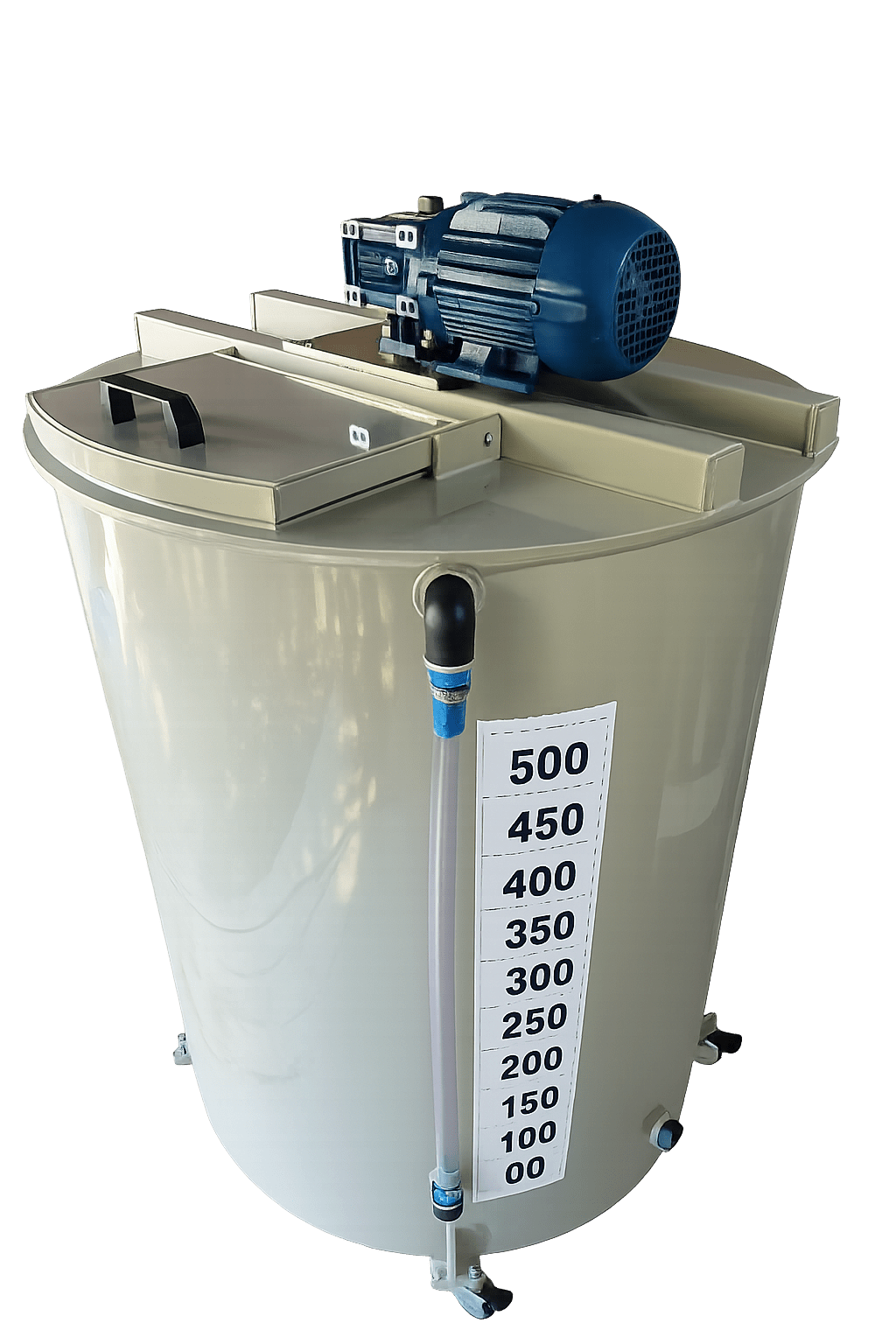

Tanque Mabily com agitador e fundo cônico dentro do cilindro — Exemplo anterior com fundo cônico interno.

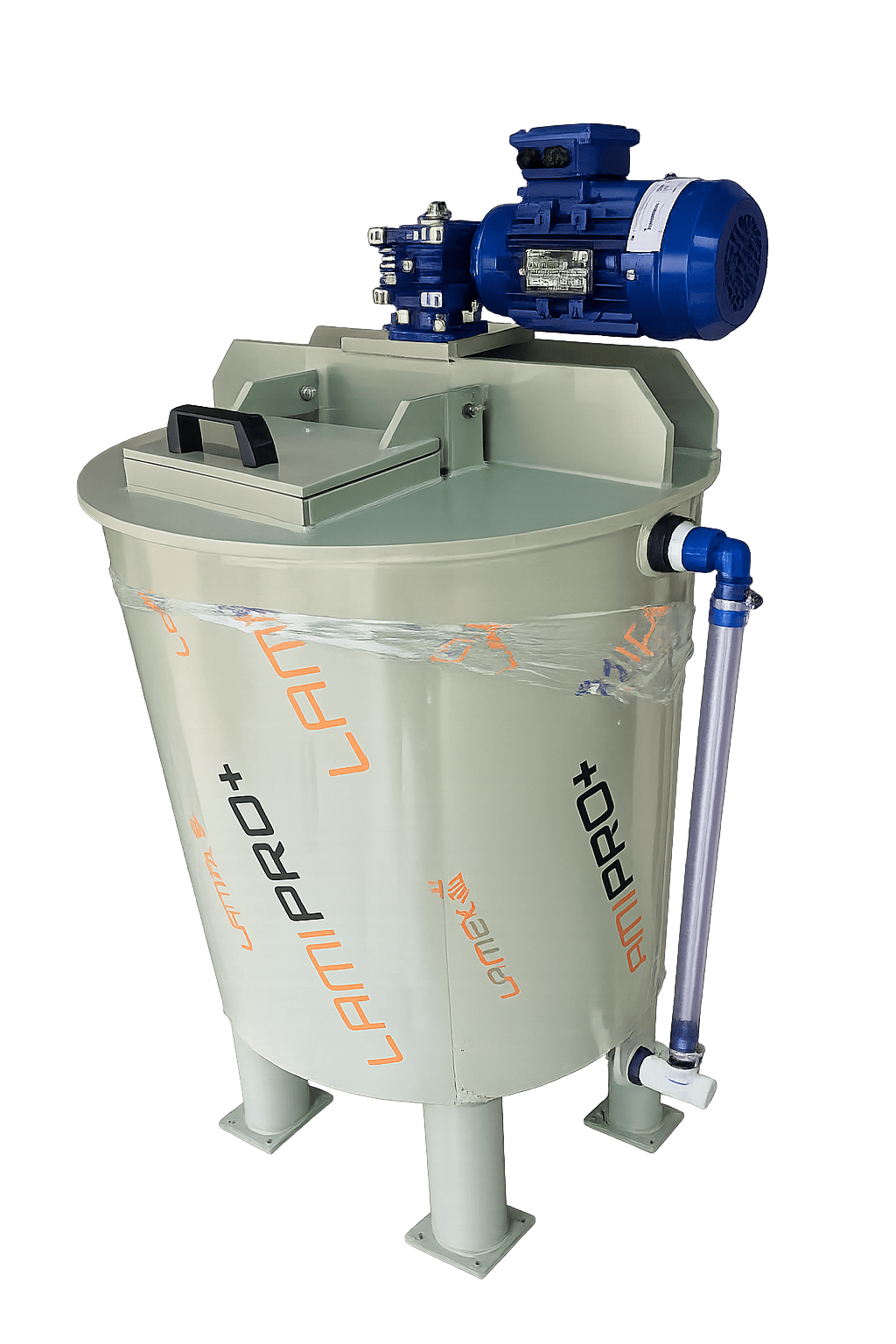

Tanque Mabily com agitador, fundo cônico externo e pés tubulares — Exemplo anterior com pés tubulares.

Apresentação comercial Mabily

Conheça a linha em PDF

Veja as duas formas de apoio, as capacidades disponíveis, vistas em corte e detalhes construtivos. O material apresenta configurações ilustrativas, sem substituir o dimensionamento técnico.

Visualizar PDF ↗Baixar PDF ↓

Vídeos dos tanques com agitador

Tanque com fundo cônico dentro do cilindro

Vídeo mostrando tanque de polipropileno com agitador e fundo cônico embutido dentro do cilindro.

Tanque com fundo cônico e pés tubulares

Vídeo mostrando tanque com agitador, fundo cônico externo e estrutura com pés tubulares.

Reservatório com agitador e chave magnética

Reservatório em polipropileno com agitador e chave magnética para aplicações industriais e químicas.

Tanque de mistura com aquecimento 500 litros

Tanque de mistura em polipropileno com sistema de aquecimento e capacidade de 500 litros.

Tanque com tampo removível e serpentina

Vídeo mostrando tanque com agitador e tampo removível para instalação ou retirada da serpentina.

Agitador com inversor de frequência até 174 RPM

Tanque fundo cônico com agitador e inversor de frequência, mostrando a hélice girando na água até 174 RPM.

Solicite um tanque de polipropileno com agitador sob medida

Informe o produto, volume desejado, viscosidade aproximada, densidade, rotação, tipo de fundo, necessidade de aquecimento, resfriamento, painel, acessórios e material do eixo e da hélice.
