Biblioteca técnica
de desenhos.
Explore desenhos 3D interativos e apresentações de projetos Mabily. Busque por uma solução, compare as configurações e consulte o material disponível de cada projeto.
As imagens e os modelos são ilustrativos. Dimensões, materiais e componentes são definidos conforme cada aplicação.

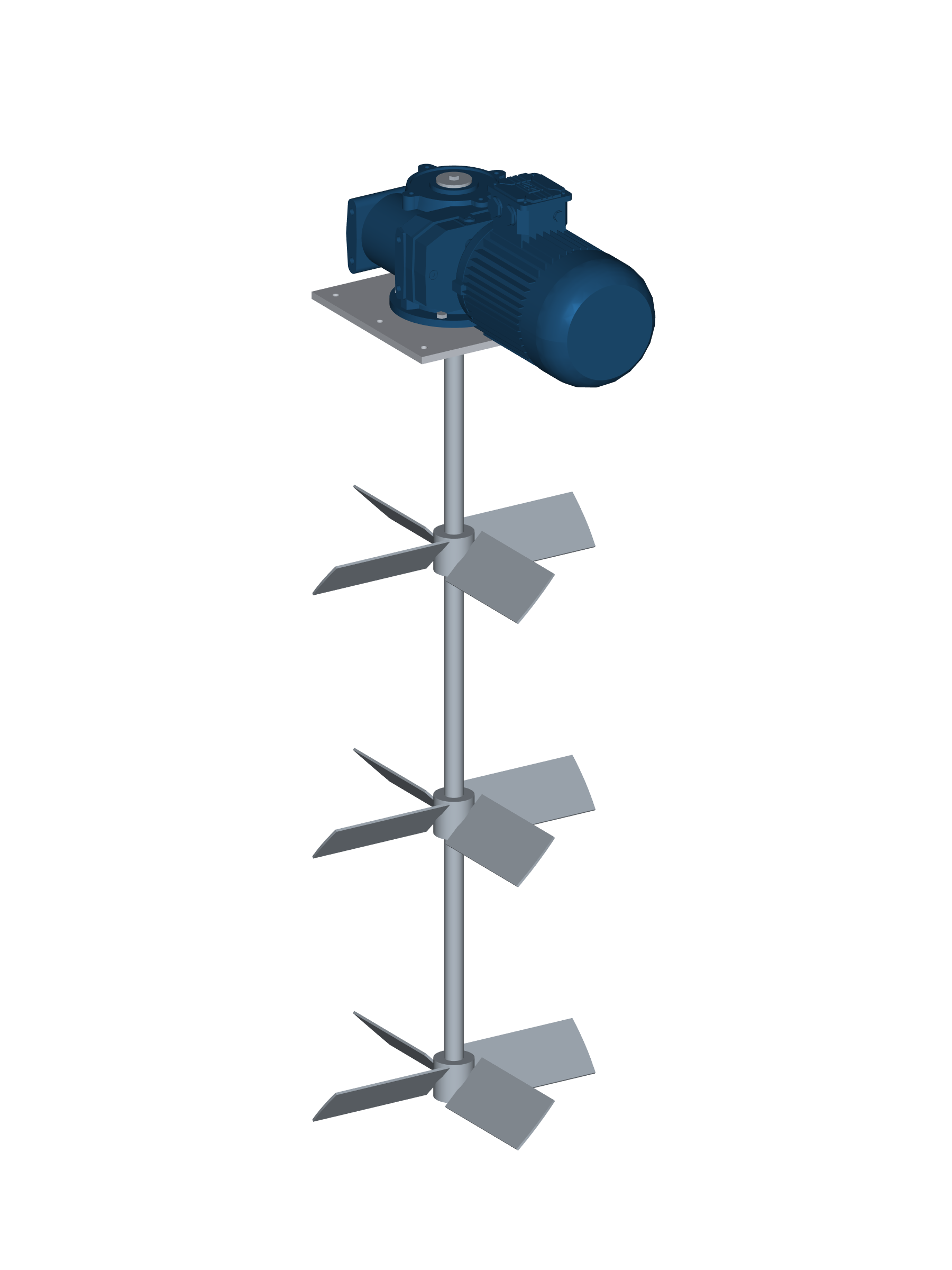

Agitador de 10 cv com três hélices, sem tanque
Três hélices de 600 mm no mesmo eixo. Conjunto de 10 cv sem tanque; fixações e cargas ainda exigem validação.
Explorar desenho

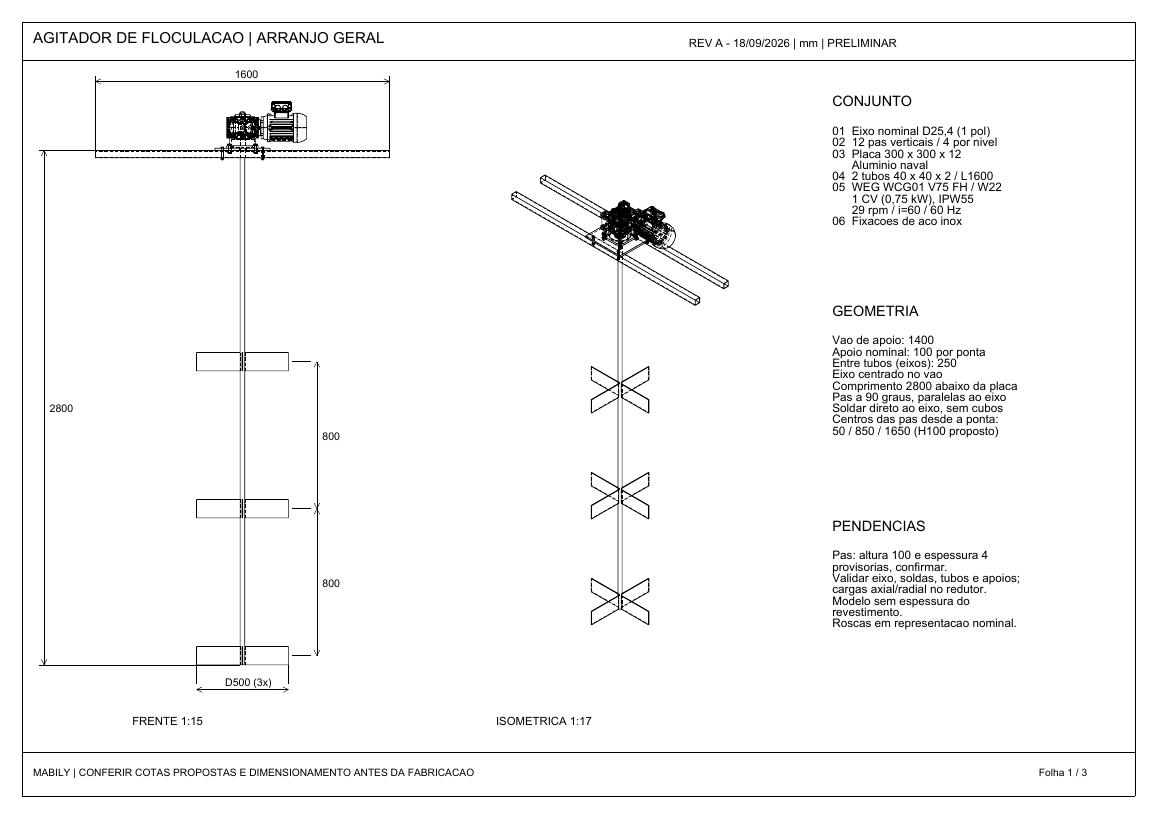

Agitador de floculação com eixo de 2.800 mm
Eixo de 2.800 mm e três níveis de pás. Desenho preliminar com apoios e dimensionamento ainda a validar.
Explorar desenho

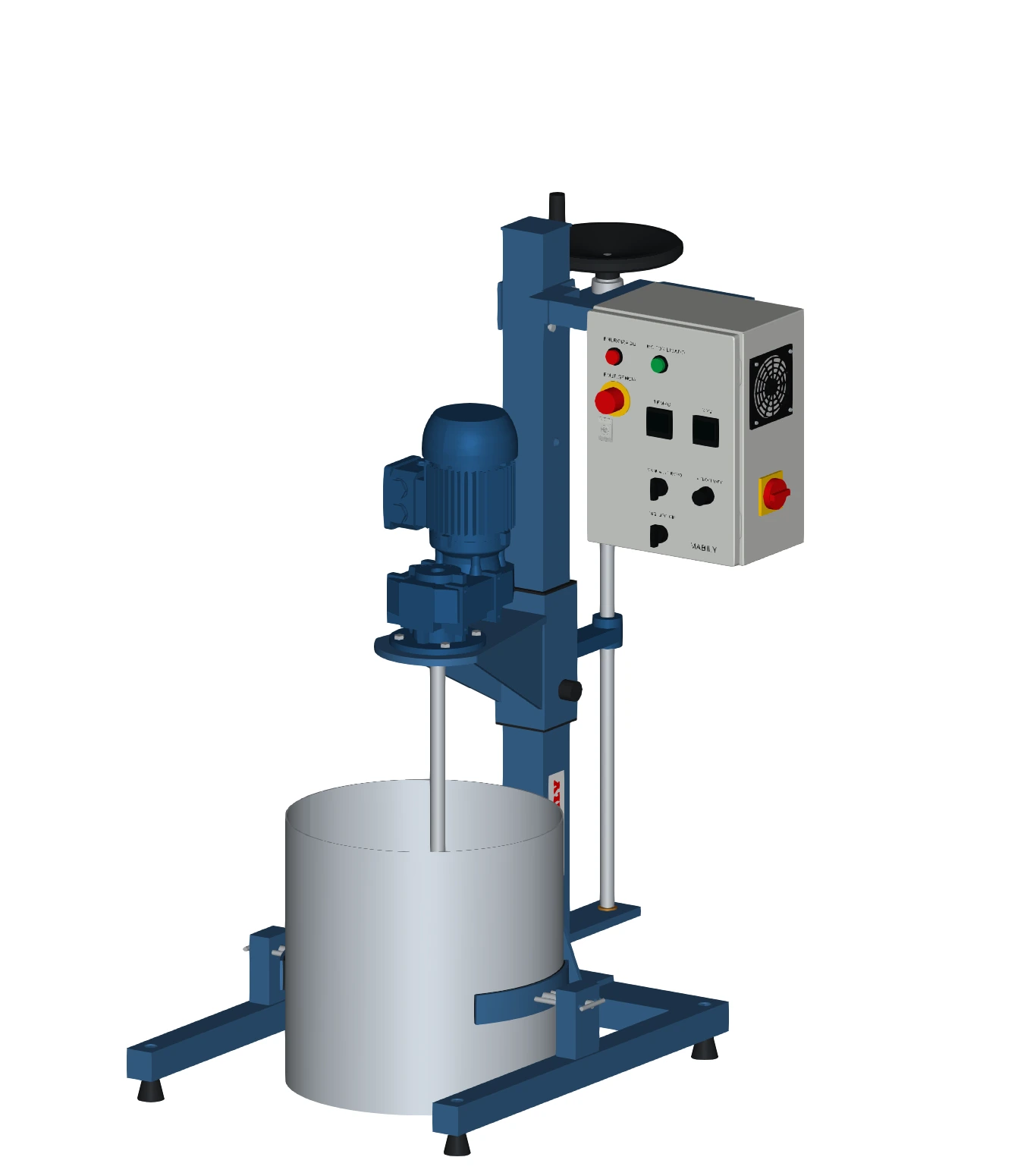

Agitador vertical modular de coluna
Explore as 24 combinações ilustrativas de acionamento, comando, apoio e elevação.
Explorar desenho
Bomba de transferência com carrinho
Quatro configurações horizontais ou verticais, com painel ou chave magnética.
Explorar desenho

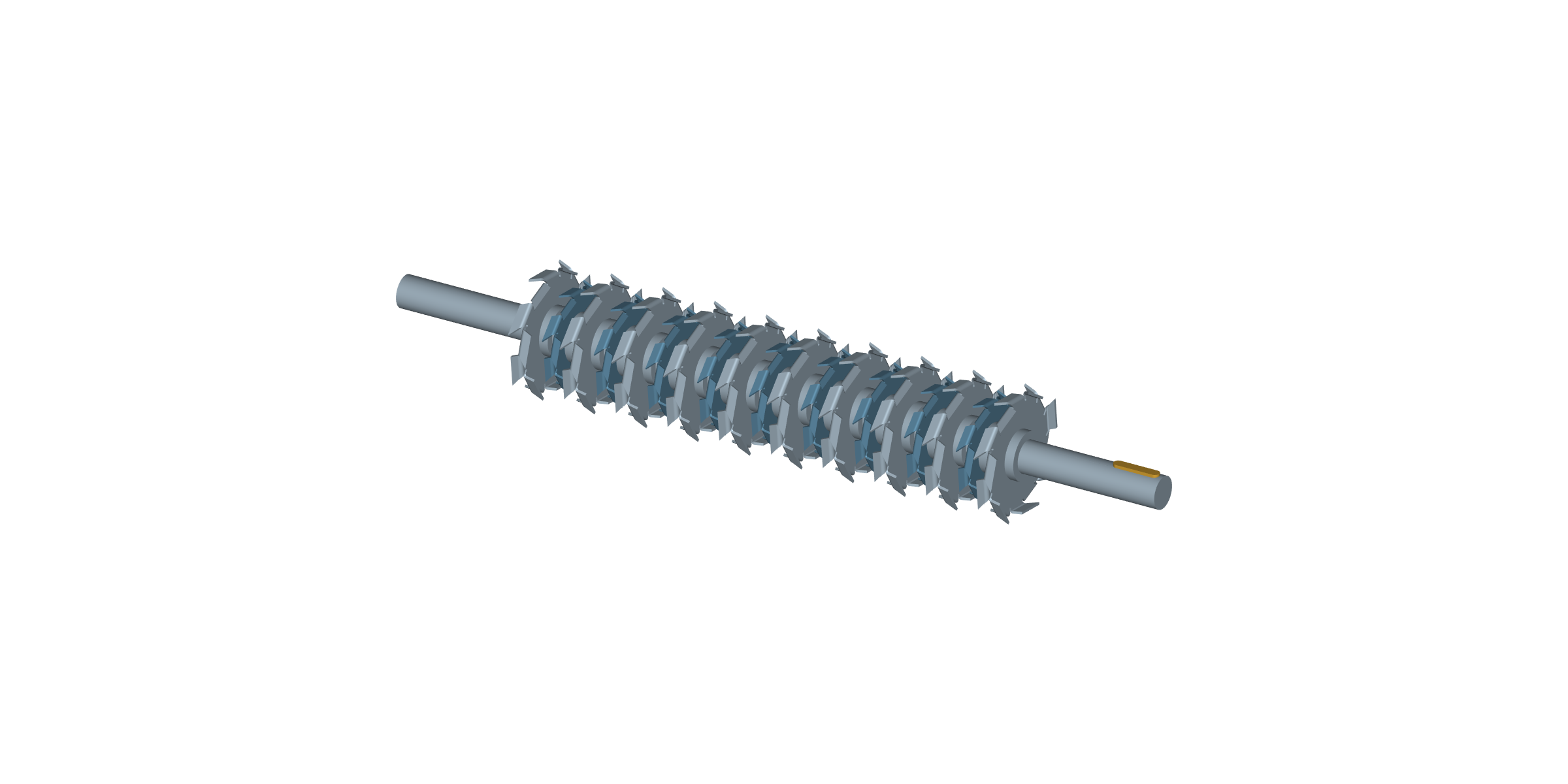

Eixo horizontal com 19 discos Cowles alternados
Eixo de 40 × 1.000 mm com dez discos de 160 mm e nove de 130 mm alternados; ponta com chaveta ilustrativa.
Explorar desenho

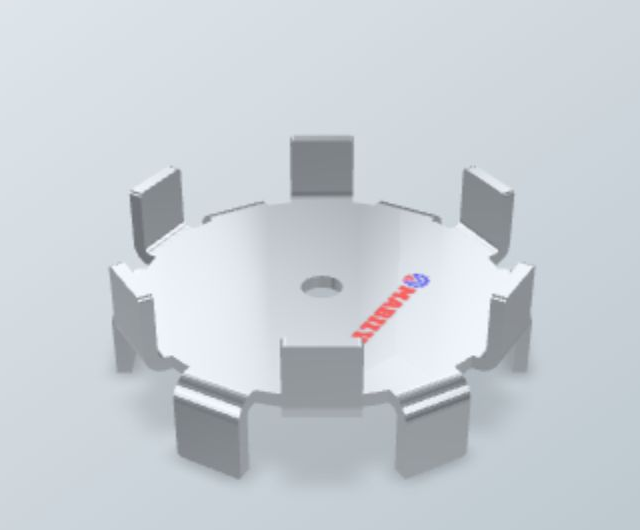

Hélice centrífuga
Visualize em 3D a geometria da hélice centrífuga utilizada em mistura industrial.
Explorar desenho

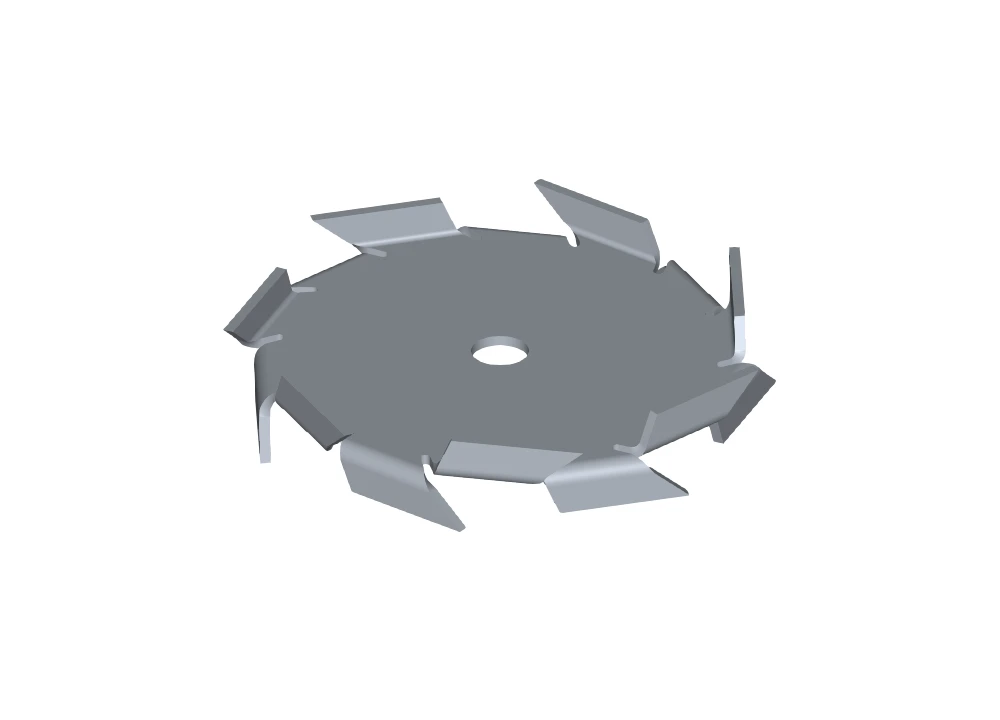

Hélice Cowles
Examine a geometria ilustrativa de uma hélice dispersora Cowles em 3D.
Explorar desenho

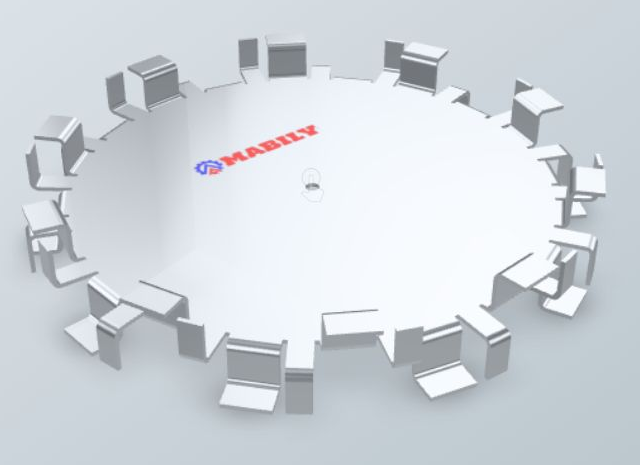

Hélice Hidra M-AR
Visualize a hélice Hidra M-AR de alto RPM em um desenho 3D ilustrativo.
Explorar desenho

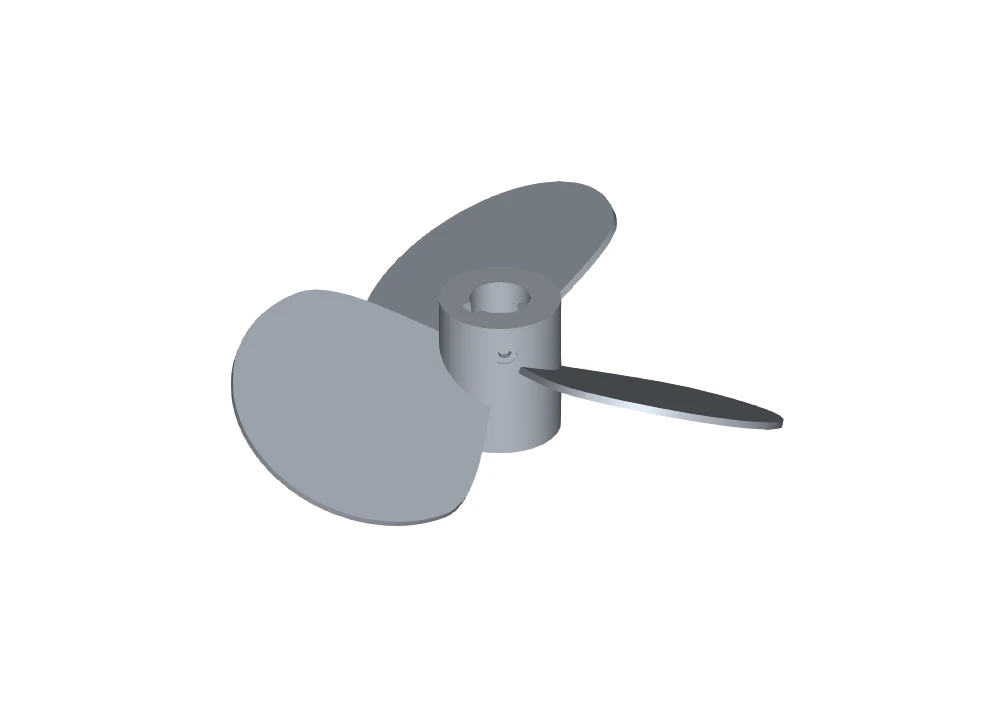

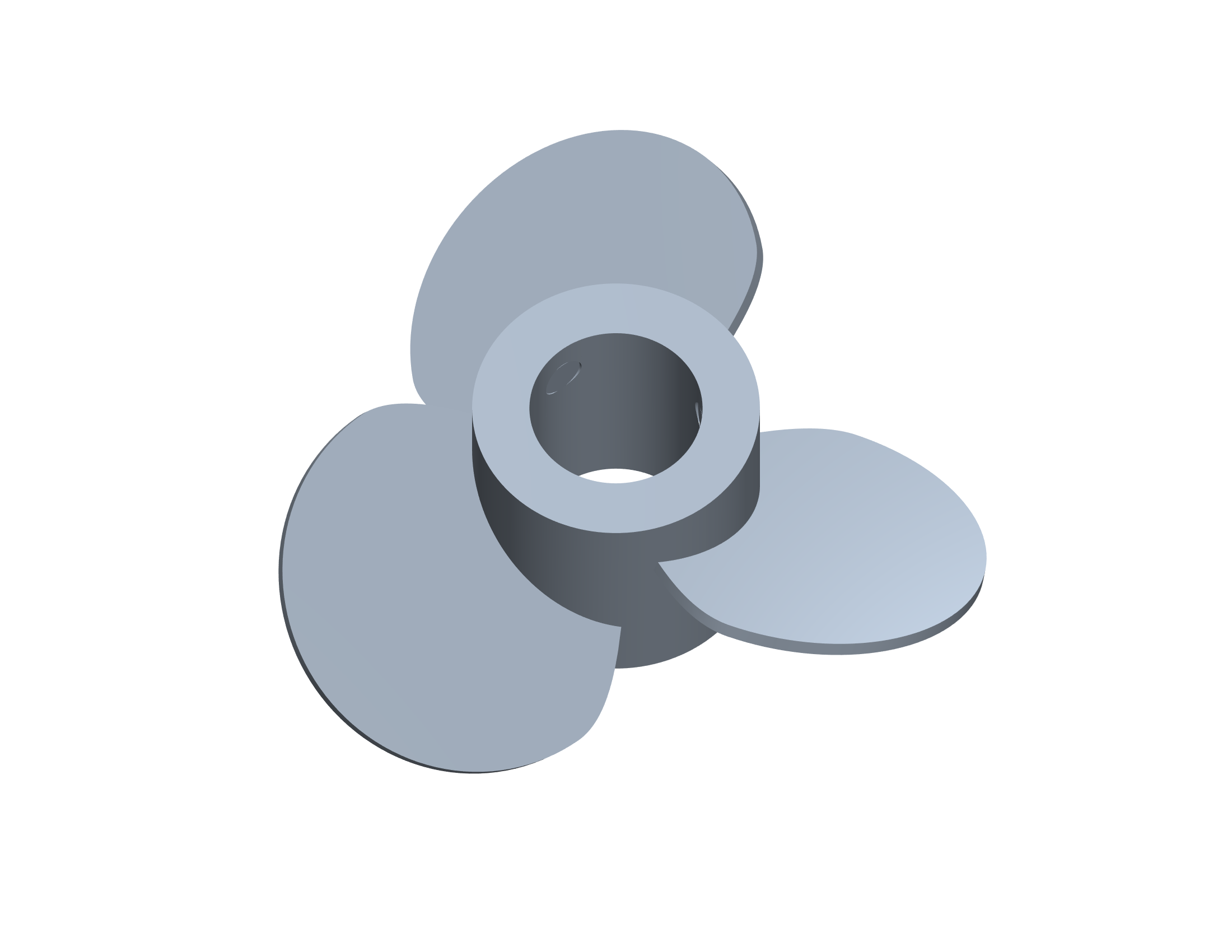

Hélice naval
Conheça a forma da hélice naval utilizada em misturadores industriais.
Explorar desenho

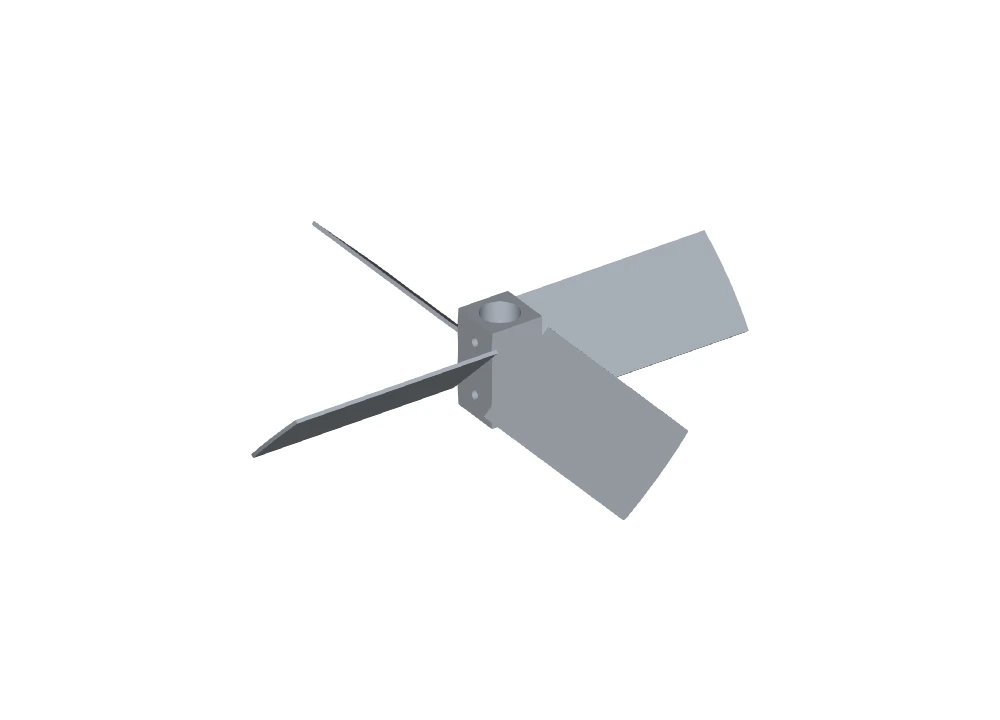

Hélice PTB de pás inclinadas
Explore o formato das pás inclinadas em uma representação tridimensional.
Explorar desenho

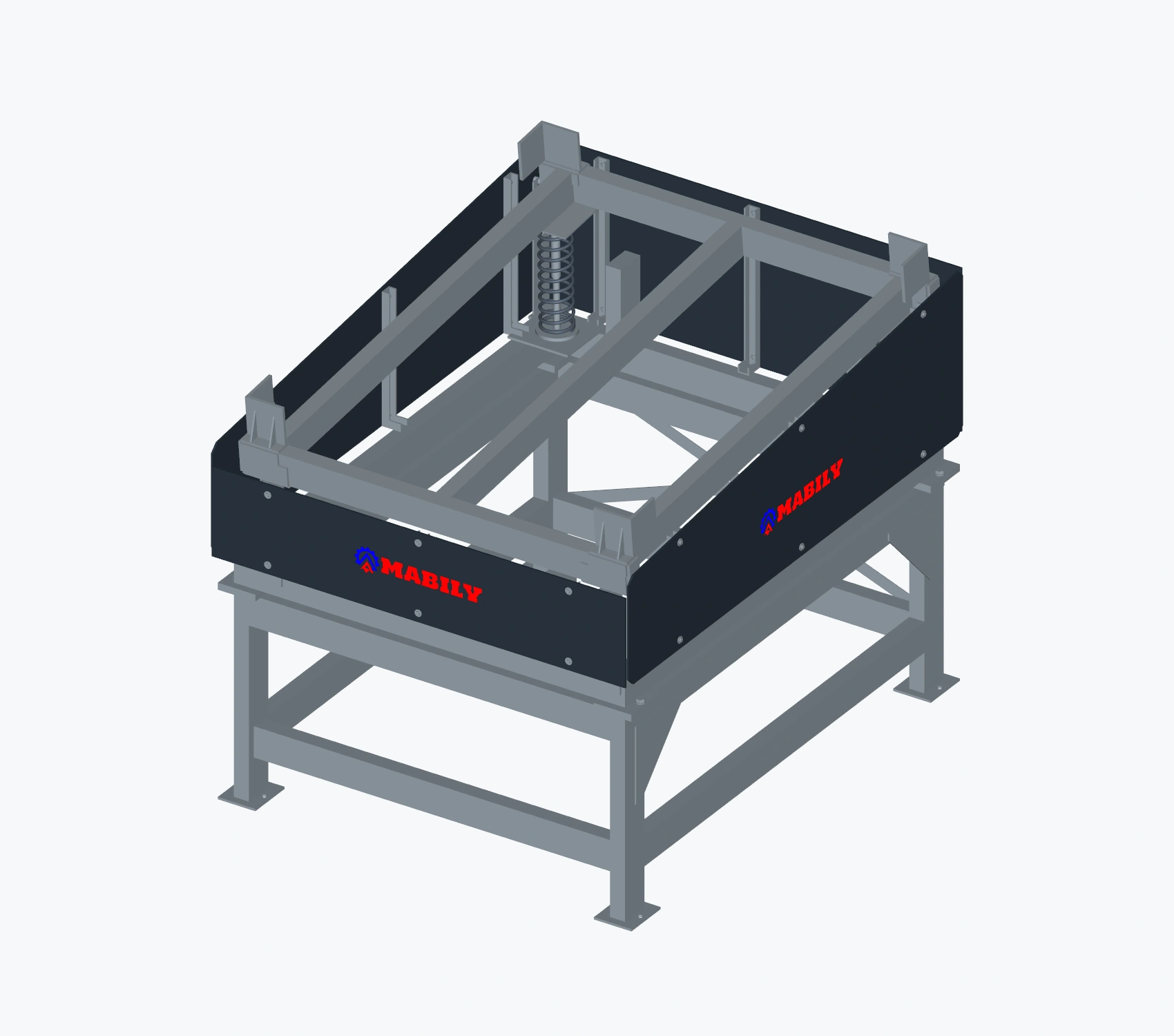

Inclinador para container IBC
Compare o inclinador de piso P2000 e a versão B2000 com bancada removível.
Explorar desenho

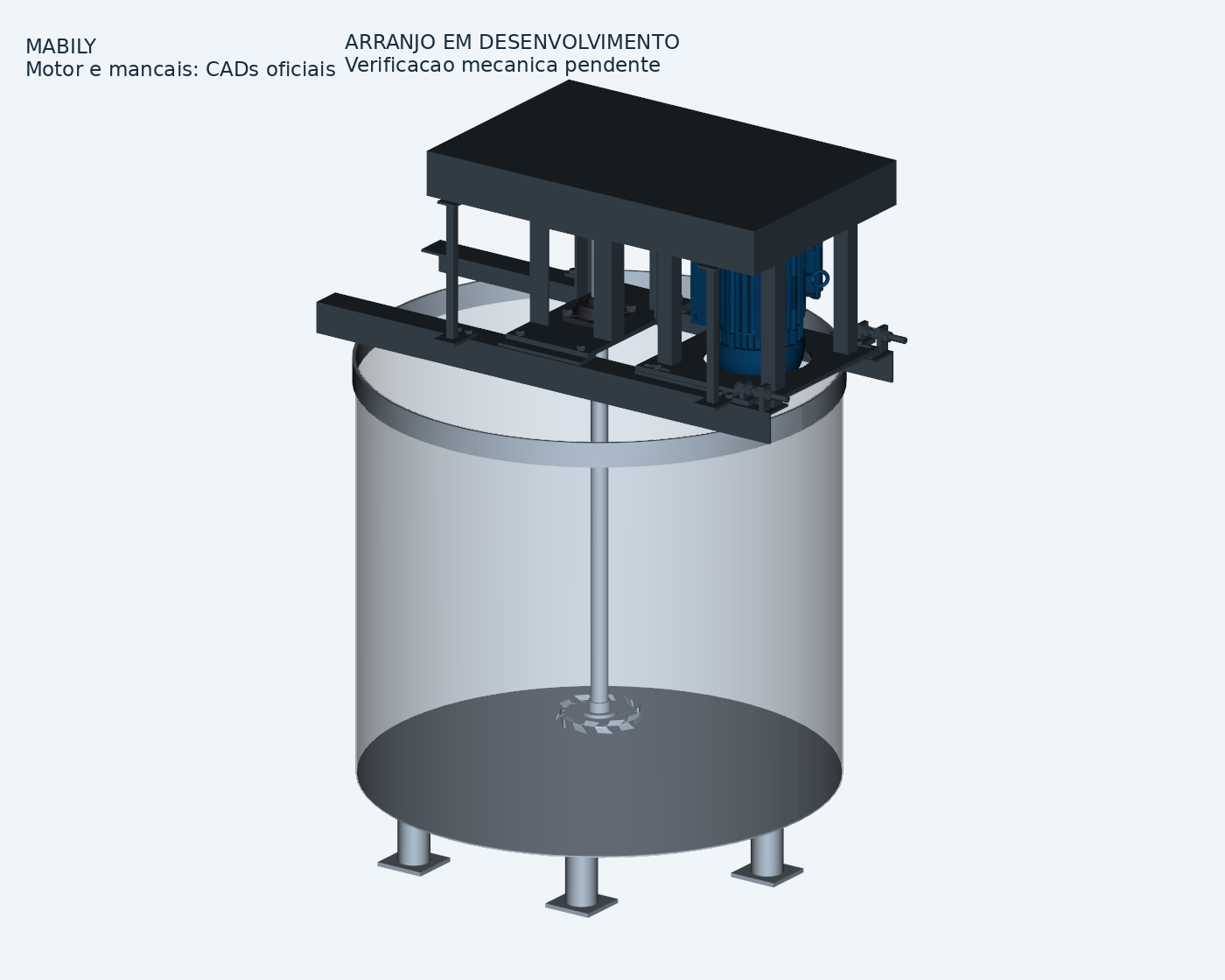

Módulo agitador por polias para tanque existente
Módulo superior por polias, dois mancais e disco Cowles de 200 mm. O tanque ilustrado não integra o fornecimento.
Explorar desenho

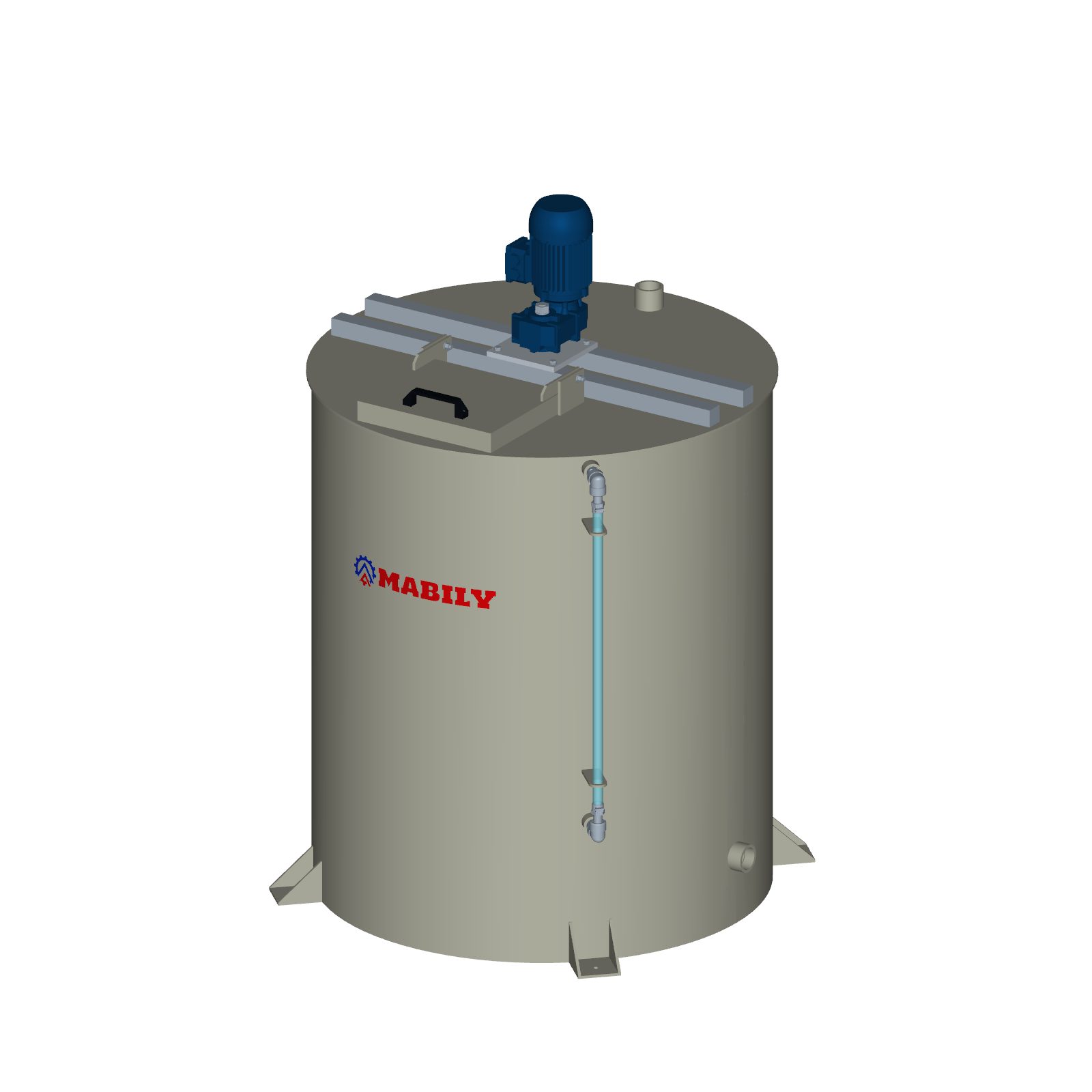

Tanque agitado de baixo RPM
Duas formas de apoio, com vistas externas, transparentes e em corte para entender a construção.
Explorar desenho

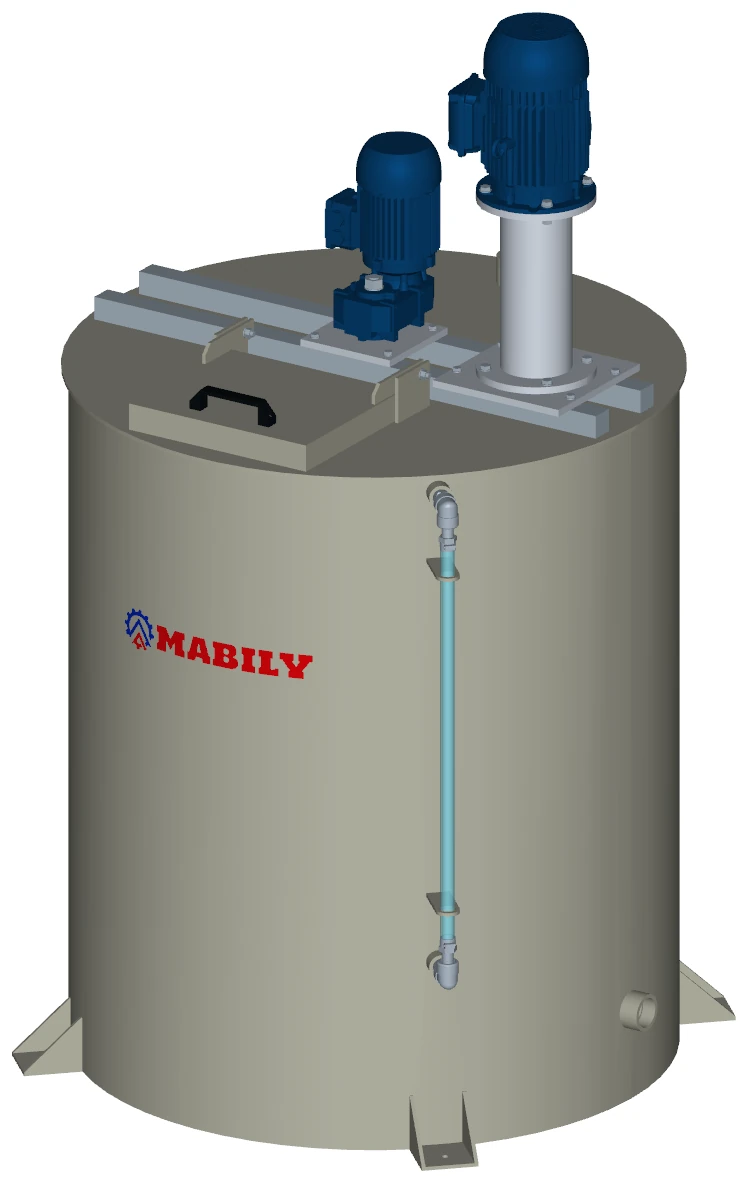

Tanque com dupla agitação
Tanque com misturador e agitador no mesmo conjunto; confira o desenho e as opções na página do produto.
Explorar desenho

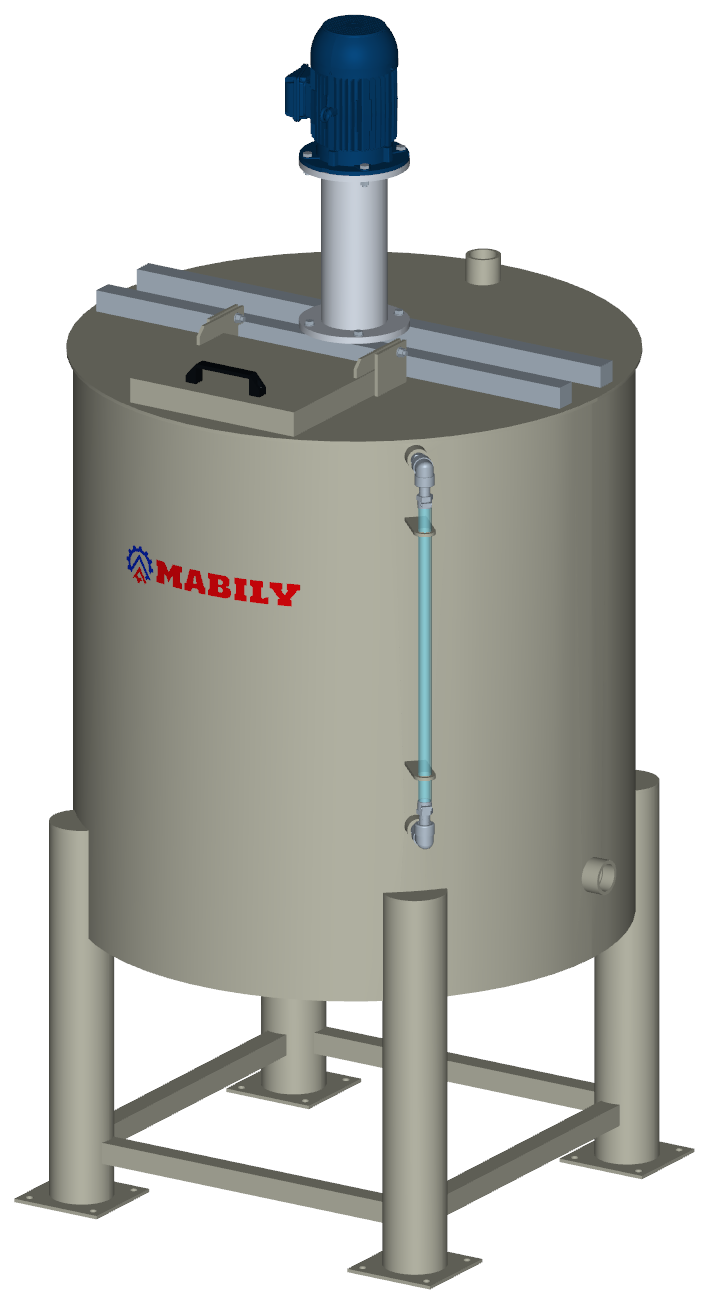

Tanque Cowles 1.000 L com pés e saída elevada
1.000 L úteis com fundo cônico, três discos Cowles e pés tubulares. Saída com 800 mm livres sob a luva; estudo R01 a validar.
Explorar desenho

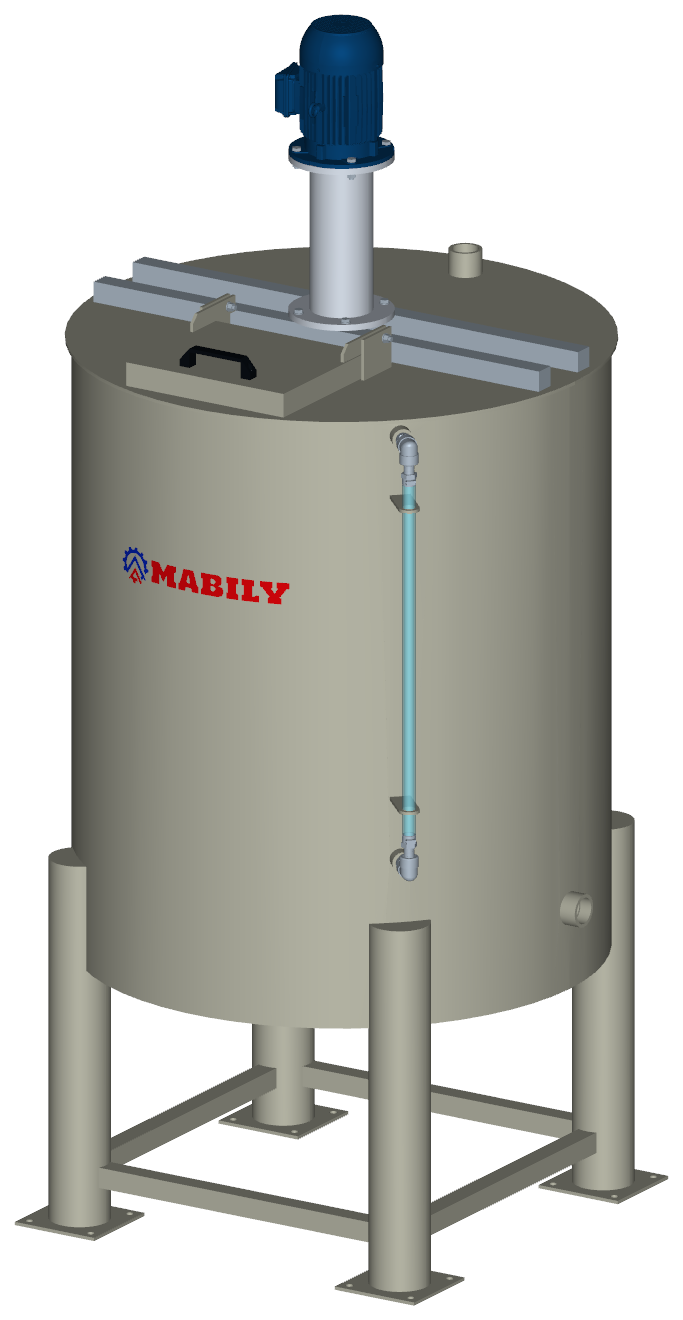

Tanque Cowles 1.200 L com pés e saída elevada
1.200 L úteis: cilindro mais alto que o de 1.000 L, três discos Cowles e pés tubulares. Saída elevada; estudo R01 a validar.
Explorar desenho

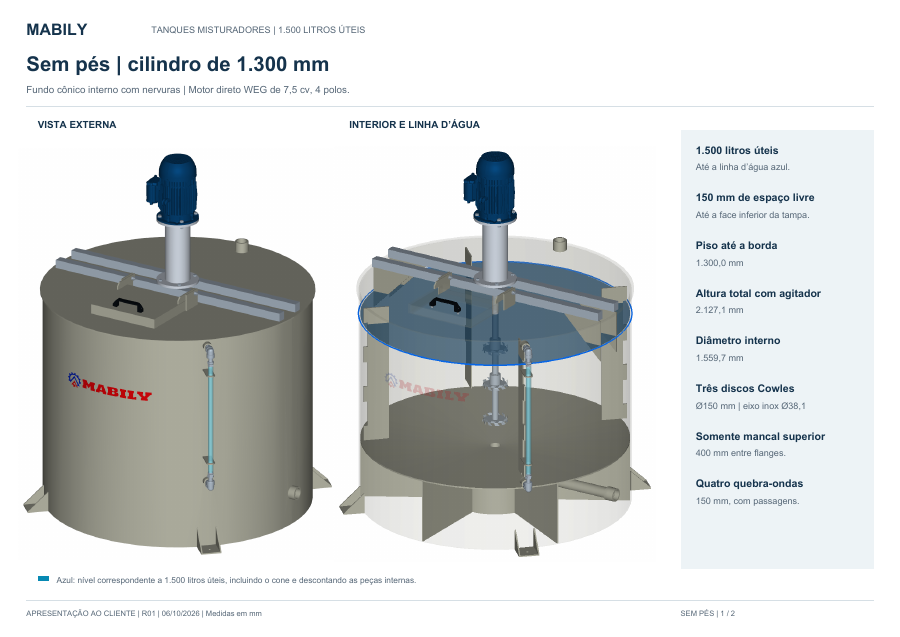

Tanque Cowles 1.500 L apoiado no piso
Alternativa ilustrada de 1.500 L úteis sem pés altos, com cilindro de 1.300 mm e implantação mais baixa. O desenho permite comparar a geometria e a altura total com a versão elevada; fixações e dimensionamento mecânico ainda dependem de validação.
Explorar desenho

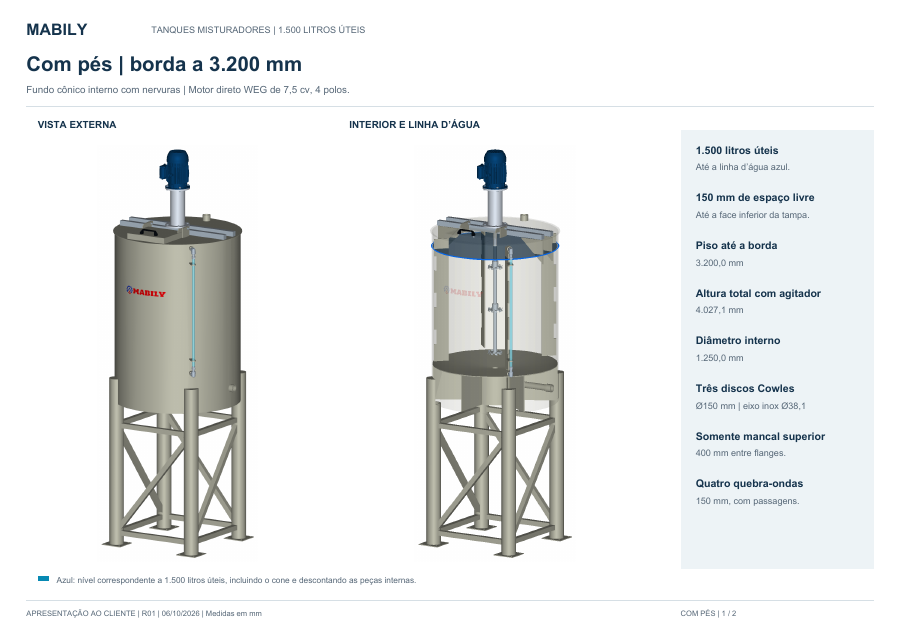

Tanque Cowles 1.500 L com pés altos
Arranjo de referência com 1.500 L úteis e borda a 3.200 mm do piso. Os pés altos criam espaço livre sob o tanque; o desenho compara vista externa, interior, linha de nível e cotas de implantação. Fixações e dimensionamento mecânico ainda dependem de validação.
Explorar desenho

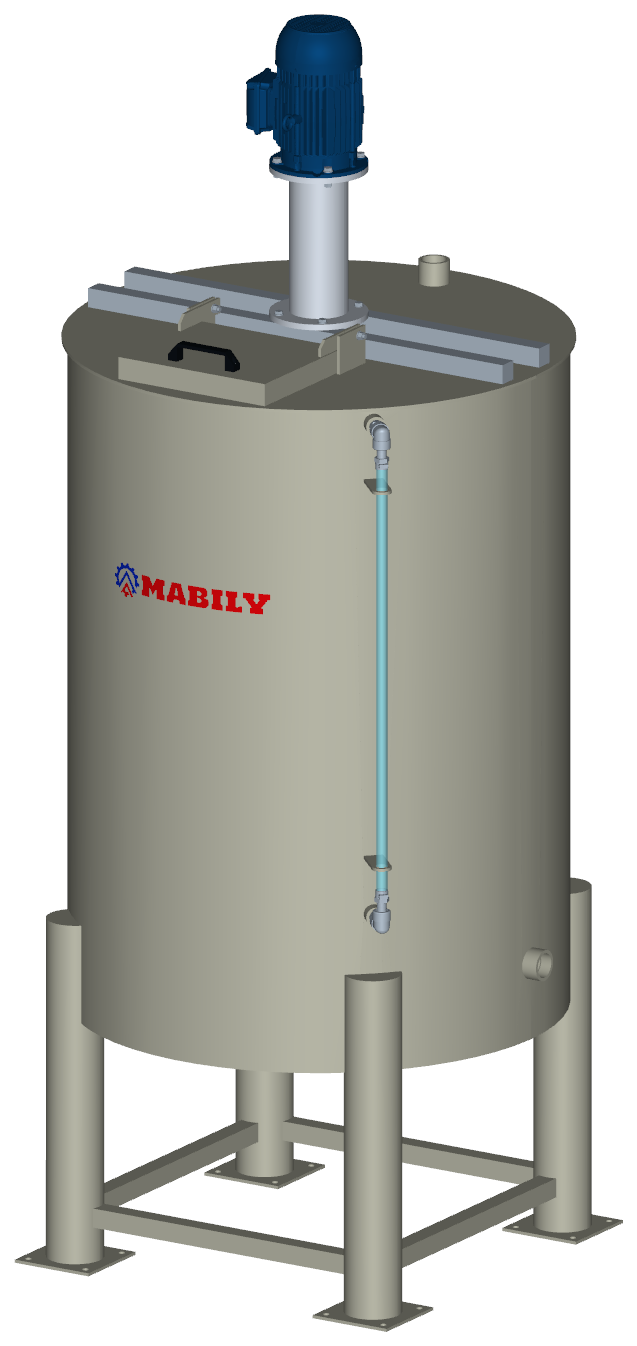

Tanque Cowles 1.500 L com saída a 800 mm livres
1.500 L úteis com saída elevada e borda a cerca de 2.380 mm. Difere das versões com pés altos e apoiada no piso.
Explorar desenho

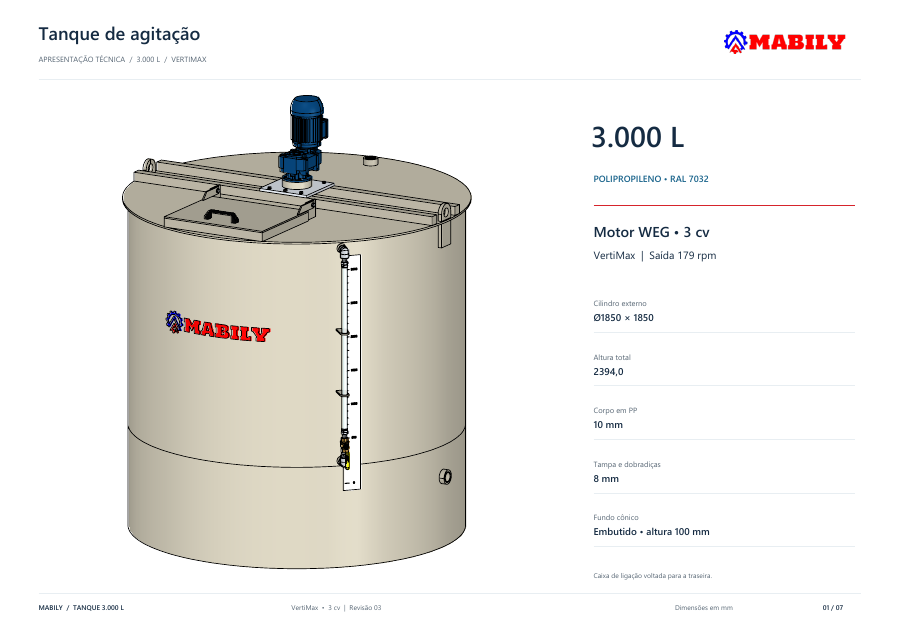

Tanque de agitação 3.000 L com motoredutor VertiMax
Projeto ilustrado de 3.000 L em polipropileno com motoredutor VertiMax de 3 cv. A posição e o conjunto do acionamento diferem da versão WCG01; confira as vistas e as medidas próprias deste desenho.
Explorar desenho

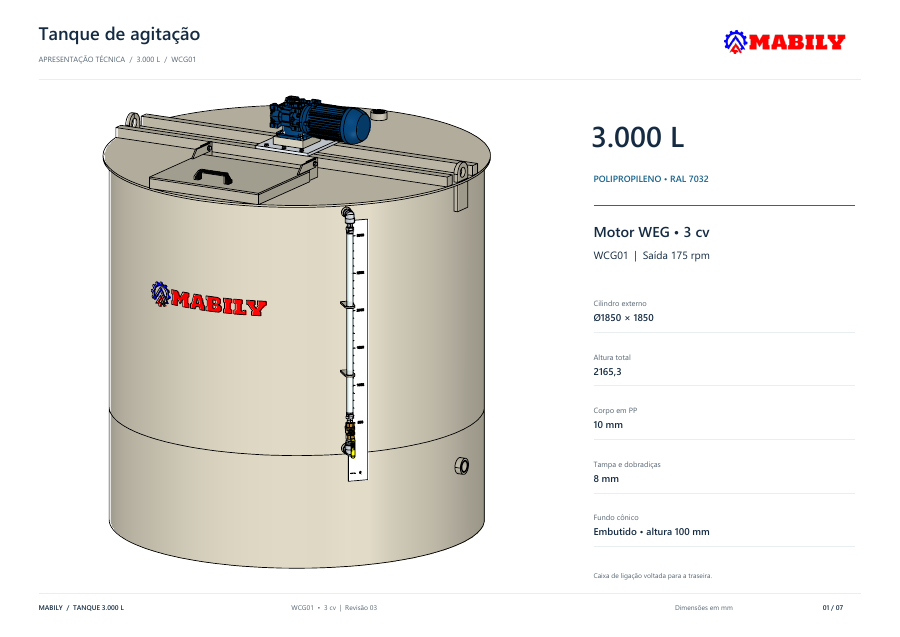

Tanque de agitação 3.000 L com motoredutor WCG01
Desenho de referência de um tanque em polipropileno de 3.000 L com motoredutor WCG01 de 3 cv. Compare o arranjo do acionamento, a tampa basculante, o visor lateral e as conexões deste projeto específico.
Explorar desenho

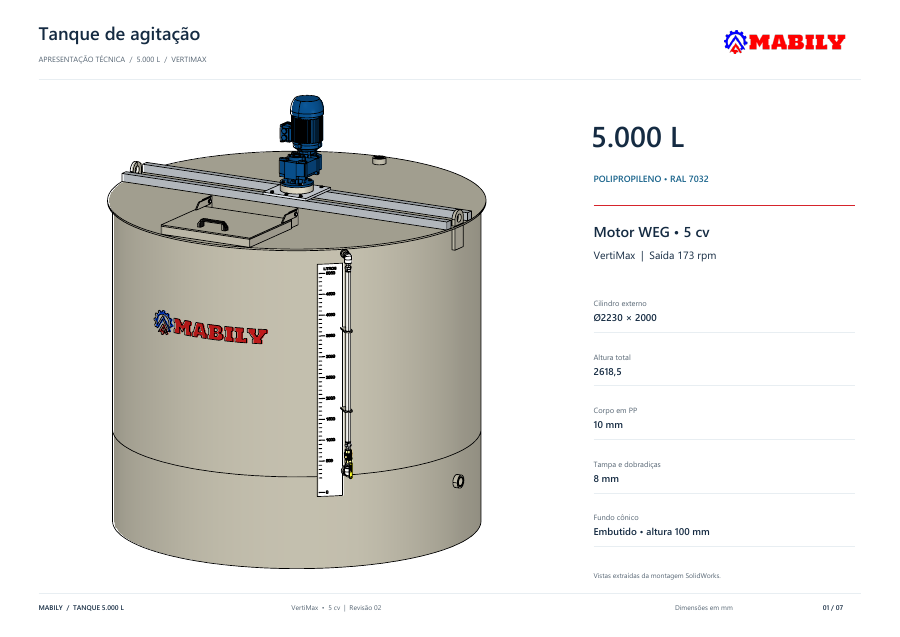

Tanque de agitação 5.000 L com motoredutor VertiMax
Projeto ilustrado de 5.000 L com motoredutor VertiMax de 5 cv. A geometria do acionamento permite comparar esta montagem com a alternativa WCG01 da mesma capacidade nominal.
Explorar desenho

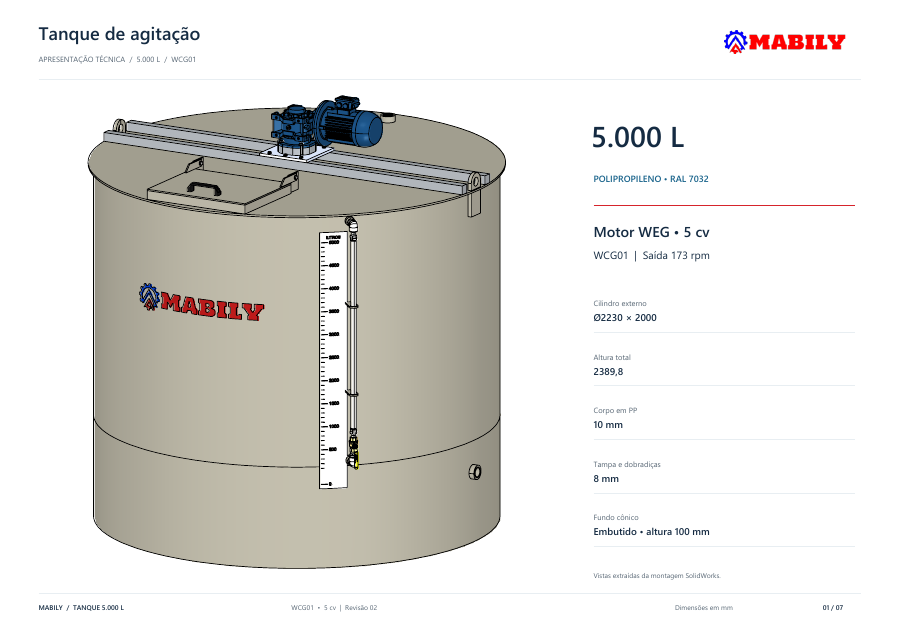

Tanque de agitação 5.000 L com motoredutor WCG01
Desenho de referência de 5.000 L com motoredutor WCG01 de 5 cv. Volume, dimensões e acionamento são os do modelo ilustrado; o projeto final é definido para a aplicação do cliente.
Explorar desenho

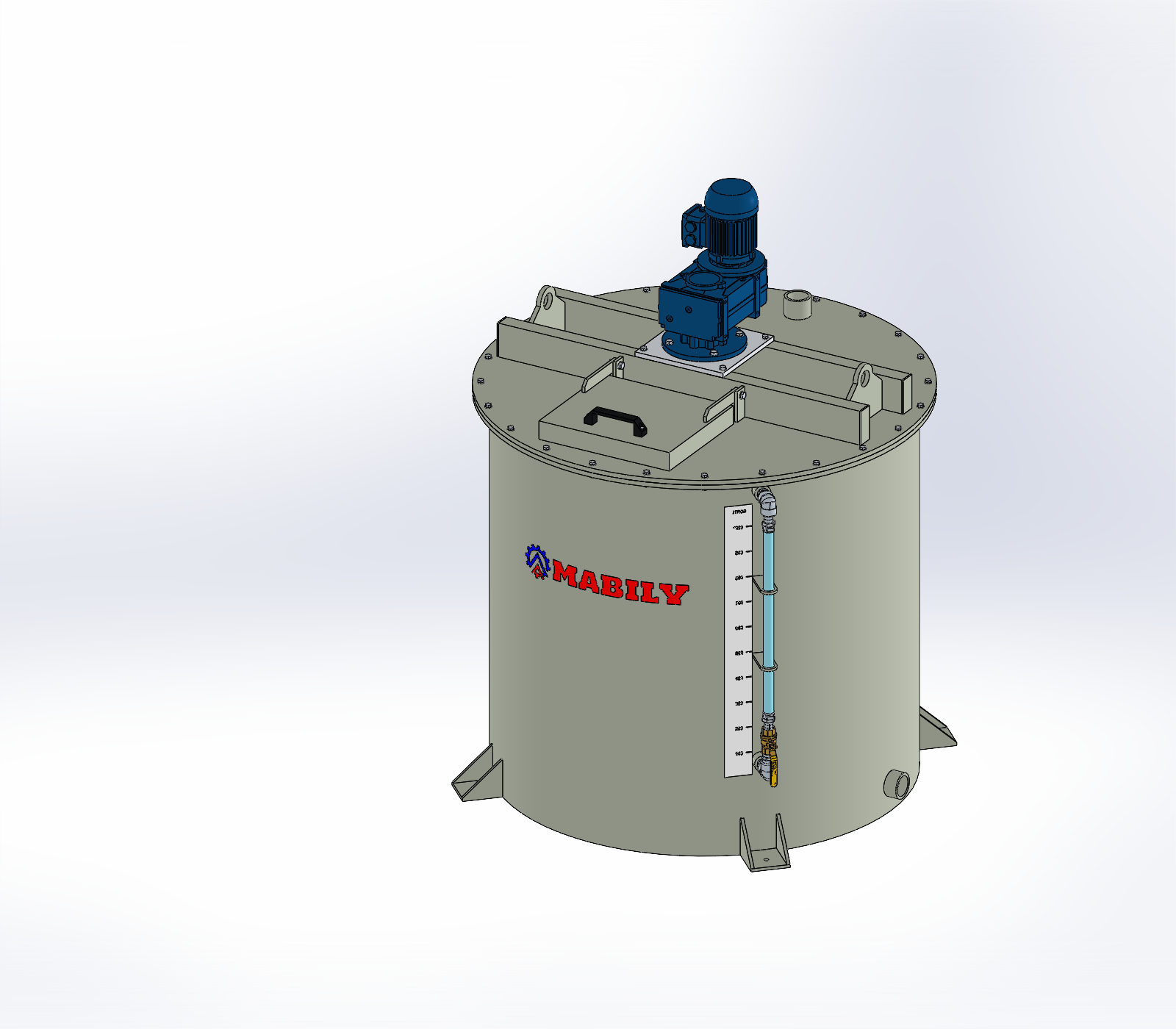

Tanque de mistura com agitador de grade
Compare o tanque apoiado no piso e com pés tubulares nas vistas completa, transparente e em corte.
Explorar desenho

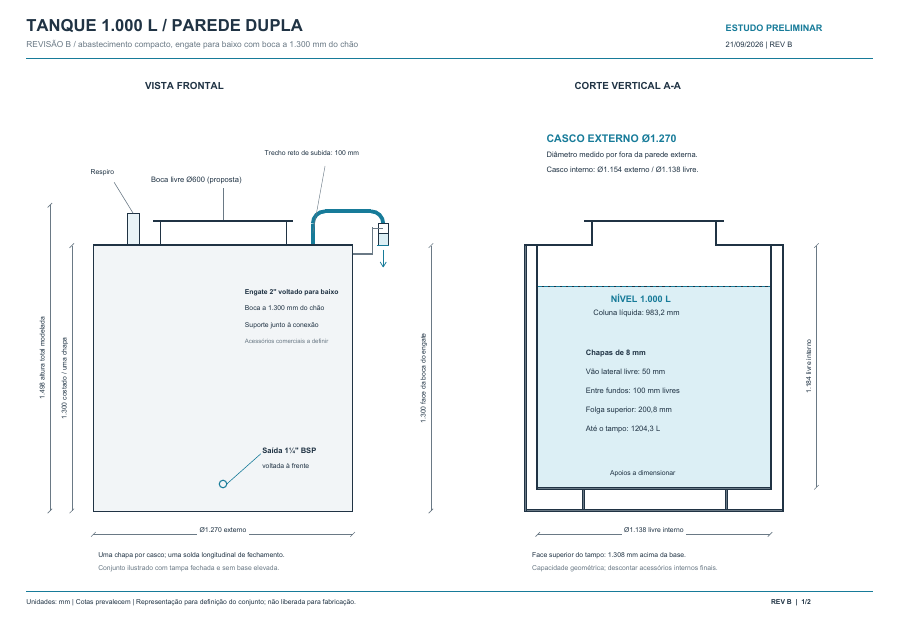

Tanque de parede dupla 1.000 L com abastecimento compacto
Estudo dimensional de 1.000 L com reservatório interno e casco externo, abastecimento superior com engate voltado para baixo e boca de inspeção proposta. A ficha mostra a separação entre paredes e o envelope do conjunto. Revisão B preliminar, ainda não liberada para fabricação.
Explorar desenho

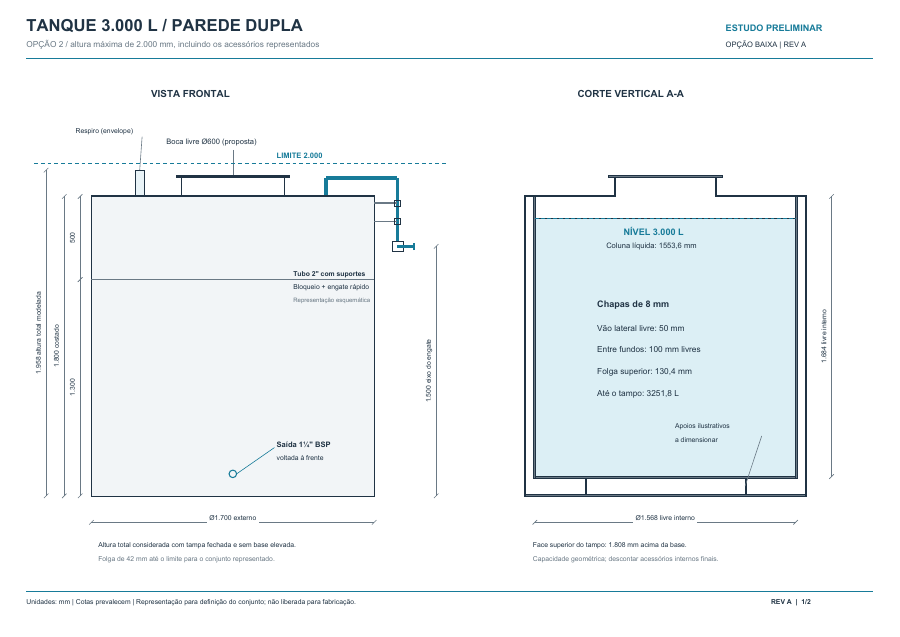

Tanque de parede dupla 3.000 L de perfil baixo
Alternativa de 3.000 L projetada para altura total máxima de 2.000 mm incluindo os acessórios representados. O desenho compara o casco duplo e a posição do abastecimento lateral. Estudo preliminar da opção baixa, não liberado para fabricação.
Explorar desenho

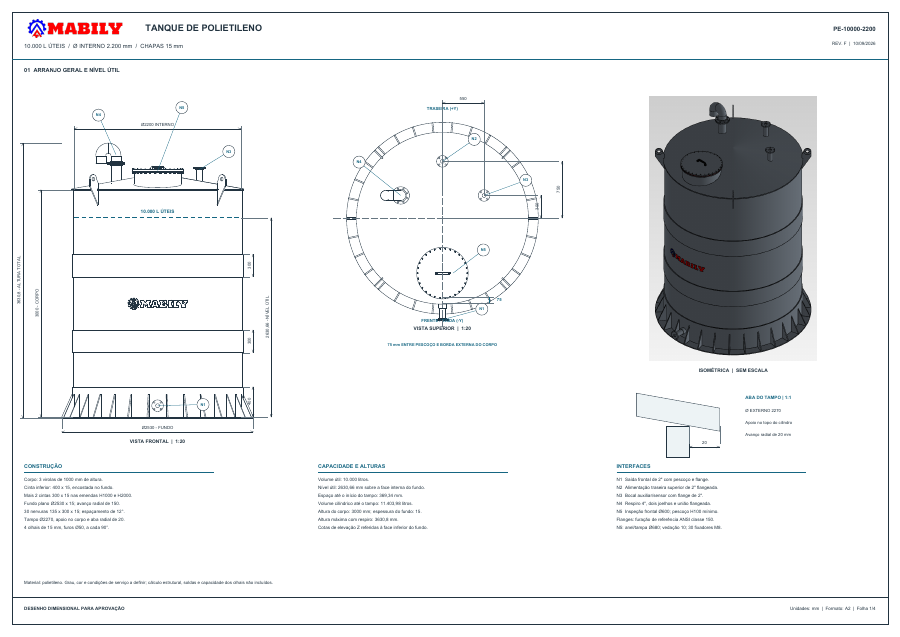

Tanque de polietileno 10.000 L com cintas e nervuras
Desenho de referência de 10.000 L úteis em polietileno, com cintas externas sobre as emendas, nervuras inferiores, tampo cônico e boca de inspeção parafusada. A revisão F contém cotas de aprovação deste projeto, não uma especificação universal da linha.
Explorar desenho

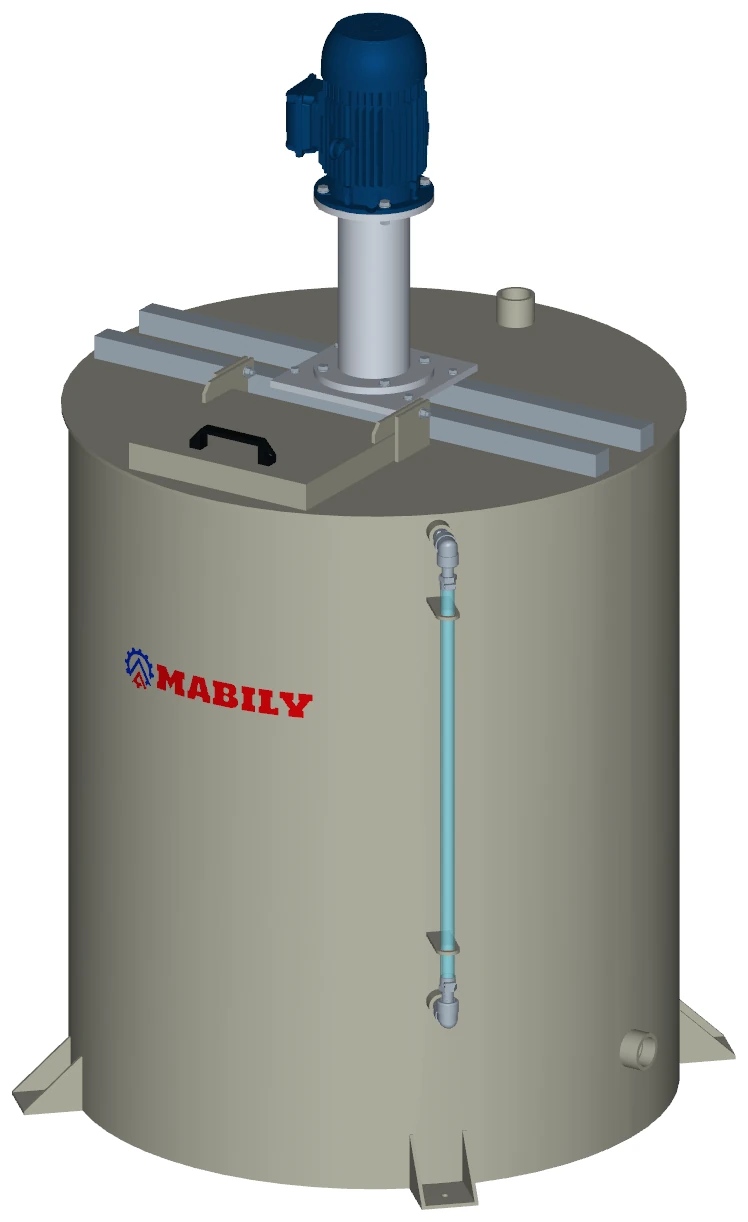

Tanque misturador Cowles de alta rotação
Modelo ilustrativo com disco Cowles e opções construtivas apresentadas na página do produto.
Explorar desenho

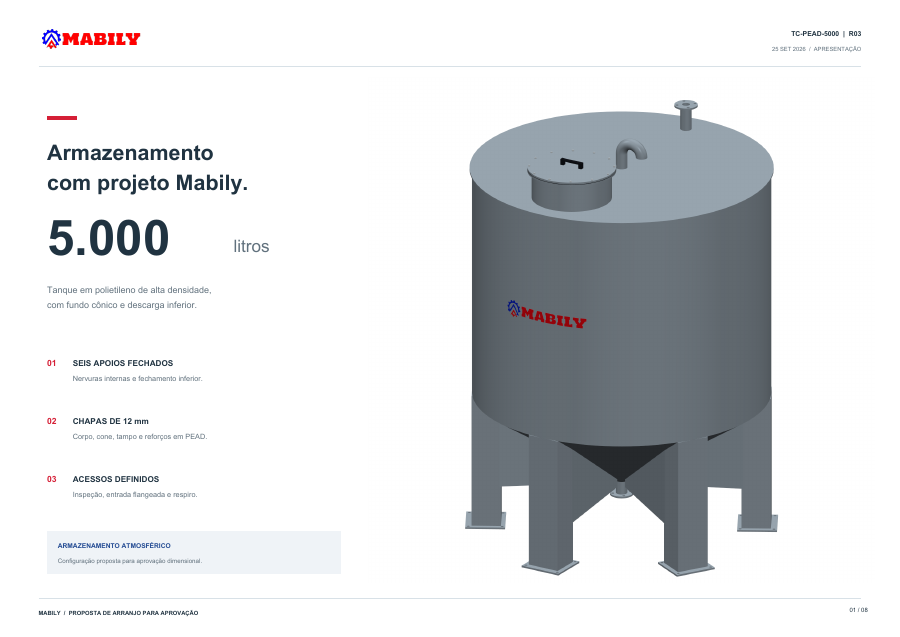

Tanque PEAD cônico de 5.000 L com seis apoios
Projeto ilustrado de armazenamento atmosférico em PEAD, com fundo cônico, descarga inferior e seis apoios fechados integrados às nervuras. A apresentação R03 mostra tampo, acessos, reforços e vista transparente; é uma proposta dimensional para aprovação, não uma especificação de toda a linha.
Explorar desenho

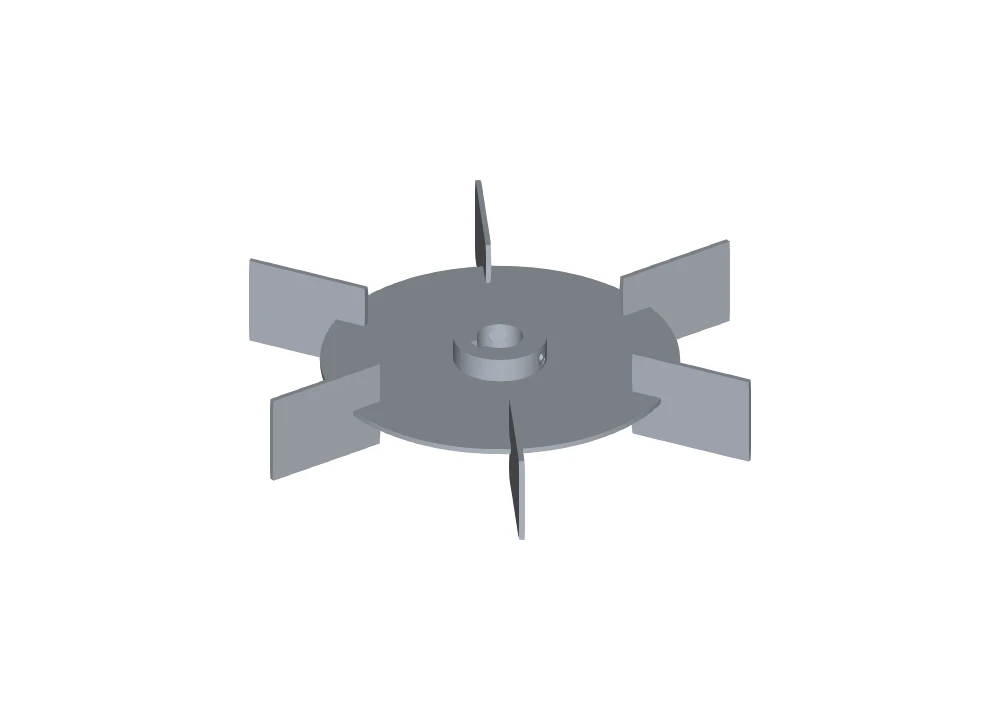

Turbina radial
Inspecione a geometria ilustrativa da turbina radial em três dimensões.
Explorar desenhoNenhum desenho corresponde à busca. Tente outra palavra ou família.
