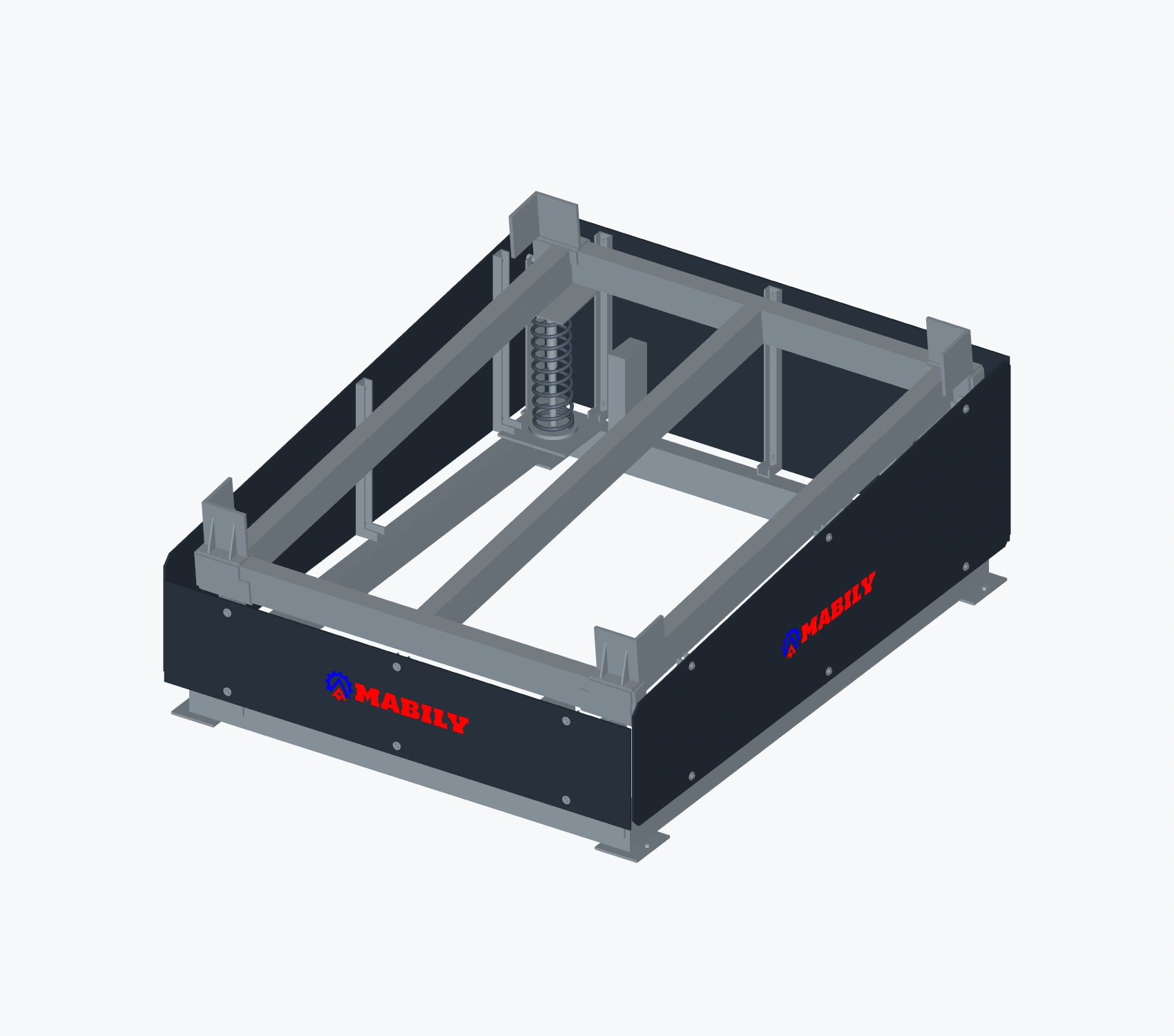

P2000
Instalação no pisoConjunto compacto, com quatro sapatas permanentes e furos para ancoragem. A fixação ao piso é definida conforme a instalação.
MABILY / LINHA IBC
Inclinador para container IBC
com construção modular
Inclinadores para container IBC em aço inoxidável ou aço carbono com pintura eletrostática a pó. Acionamento por molas, proteções em polipropileno e duas formas de instalação.
P2000 · Piso / B2000 · Bancada removível
2.000 kgCarga bruta alvo de projeto*
0–6°Faixa nominal proposta
Inox ou carbonoCarbono com pintura eletrostática
Por molasSem motor de inclinação
*Configuração de projeto: capacidade, estabilidade e desempenho dependem de validação técnica antes da fabricação.
01 / DUAS FORMAS DE INSTALAR
O mesmo inclinador.
Com ou sem bancada.
Os quatro pés permanecem no módulo superior. Os mesmos furos permitem fixá-lo ao piso ou às chapas de apoio da bancada.
B2000
Bancada removívelMódulo elevado sobre bancada independente. Oito parafusos unem os pés superiores às chapas roscadas de apoio.
02 / MATERIAIS E ACABAMENTOS
Duas opções de construção.
Disponíveis tanto no P2000 de piso quanto no B2000 com bancada removível. Ambas mantêm as proteções em polipropileno.
Aço inoxidável
Liga e acabamento definidos conforme o ambiente, o produto e o processo de limpeza.

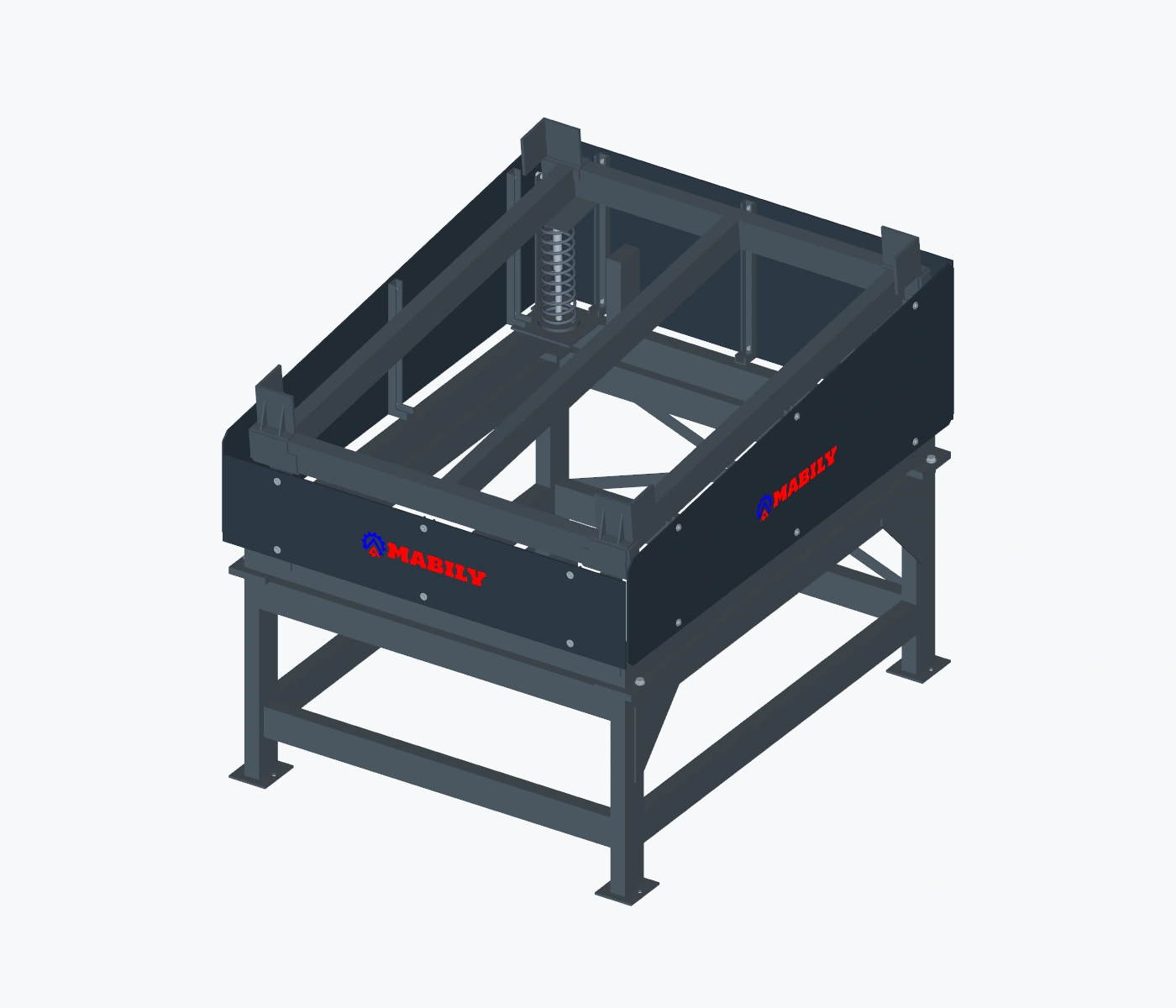

Aço carbono pintado
Preparação de superfície e pintura eletrostática a pó. Cor, sistema de tinta e espessura são definidos na proposta.
O grafite do 3D é ilustrativo, não uma cor especificada. Molas e componentes funcionais são dimensionados para cada versão; dados do modelo inox não validam automaticamente a versão em carbono.
03 / APRESENTAÇÃO INTERATIVA
Veja cada detalhe.
Escolha a instalação, o material e a vista. Arraste para girar; use a roda do mouse ou dois dedos para aproximar.
Carregando modelo 3D…
Arraste para girar · Aproxime para inspecionar
B2000 / Protegido / 6° / Aço inoxidável. Representação geométrica de projeto; não simula a dinâmica de descarga.
As proteções são ocultadas somente para inspeção visual. O IBC é ilustrativo e não integra o fornecimento proposto.
04 / PRINCÍPIO DE FUNCIONAMENTO
O peso diminui.
O berço inclina.

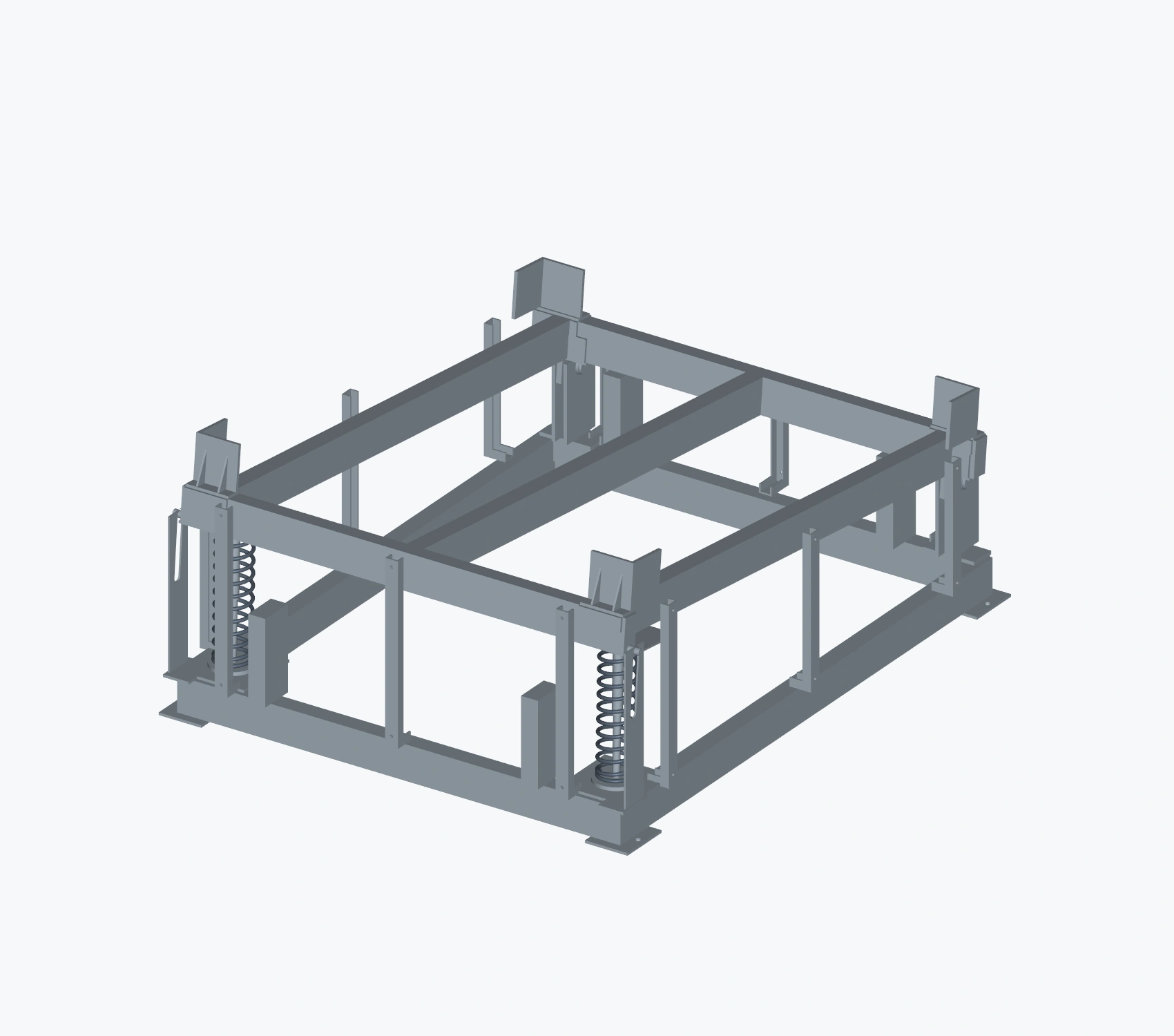

À medida que o produto é retirado, o equilíbrio entre a carga e as molas permite elevar a parte traseira do berço e direcionar o conteúdo para a região da saída.
O início da inclinação depende do peso residual, da tara do IBC e da calibração das molas. Produtos de densidades diferentes podem começar a inclinar em volumes diferentes.
O inclinador auxilia o escoamento. Não substitui o controle de nível nem a proteção da bomba contra funcionamento a seco.
05 / CONSTRUÇÃO
Detalhes que fazem parte
do equipamento.
Estrutura modular
Módulo superior com quatro pés permanentes, instalável no piso ou sobre a bancada removível.
Contenção do palete
Quatro cantoneiras com duas faces de contenção, bases de apoio e nervuras. Compatibilidade a conferir no IBC real.
Proteções fixadas
Painéis em polipropileno e suportes estruturais. Configuração de projeto sujeita à validação.
Material sob consulta
Aço inoxidável ou aço carbono pintado. Acabamento e componentes funcionais definidos conforme aplicação.
06 / CONFIGURAÇÕES
Compare os modelos.
| Característica | P2000 · Piso | B2000 · Bancada |
|---|---|---|
| Carga bruta alvo de projeto | Até 2.000 kg* | Até 2.000 kg* |
| Palete de referência | 1.200 × 1.000 mm | 1.200 × 1.000 mm |
| Largura × profundidade | 1.122 × 1.397 mm | 1.122 × 1.397 mm |
| Altura / horizontal | 510 mm | 1.060 mm |
| Altura / inclinado a 6° | 597 mm | 1.147 mm |
| Acionamento | Molas mecânicas | Molas mecânicas |
| Estrutura / acabamento | Inox ou carbono pintado | Inox ou carbono pintado |
| Proteções | PP, quatro painéis | PP, quatro painéis |
*Meta de projeto, não capacidade certificada. Dimensões do modelo ilustrado; reservar espaço adicional para operação, mangueiras, carregamento e manutenção. Massa de CAD da versão inox não se aplica automaticamente à versão em carbono.
APRESENTAÇÃO DA LINHA · R06
Conheça a construção.
Leve os detalhes com você.
Modelos de piso e bancada, duas opções de material, princípio de funcionamento e ressalvas de projeto em um único PDF comercial.
PROJETO SOB CONSULTA
Vamos avaliar o seu IBC e o processo?
Informe dimensões e massa bruta do conjunto, produto, posição da saída, ambiente e espaço de instalação. A carga de até 2.000 kg é meta de projeto e depende de validação técnica.
