Hélice PTB para Agitador Industrial: Pás Inclinadas, Passo Fixo ou Variável
A Mabily fabrica hélices PTB para agitadores industriais, também conhecidas como hélices de pás inclinadas, pás tipo pitched blade turbine ou impelidores axiais para mistura lenta e agitação controlada.
São fabricadas em configurações de duas ou quatro pás, com ângulo fixo ou passo variável, conforme o produto, viscosidade, densidade, volume do tanque, potência do motoredutor e objetivo do processo.
O que é uma hélice PTB?
A hélice PTB é uma hélice de pás inclinadas utilizada principalmente em agitadores industriais de baixa e média rotação. Seu objetivo é gerar fluxo axial dentro do tanque, movimentando o produto no sentido vertical e promovendo circulação, homogeneização, suspensão de sólidos, mistura lenta ou mistura controlada.
Esse tipo de hélice é muito usado em tanques de tratamento de água, efluentes, saneantes, produtos químicos, domissanitários, soluções industriais e processos onde o produto precisa ser movimentado sem o cisalhamento intenso típico de uma hélice Cowles.
Fluxo axial
As pás inclinadas movimentam o fluido no sentido vertical, ajudando na circulação geral do tanque.
Baixo RPM e torque
Normalmente trabalha com motoredutor, priorizando torque, estabilidade e agitação controlada.
Dimensionamento técnico
O diâmetro, ângulo e quantidade de pás devem ser definidos conforme o processo, não por estimativa visual.
Quatro configurações de hélice PTB fabricadas pela Mabily
A Mabily fabrica quatro configurações principais de hélices PTB. Todas podem ser dimensionadas conforme o tanque, produto, rotação, potência disponível e necessidade real de mistura.
PTB de 2 pás com ângulo fixo
Modelo simples e eficiente para aplicações de menor exigência, tanques menores ou processos onde a agitação não exige grande área de varredura. Pode ser fabricada, por exemplo, com inclinação de 45°, ou outro ângulo definido no dimensionamento.
- Boa opção para agitação leve e média.
- Menor carga no motoredutor em comparação com modelos maiores.
- Indicada quando o processo não exige quatro pás.
PTB de 4 pás com ângulo fixo
Uma das configurações mais utilizadas em agitadores industriais. Normalmente fabricada com pás inclinadas a 45°, podendo ter ajuste de ângulo no projeto quando necessário para respeitar potência, torque e eficiência do motoredutor.
- Boa circulação axial.
- Aplicação ampla em tanques industriais.
- Indicada para homogeneização, suspensão e mistura lenta.
PTB de 2 pás com passo variável
Modelo com possibilidade de alterar o ângulo das pás, permitindo ajustes de processo conforme o produto, carga no motor e necessidade de fluxo. É útil quando o cliente precisa de flexibilidade operacional.
- Ajuste de inclinação das pás.
- Permite reduzir ou aumentar a intensidade de agitação.
- Boa opção para testes, desenvolvimento ou processos variáveis.
PTB de 4 pás com passo variável
Configuração mais versátil da linha PTB, pois combina maior área de atuação com regulagem de inclinação. Permite adequar a hélice ao produto e ao motoredutor, principalmente em aplicações que exigem controle mais refinado do fluxo e da carga.
- Maior flexibilidade de operação.
- Boa opção para processos com produtos diferentes no mesmo tanque.
- Permite ajuste técnico do ângulo conforme desempenho do sistema.
Tabela técnica: quando usar cada modelo de hélice PTB?
| Modelo PTB | Características | Quando usar | Pontos de atenção |
|---|---|---|---|
| 2 pás com ângulo fixo | Construção simples, menor área de atuação e menor carga no acionamento. | Agitação leve ou média, tanques menores, produtos menos viscosos e processos com menor exigência de circulação. | Menor capacidade de movimentação quando comparada à versão de quatro pás. |
| 4 pás com ângulo fixo | Maior área de contato com o fluido, boa circulação axial e aplicação industrial ampla. | Homogeneização, suspensão de sólidos, mistura lenta, tratamento de água, efluentes, saneantes e químicos. | O ângulo e o diâmetro precisam respeitar a potência e o torque do motoredutor. |
| 2 pás com passo variável | Permite alterar o ângulo das pás e ajustar a intensidade de fluxo. | Processos variáveis, testes industriais, produtos diferentes no mesmo equipamento ou necessidade de ajuste fino. | Exige atenção ao aperto, regulagem e repetibilidade do ângulo definido. |
| 4 pás com passo variável | Maior versatilidade, combinação de área de atuação com ajuste de ângulo. | Aplicações mais técnicas, tanques com variação de produto, mistura controlada e processos que exigem otimização. | Ângulos muito agressivos podem sobrecarregar o motoredutor se não houver cálculo adequado. |
Ângulo das pás: por que nem sempre 45° é a melhor escolha?
A inclinação de 45° é muito utilizada em hélices PTB, mas não deve ser tratada como regra absoluta. Dependendo do diâmetro da hélice, potência do motor, rotação, viscosidade e densidade do produto, pode ser necessário reduzir ou alterar o ângulo das pás para que o motoredutor trabalhe dentro de uma condição segura.
Uma hélice muito grande ou com ângulo muito agressivo pode exigir mais torque do que o conjunto suporta. Por isso, a Mabily avalia o conjunto completo: tanque, eixo, hélice, motoredutor, produto, rotação e objetivo da mistura.
Principais fatores para dimensionar uma hélice PTB
O dimensionamento de uma hélice PTB envolve diversas variáveis. A escolha correta depende do comportamento do produto, da geometria do tanque e da função desejada dentro do processo.
Aplicações da hélice PTB
Modelos com foto e vídeo
Hélice PTB de 4 pás com passo variável
Modelo com regulagem de inclinação das pás, indicado para aplicações onde o cliente precisa ajustar o fluxo, a carga no motoredutor ou a intensidade da agitação conforme o produto.

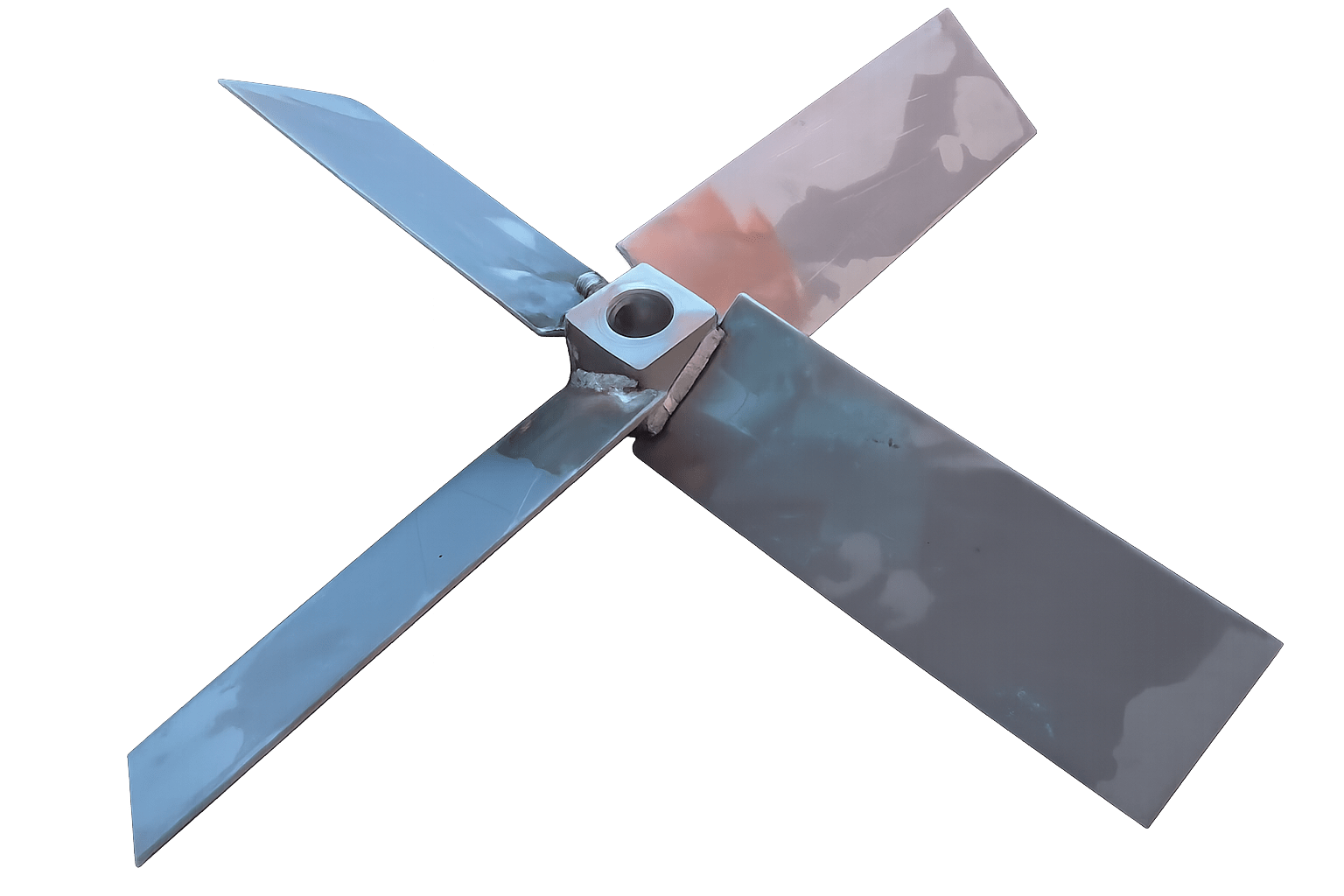

Hélice PTB de 4 pás com ângulo fixo 45°
Modelo clássico para agitadores industriais com motoredutor. É muito utilizado em mistura lenta, circulação axial, homogeneização e processos químicos com baixa ou média viscosidade.
Materiais e fabricação
As hélices PTB Mabily podem ser fabricadas em aço inoxidável 304 ou 316L, conforme aplicação e compatibilidade química do produto. Em projetos específicos, a geometria, espessura, bucha, furo central, chaveta e sistema de fixação são definidos conforme o eixo e o conjunto de acionamento.
A fabricação pode incluir modelos com duas pás ou quatro pás, ângulo fixo ou ajuste de inclinação, permitindo atender desde aplicações simples até processos mais técnicos e exigentes.
Catálogo técnico Mabily
Consulte nosso catálogo com diversos produtos Mabily, incluindo hélices PTB, hélices Cowles, hélices navais, tanques, agitadores, misturadores e bombas químicas.
Solicite uma hélice PTB sob medida
Informe o volume do tanque, produto, viscosidade aproximada, densidade, rotação, potência do motoredutor, diâmetro do eixo e objetivo da mistura. A Mabily avalia a melhor configuração de hélice PTB para sua aplicação.
