APOIO DIRETO
Apoiado no piso
Estrutura inferior definida conforme carga, instalação e condições de operação.
LINHA MABILY · DOIS ACIONAMENTOS INDEPENDENTES
Tanque de polipropileno com dupla agitação

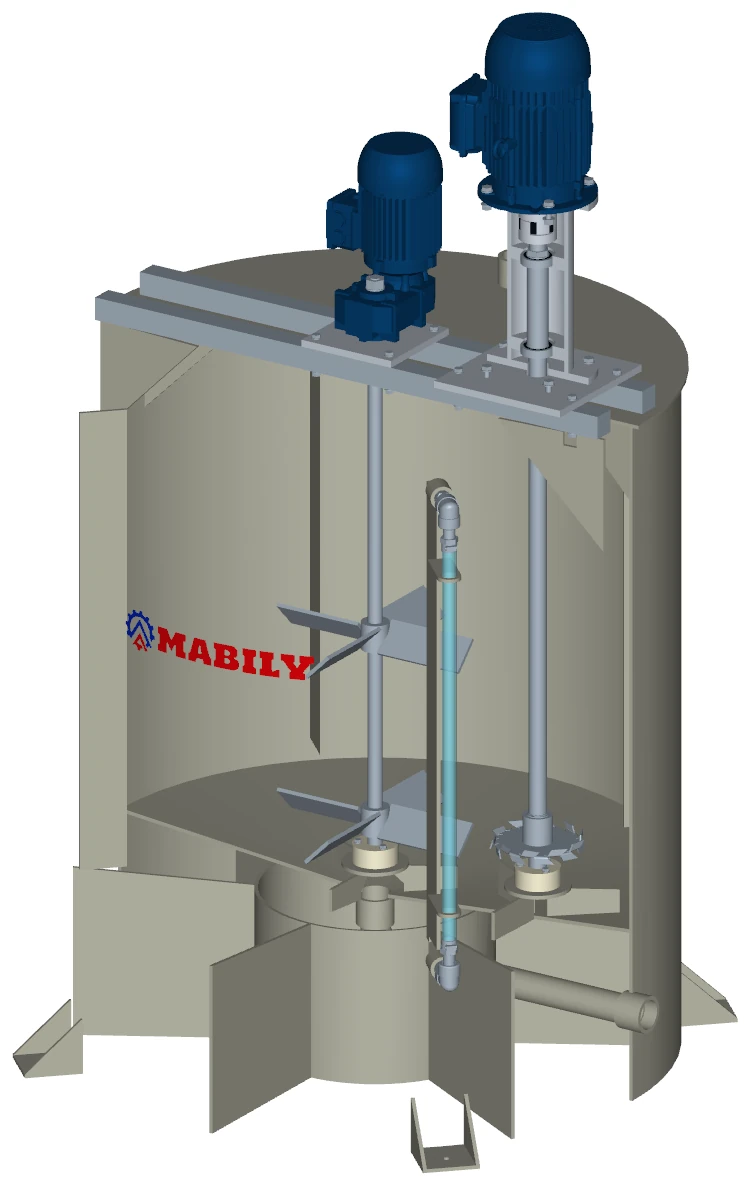

Agitador PTB central com motorredutor e dispersor Cowles de alta rotação instalado fora do centro, no mesmo tanque. A combinação é dimensionada conforme o produto, o volume e o objetivo do processo.
APOIO ELEVADO

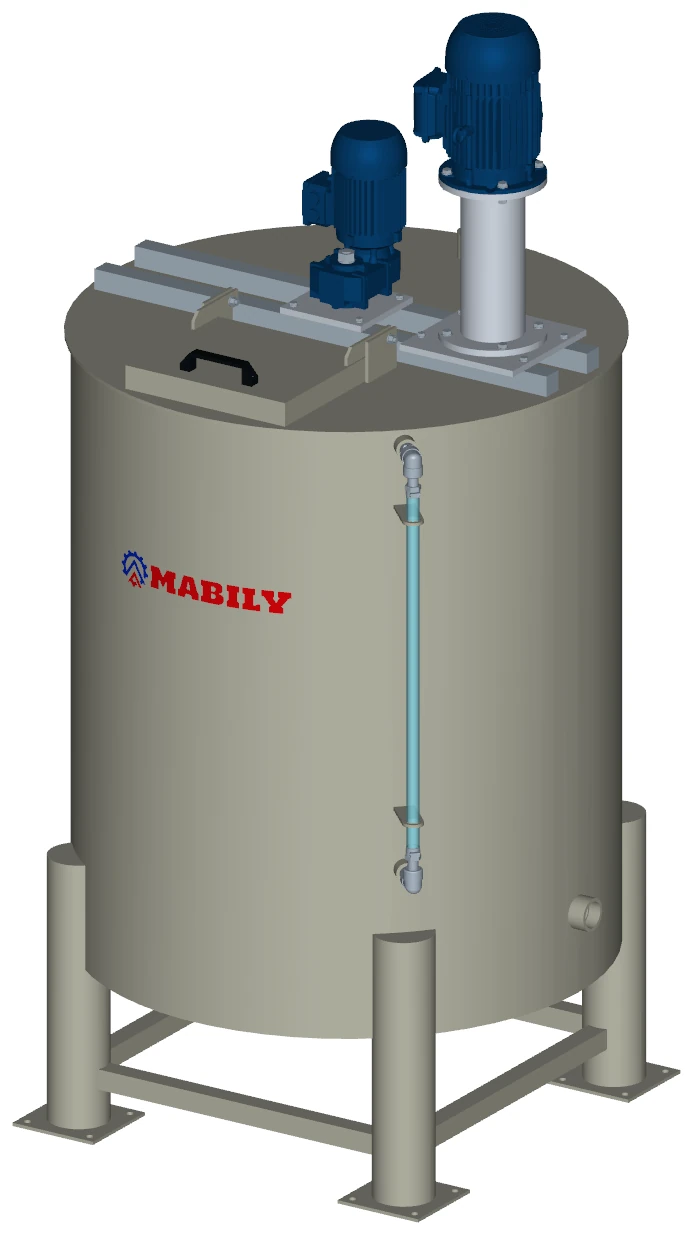

Com pés tubulares
Altura, travessas, diâmetro e quantidade de pés são definidos por projeto.
Modelos ilustrativos de uma configuração da linha. As medidas do desenho não se aplicam automaticamente a todas as capacidades.
LINHA CONFIGURÁVEL
De 250 a 5.000 litros, conforme o projeto
Selecione o volume desejado para iniciar o orçamento. Os arquivos 3D não são redimensionados para simular cada capacidade; geometria, reforços, acionamentos e componentes são especificados para cada tanque.
CONHEÇA O EQUIPAMENTO
Explore 36 vistas de 12 configurações
Compare apoio, mancal do Cowles lateral e quebra-ondas. A transparência e o corte revelam os dois eixos, mas são apenas recursos de apresentação.
Modelos 3D Mabily
Apoio do tanque
Mancal do Cowles lateral
Quebra-ondas
Visualização
Carregando modelo 3D…
Não foi possível carregar esta vista 3D. Veja as imagens técnicas abaixo.
Arraste para girar · Use a roda ou dois dedos para aproximar. No celular, arraste fora do modelo para continuar a rolagem.
COMO O CONJUNTO É ORGANIZADO

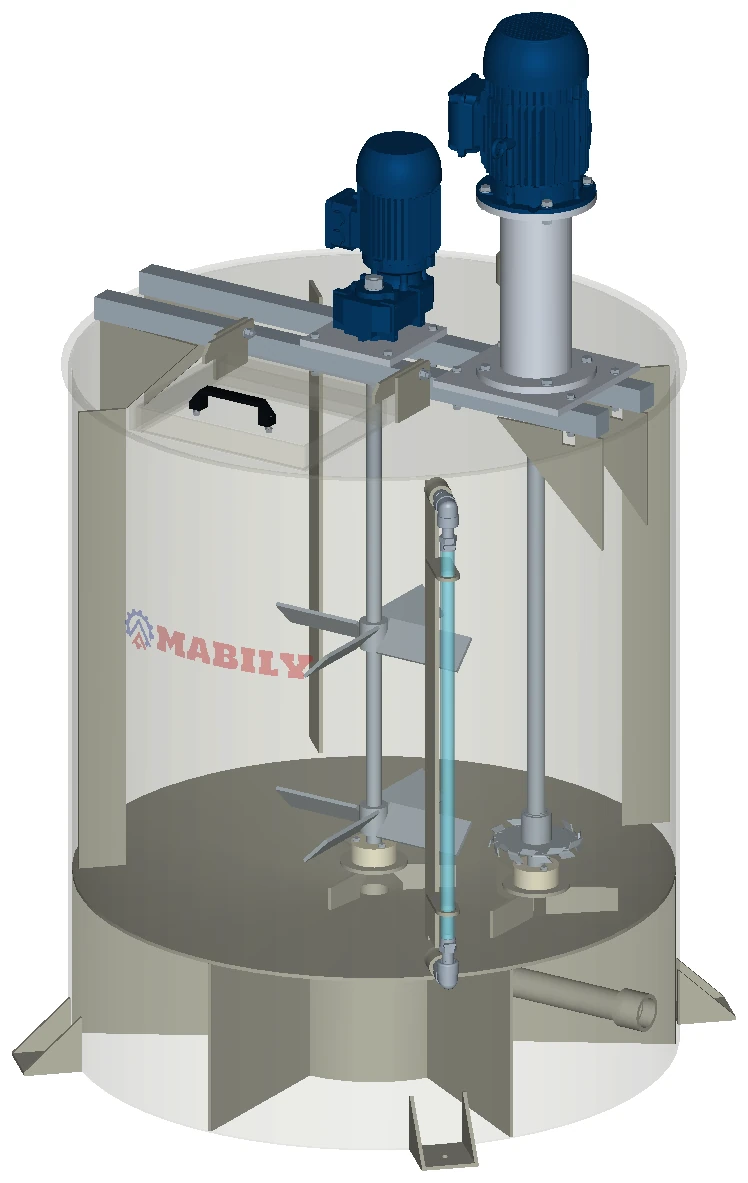

Dois agitadores, funções independentes
PTB no centro
O agitador central usa motorredutor e dois conjuntos de pás PTB inclinadas no arranjo ilustrado. Seu apoio de fundo permanece em todas as configurações 3D deste pacote.
Cowles fora do centro
O dispersor de alta rotação tem eixo próprio entre o centro e a parede. Seu mancal inferior, quando selecionado, fica no cone nessa posição lateral; não é coaxial ao agitador PTB.
Escoamento definido por aplicação
O quebra-ondas pode ser incluído ou não conforme o escoamento desejado. Vórtice mais intenso não significa necessariamente melhor mistura; também avaliamos incorporação de ar e características do produto.
Apoio e reforços sob medida
Tanques maiores podem receber mais pés e diâmetros superiores. Tanques menores podem usar menos nervuras ou dispensá-las, de acordo com as condições de operação.
OPÇÕES DO COWLES LATERAL
Escolha do mancal conforme os esforços do eixo
Somente superior

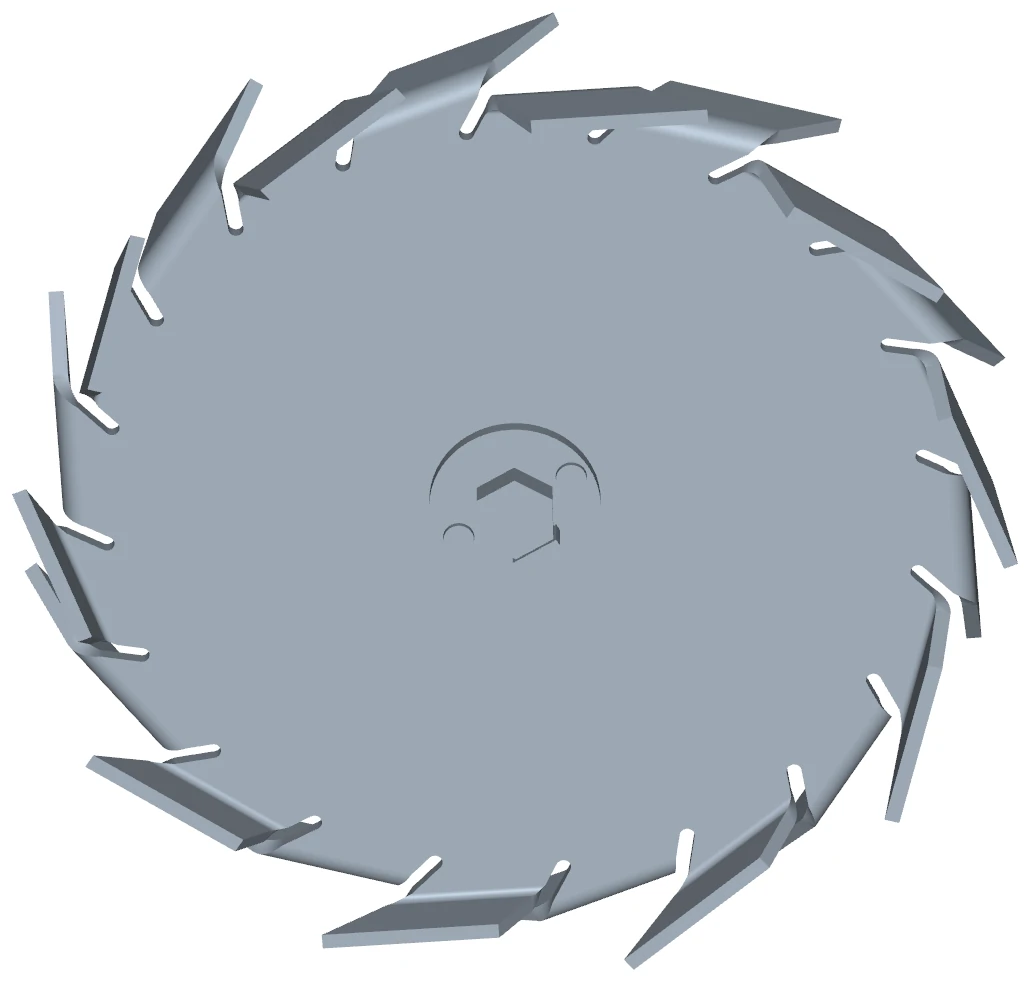

Sem apoio de fundo para o Cowles: o disco é fixado na ponta do eixo com centragem, pinos de arraste e chapa-trava.
Somente inferior

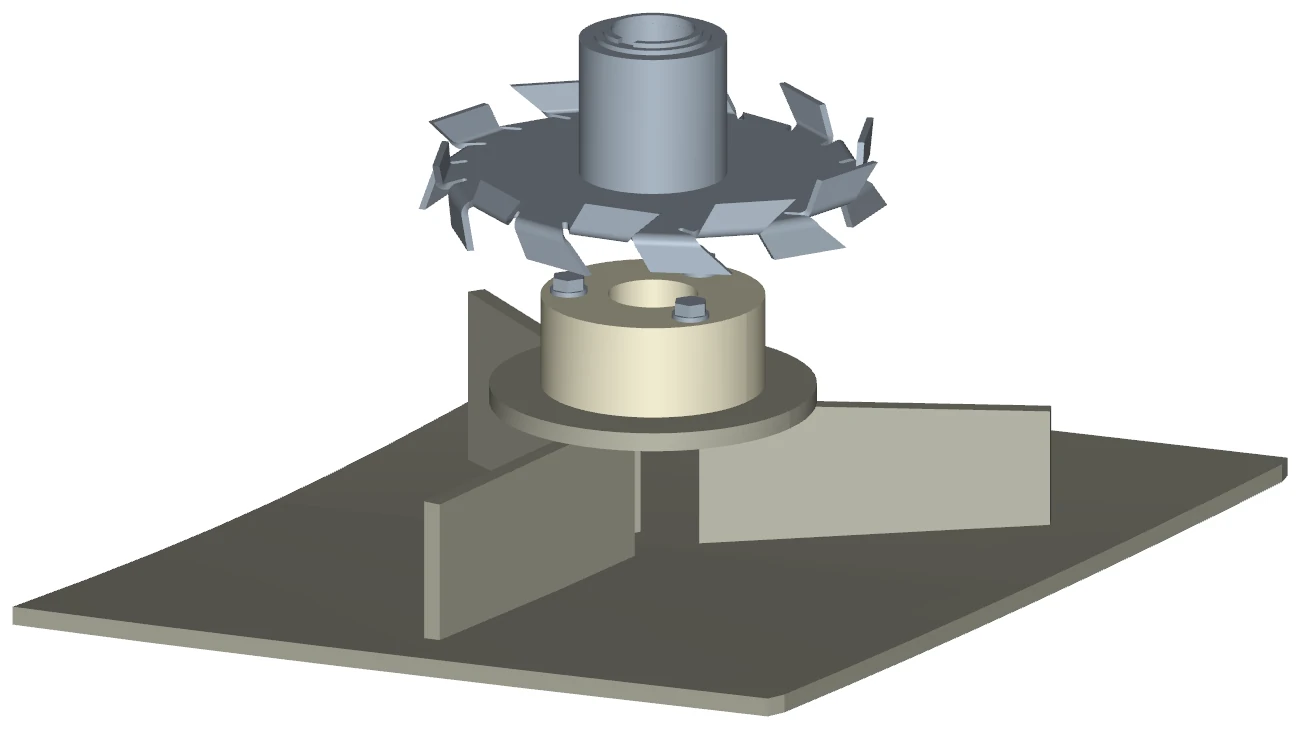

Guia própria no cone. A flange FF do motor é fixada diretamente à placa quadrada de alumínio com encaixe usinado; não há carcaça intermediária sobre a placa. A base inferior é horizontal e as nervuras acompanham o cone inclinado.
Superior e inferior

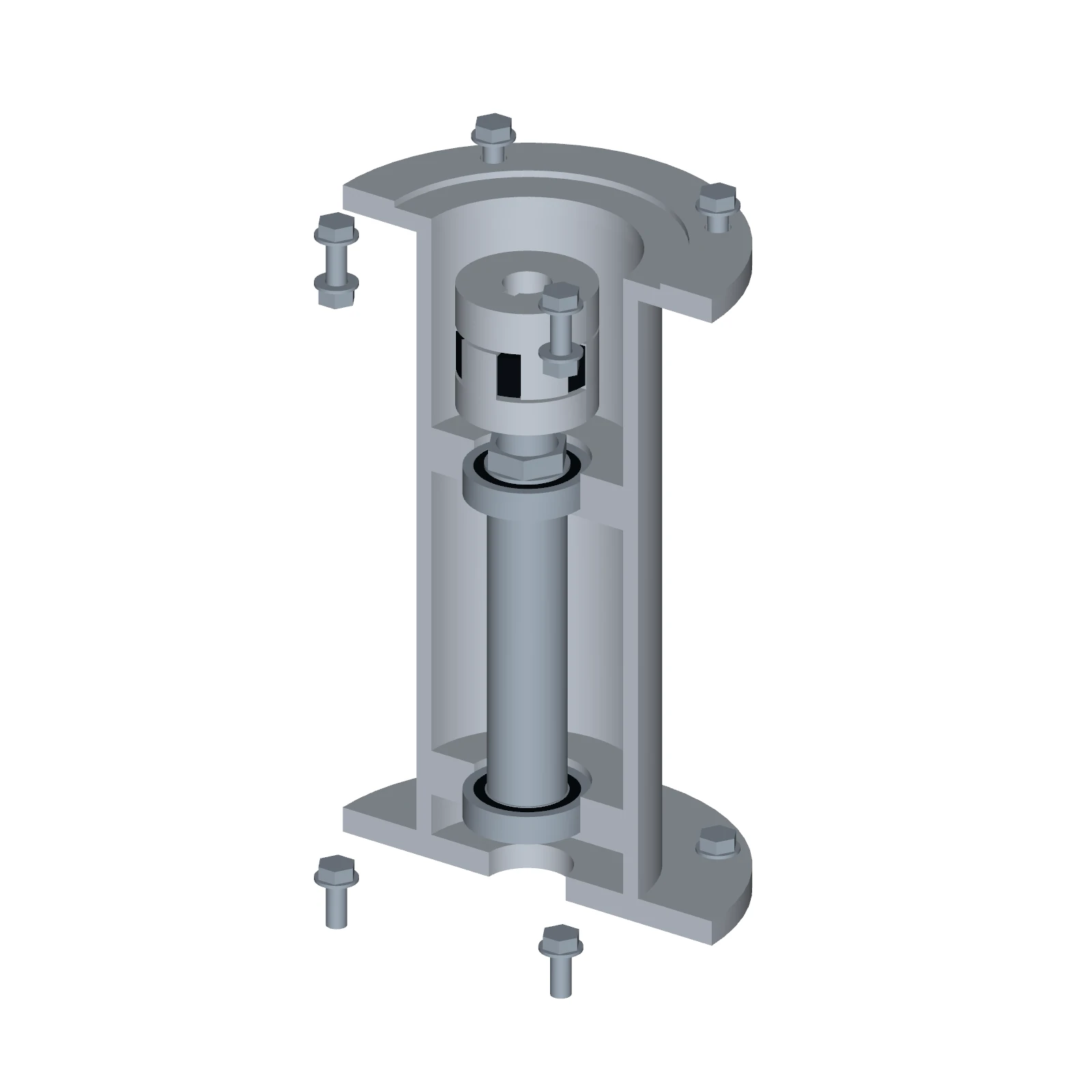

Mancal superior com dois rolamentos e acoplamento elástico interno, além da guia inferior no cone. O mancal superior ilustrado tem 400 mm entre flanges e 200 mm entre rolamentos; dimensões finais dependem do projeto.
As três opções acima pertencem apenas ao Cowles lateral. O eixo central PTB conserva seu apoio de fundo nas configurações apresentadas.
DESENHOS DA CONFIGURAÇÃO ILUSTRADA

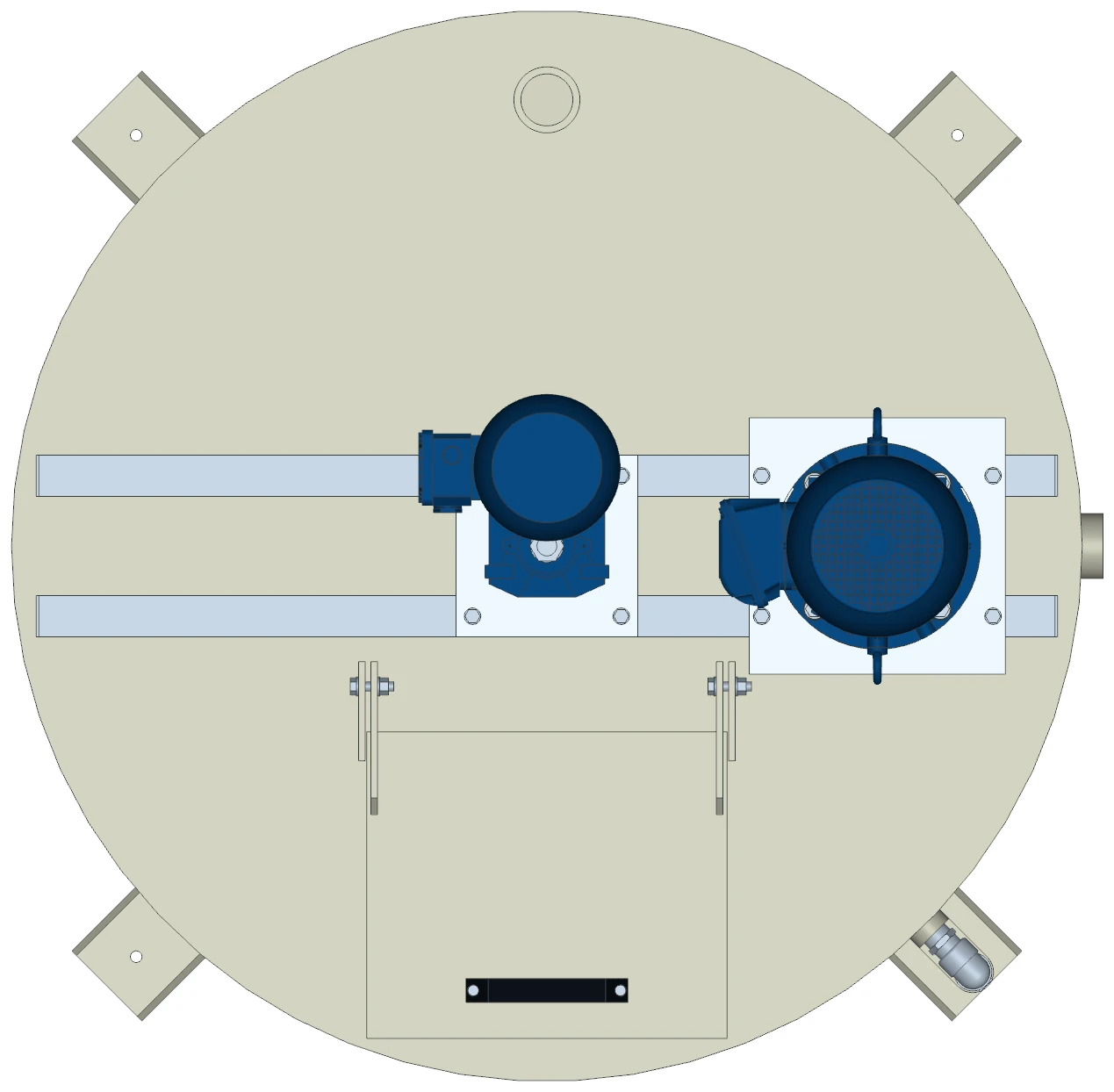

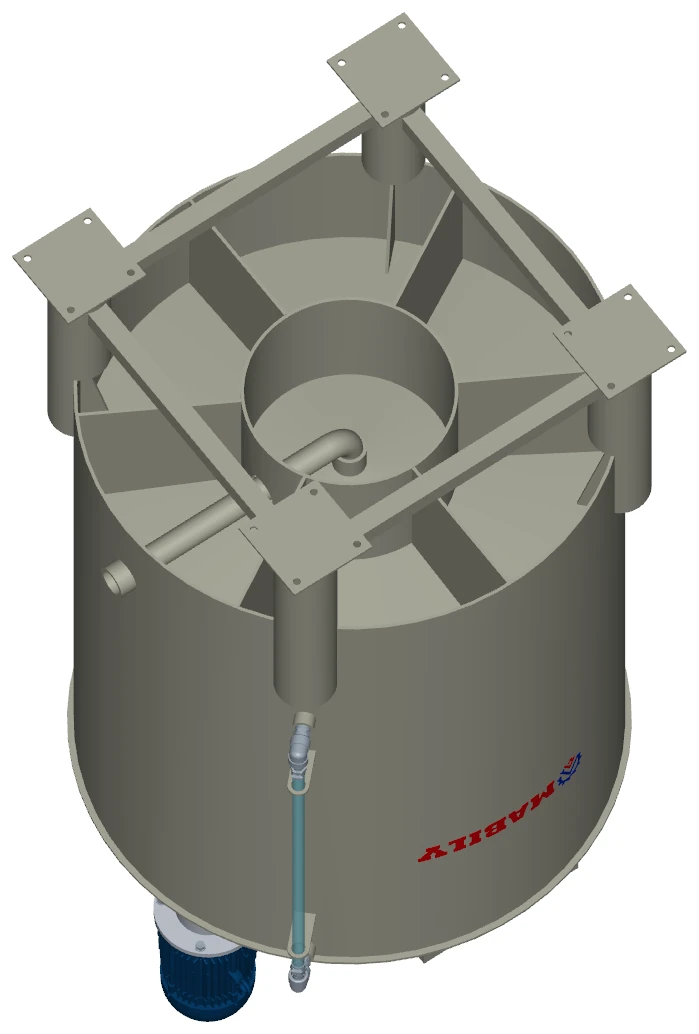

Veja o tanque por fora e por dentro
IMAGENS JÁ APRESENTADAS PELA MABILY
Fotos do produto preservadas
Estas imagens já faziam parte desta página. Mostram exemplos anteriores da linha com dois acionamentos; detalhes de fundo, hélices e painel podem diferir do arranjo técnico explorado no 3D acima.
DETALHES DO ARRANJO ILUSTRADO
Construção e acionamentos definidos por projeto
O exemplo técnico utiliza motorredutor central de 2 cv a 327 rpm e motor WEG de 7,5 cv, quatro polos, flange FF no Cowles. Esses dados descrevem apenas o conjunto ilustrado: potência, rotação nominal sob carga e conexões devem ser especificadas para cada aplicação. Acionamento pneumático pode ser estudado como alternativa, sem atribuir a ele os dados dos motores elétricos.

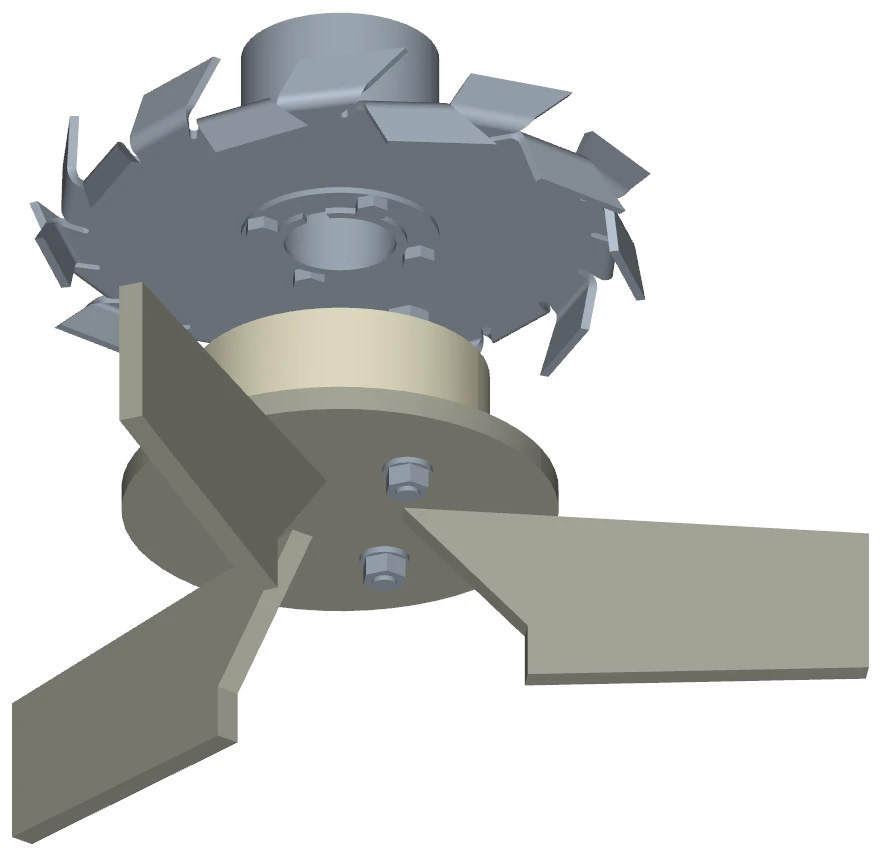

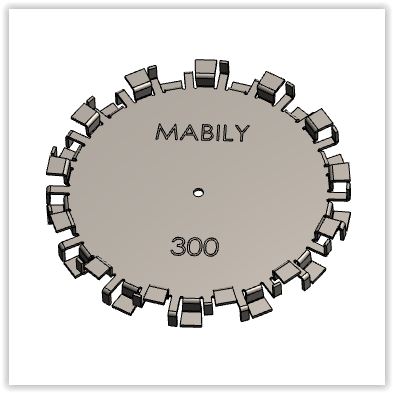

Com apoio inferior lateral, o disco Cowles pode usar cubo Ø2½” em eixo inox Ø1½”, com chaveta, parafusos e retenção axial, sem solda entre cubo e disco. A bucha inferior pode ser em nylon, UHMW ou PTFE conforme o fluido. Os parafusos representados no desenho são de aço inoxidável.
O arranjo também mostra alimentação superior de 2”, saída lateral de 2”, indicador de nível, colarinho elevado da tampa e proteção nas passagens dos eixos. Essas proteções ajudam a reduzir a entrada de água, mas não garantem estanqueidade nem autorizam lavagem irrestrita com o equipamento operando.
APRESENTAÇÃO COMERCIAL
Conheça a linha de dupla agitação em PDF
As duas bases, opções do Cowles e detalhes do desenho reunidos em um documento. Não substitui o dimensional e a especificação do projeto.
Baixar apresentação da dupla agitação (PDF) ↗VÍDEOS JÁ PUBLICADOS PELA MABILY
Veja aplicações e outros arranjos
Estes vídeos já faziam parte da página e mostram configurações que podem diferir do modelo 3D ilustrado.
Tanque com hélice PTB e disco Cowles
Demonstração de agitação e dispersão no mesmo tanque.
Ver no YouTube ↗CONFIGURAÇÃO CONFORME O PROCESSO
Solicite seu tanque com dupla agitação
Informe o que já sabe sobre seu processo. A mensagem abrirá no WhatsApp da Mabily para sua conferência antes do envio; a equipe definirá o conjunto final.
