Coluna de calibração Mabily em polipropileno para aferição de vazão, ajuste de bombas dosadoras e controle de dosagem química em sistemas industriais, ETA, ETE, cloração, controle de pH, galvanoplastia e tratamento de superfície.
A proveta para calibração permite verificar a vazão real da bomba dosadora diretamente no sistema. Com isso, o operador identifica desvios, ajusta a dosagem e evita excesso ou falta de produto químico no processo.
A coluna graduada permite medir quanto produto a bomba dosadora consome em um intervalo de tempo conhecido.
Ajuda a manter cloro, ácido, soda, coagulante, floculante, polímero e outros produtos dentro da dosagem correta.
Fabricada em PP translúcido branco leitoso suave, com conexões em PP branco natural (referência R07) e graduação em silk-screen.
A coluna de calibração, também chamada de proveta para bomba dosadora ou coluna volumétrica, é usada para conferir a vazão real da bomba em campo. Esse controle é importante porque a vazão pode variar por desgaste de válvulas, ar na sucção, contrapressão, viscosidade do produto ou regulagem incorreta.
Em sistemas de dosagem química, pequenas variações podem gerar consumo excessivo, perda de eficiência, alteração de pH, baixa concentração de cloro ou falhas em processos de coagulação e floculação.

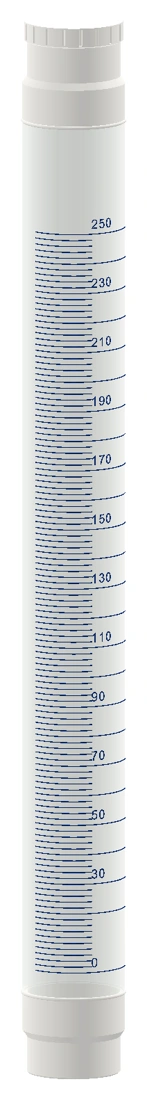

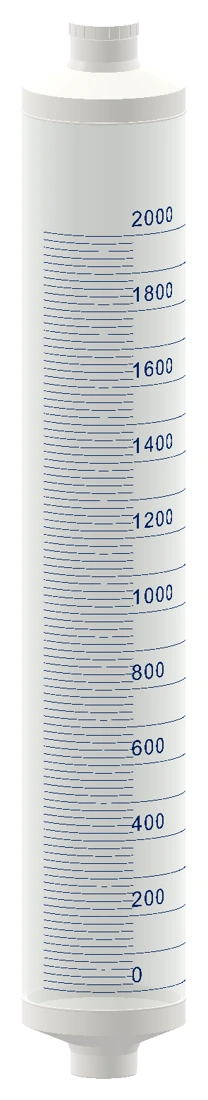

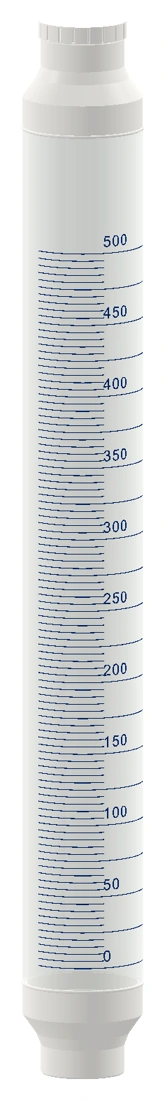

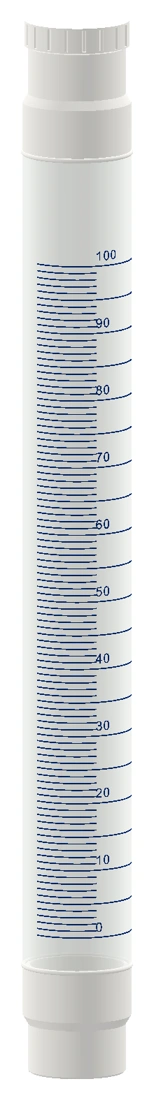

A linha Mabily atende os volumes mais utilizados em sistemas de dosagem: 100 ml, 250 ml, 500 ml, 1000 ml e 2000 ml. O desenho R07 ilustra conexão inferior fêmea BSP 1/2”, mas roscas, bitolas e acabamento são definidos conforme a instalação do cliente. As alturas abaixo são cotas propostas do desenho, sujeitas à validação técnica.
Selecione uma das cinco capacidades para girar e ampliar o desenho 3D. Baixe o STEP correspondente para estudar a integração ao seu projeto.
Cada arquivo representa o conjunto completo da capacidade indicada. Escolha o modelo certo antes de incorporar a geometria ao seu projeto.
Os comprimentos dos corpos entre cortes foram informados pelo fabricante: 228, 325, 360, 405 e 467 mm, respectivamente. As alturas totais e demais cotas do desenho R07 são propostas de avaliação, não medidas universais de fornecimento. A conexão inferior fêmea BSP 1/2″ e o tampão superior fechado são apenas a configuração ilustrada; roscas, bitolas e interfaces são definidas conforme o pedido. Confirme graduação e encaixes na peça montada.

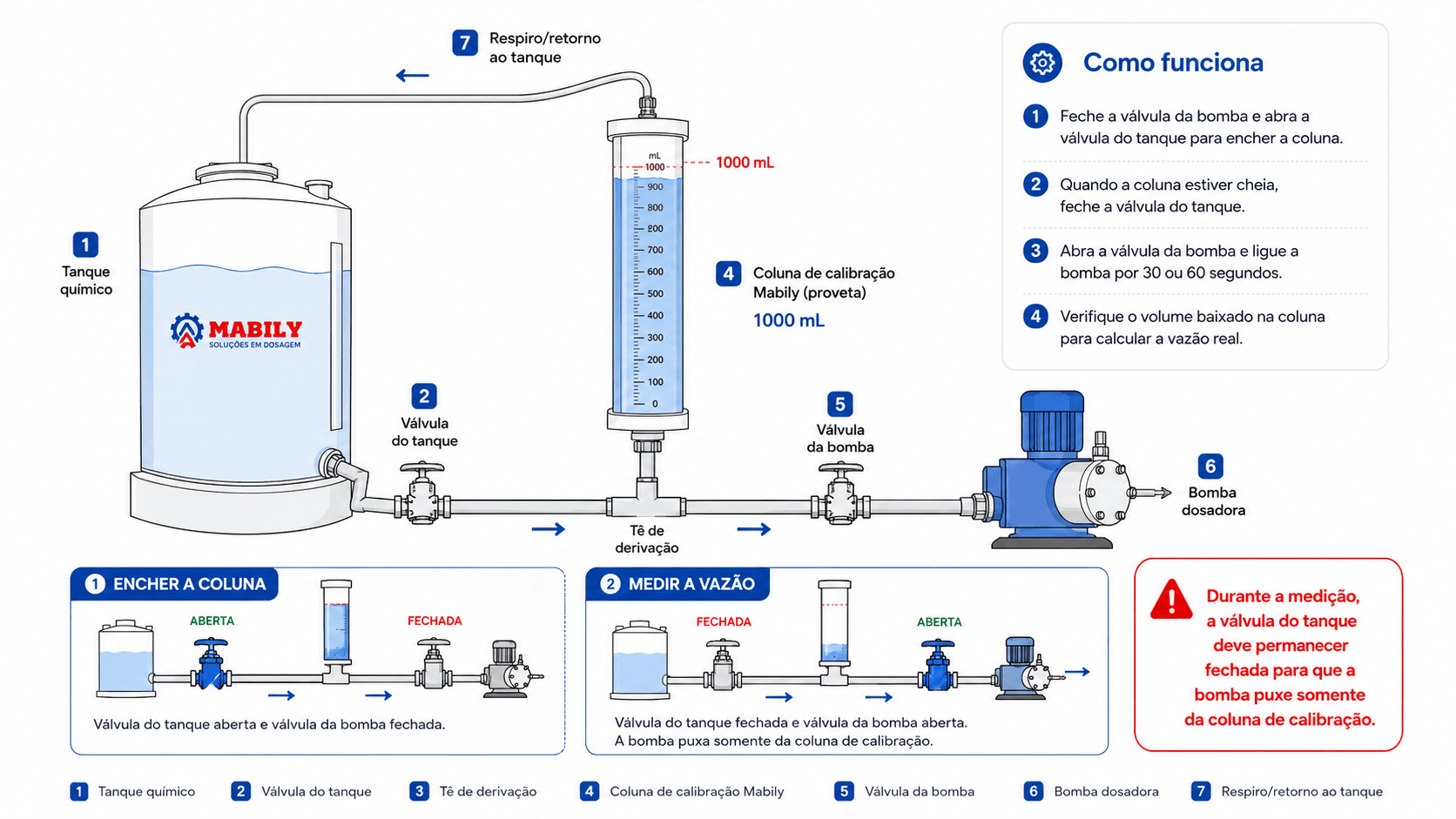

Conecte a coluna na linha de sucção da bomba dosadora e confira o posicionamento das válvulas.
Complete a coluna com o produto químico ou solução de teste até uma marca conhecida.
Acione a bomba por um tempo definido, como 30 ou 60 segundos.
Compare o volume consumido com a vazão desejada e regule a bomba.
A Mabily fabrica coluna de calibração, proveta para calibração e coluna volumétrica em polipropileno para bombas dosadoras e sistemas de dosagem química. A linha atende aplicações em tratamento de água, tratamento de efluentes, controle de pH, cloração, dosagem de hipoclorito, soda, ácido, coagulantes, floculantes e polímeros.
A proveta para bomba dosadora é indicada para aferição de vazão, manutenção preventiva e ajuste operacional em sistemas industriais. As conexões podem ser configuradas conforme o sistema do cliente, com rosca macho, rosca fêmea, tampa superior ou flange.
Informe o volume desejado, tipo de conexão, produto químico utilizado e vazão da bomba dosadora.
