Bomba Filtro Industrial em Polipropileno — Guia Técnico Completo para Banhos Químicos e Galvanoplastia45 min read

Bomba Filtro Industrial em Polipropileno — Guia Técnico Completo: Aplicações, Dimensionamento e Seleção de Modelo

A bomba filtro industrial aparece em linhas de galvanoplastia, indústrias têxteis, farmacêuticas, alimentícias, tratamento de efluentes e dezenas de outros processos. Este guia cobre o que os catálogos nunca explicam: mecanismos, dimensionamento real, seleção por processo e os parâmetros que definem desempenho em campo.

Resumo Técnico

A bomba filtro industrial em polipropileno (PP) é um sistema integrado de bombeamento e filtração contínua por cartucho, projetado para recircular e purificar soluções aquosas, ácidas, alcalinas, oxidantes e neutras em processos industriais de diversas naturezas. Seu campo de aplicação vai muito além do tratamento de superfícies metálicas — abrangendo indústrias química, têxtil, alimentícia, farmacêutica, de tintas e revestimentos, tratamento de água e efluentes, fabricação de fertilizantes e muitas outras. A seleção correta do modelo envolve correlação entre vazão e volume do tanque, temperatura de operação, compatibilidade química, micragem do elemento filtrante e pressão de trabalho. Este guia apresenta todos esses parâmetros de forma quantitativa, com tabelas de aplicação por setor industrial, critérios internacionais de dimensionamento, advertências técnicas sobre uso incorreto de carvão ativado e a matriz de decisão completa para especificação do modelo Mabily adequado a cada processo.

Palavras-chave: bomba filtro industrial, bomba filtro polipropileno, filtração de banhos químicos, bomba filtro galvanoplastia, bomba filtro têxtil, bomba filtro tratamento de efluentes, elemento filtrante PP, bomba filtro ARLA 32, filtração contínua industrial, recirculação de banhos, micragem elemento filtrante, bomba filtro anodização, bomba química PP.

1. O que é uma bomba filtro industrial e como funciona

1.1 Definição e princípio de operação

Uma bomba filtro industrial é um sistema integrado que combina, em um único equipamento, uma bomba centrífuga química e um conjunto de elementos filtrantes em série. Sua função é recircular continuamente o líquido de um tanque de processo, forçá-lo através dos cartuchos filtrantes e devolvê-lo limpo ao tanque — removendo particulados, sólidos em suspensão e, quando aplicável, contaminantes orgânicos adsorvíveis.

OrigemTanque de Processo
Etapa 1Sucção pela Bomba
Etapa 2Passagem pelo Cartucho Filtrante
Etapa 3Retenção de Particulados
RetornoSolução Filtrada ao Tanque

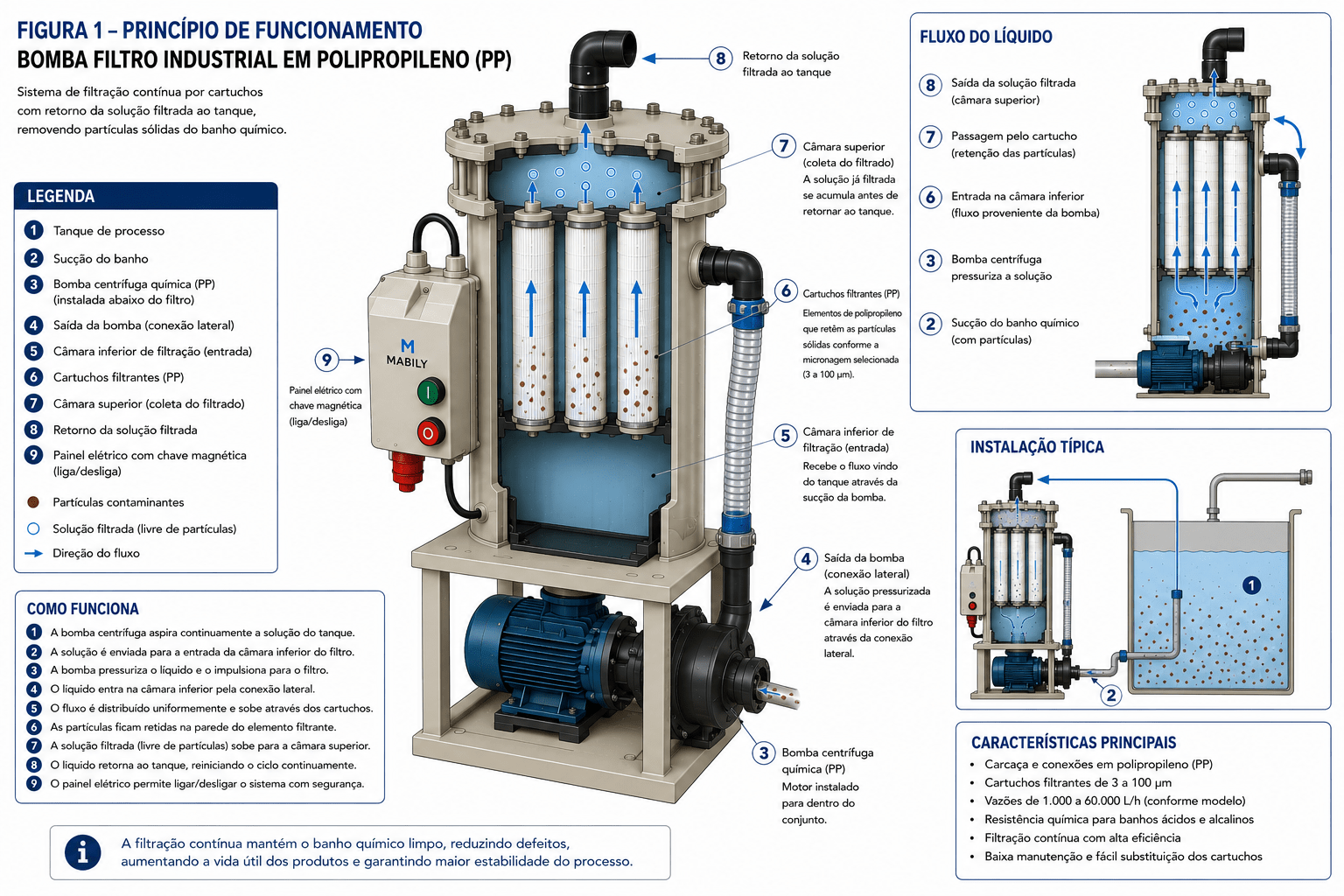

Conforme mostrado na Figura 1, o funcionamento da bomba filtro segue um circuito hidráulico fechado de recirculação contínua, com etapas bem definidas desde a sucção até o retorno filtrado ao tanque.

Princípio de funcionamento da bomba filtro industrial em polipropileno PP — diagrama com sucção, câmara filtrante, retenção de particulados e retorno ao tanque de processo
Figura 1 — Princípio de Funcionamento da Bomba Filtro Industrial em PP. O líquido é aspirado do tanque de processo, forçado através do(s) cartucho(s) filtrante(s) e devolvido já filtrado ao tanque em ciclo contínuo. A construção integral em polipropileno garante resistência química e ausência de contaminação metálica.

Essa arquitetura de recirculação contínua é o que diferencia a bomba filtro de sistemas de filtração por batelada — enquanto o processo opera, a qualidade do banho é mantida em paralelo, sem interrupções.

O diferencial da bomba filtro em relação a sistemas separados de bomba + filtro externo está na compacidade, na facilidade de instalação e na construção integral em polipropileno — material que confere resistência química ampla sem risco de contaminação por íons metálicos, fundamental em processos onde a pureza da solução é critério de qualidade.

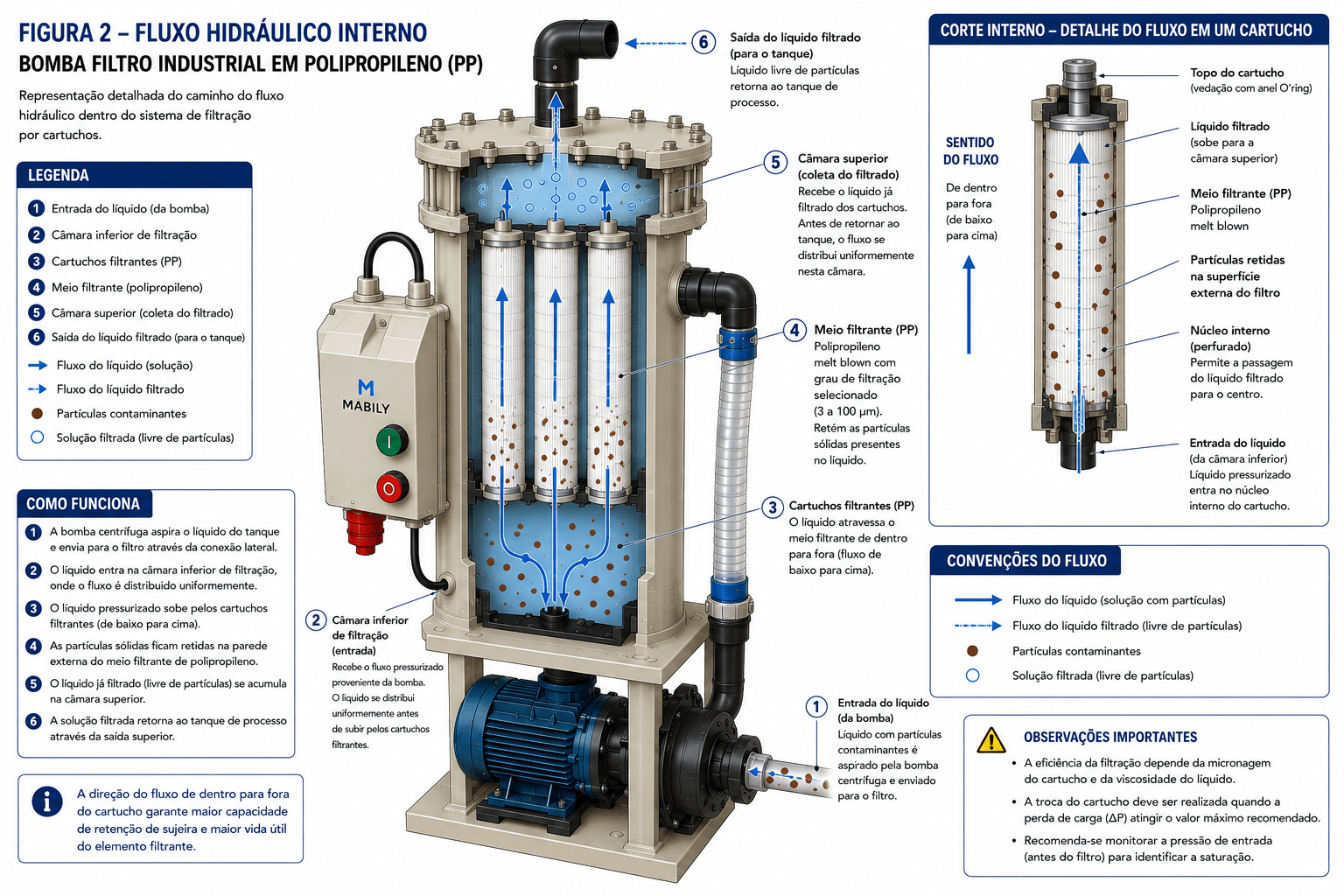

A Figura 2 detalha o percurso hidráulico interno do equipamento, ilustrando como o fluxo percorre a câmara inferior, atravessa os cartuchos filtrantes, alcança a câmara superior e retorna ao tanque.

Fluxo hidráulico interno da bomba filtro em polipropileno — câmara inferior, cartuchos filtrantes, câmara superior e saída do filtrado
Figura 2 — Fluxo Hidráulico Interno da Bomba Filtro. O líquido entra pela câmara inferior (exterior dos cartuchos), atravessa a mídia filtrante de fora para dentro, acumula-se na câmara superior e retorna ao tanque pelo ramal de saída. Esse sentido de fluxo garante que os sólidos sejam retidos na superfície externa dos cartuchos, facilitando a inspeção visual e a troca.

Compreender o sentido do fluxo interno é fundamental para a instalação correta das conexões de entrada e saída — uma inversão compromete a eficiência de filtração e pode danificar os elementos filtrantes.

1.2 Por que a filtração contínua é indispensável — o problema real

Em qualquer processo industrial que envolva um líquido recirculado ou mantido em tanque, a contaminação por particulados é progressiva e inevitável. As fontes variam conforme o processo, mas o mecanismo é sempre o mesmo: sólidos em suspensão acumulam-se no volume de trabalho, degradam a qualidade do produto e reduzem a vida útil do banho.

Sem filtração contínua ativa, as consequências são técnica e economicamente mensuráveis:

  • Contaminação do produto: partículas incorporadas ao depósito metálico (galvanoplastia), ao tecido tingido (têxtil), ao produto farmacêutico ou alimentício;
  • Degradação prematura do banho: acúmulo de sólidos altera a composição química e a eficiência do processo;
  • Aumento do custo de descarte: banhos contaminados precisam ser trocados com maior frequência, gerando mais efluente e custo de tratamento;
  • Desgaste acelerado de equipamentos: particulados abrasivos danificam bombas, válvulas, bocais e superfícies de troca de calor.

A filtração contínua não é um item opcional de conforto operacional — é parte integrante do controle de processo. Sistemas que operam sem filtração ativa estão aceitando variabilidade de qualidade, maior custo de insumos e menor vida útil de banhos como condições normais de operação.

Princípio de engenharia de processos de filtração industrial
Bomba filtro Mabily em polipropileno para banhos químicos industriais — galvanoplastia, anodização, cromação, têxtil e ARLA 32
Bomba filtro Mabily — construção integral em polipropileno. Linha de 1.200 a 15.000 L/h para aplicações industriais com soluções ácidas, alcalinas, oxidantes e neutras compatíveis com PP.

2. Por que polipropileno — fundamentos do material construtivo

2.1 Propriedades que definem o PP como escolha técnica

PropriedadeValor Típico — PP HomopolímeroRelevância para Filtração Industrial
Resistência a ácidos diluídos e concentradosExcelente — HCl, H₂SO₄ diluídos, HNO₃ diluídoCompatível com galvanoplastia, anodização, decapagem
Resistência a álcalisExcelente — NaOH, KOH em ampla faixa de concentraçãoAdequado para desengraxe, tingimento têxtil alcalino
Resistência a soluções salinasExcelenteFertilizantes líquidos, soluções nutrientes, salmouras
Temperatura de serviço contínua–20 °C a +80 °CCobre a grande maioria dos processos industriais
Inércia à contaminação metálicaTotal — sem lixiviação de íonsCrítico em galvanoplastia, farmacêutico e alimentício
Resistência à corrosão eletrolíticaTotal — material dielétricoSem corrosão galvânica em presença de eletrólitos
Resistência a solventes aromáticosLimitada — tolueno, xileno atacam o PPVerificar compatibilidade específica para processos com solventes
Custo relativoBaixo — fração do custo de PVDF ou aço inoxMelhor custo-benefício para a maioria das aplicações industriais
Tabela 1 — Propriedades relevantes do polipropileno homopolímero para equipamentos de filtração industrial.

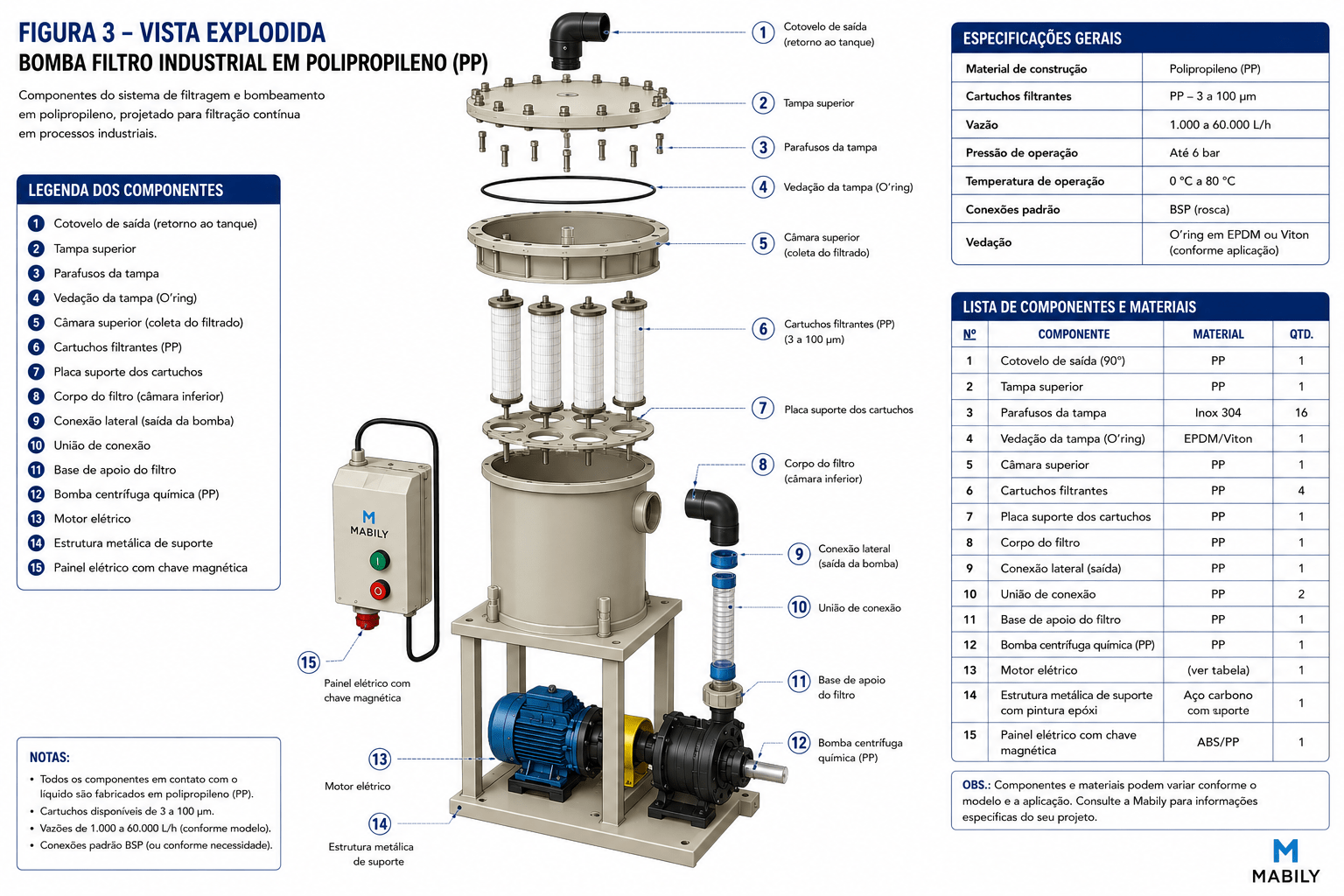

A Figura 3 apresenta a vista explodida da bomba filtro industrial, identificando cada componente do conjunto — da bomba centrífuga ao alojamento do filtro, cartuchos, O-rings, tampas e conexões.

Vista explodida da bomba filtro industrial em polipropileno PP — identificação de todos os componentes: bomba, carcaça, cartuchos filtrantes, O-rings, tampas e conexões
Figura 3 — Vista Explodida da Bomba Filtro Industrial. Identificação de todos os componentes do conjunto. A construção modular em polipropileno facilita desmontagem, inspeção e substituição de peças em campo sem necessidade de ferramentas especiais.

O conhecimento dos componentes e suas funções é essencial tanto para a manutenção preventiva quanto para o diagnóstico correto de falhas — tema desenvolvido na Seção 13 deste guia.

2.2 Quando o PP não é a escolha correta

O PP oferece cobertura química ampla, mas existem processos que exigem materiais alternativos. Verificar compatibilidade específica é obrigatório antes de qualquer especificação:

  • Solventes clorados e aromáticos: tricloroetileno, diclorometano, tolueno, xileno — PP não compatível; PVDF ou PTFE são as alternativas;
  • Ácido crômico concentrado quente (>60°C): oxidante forte — PVDF recomendado;
  • Ácido nítrico concentrado (>65%): oxidante forte — verificar grau específico do PP ou considerar PVDF;
  • Temperaturas acima de 80°C: PP perde resistência mecânica progressivamente — PVDF ou CPVC para serviço contínuo acima desse limite.

3. Aplicações industriais — mapa completo de uso

3.1 Setores atendidos pela bomba filtro em PP

A bomba filtro em polipropileno tem presença em praticamente todos os segmentos industriais que trabalham com líquidos de processo. O mapa a seguir cobre os principais setores com descrição do papel da filtração em cada um:

⚙️
Tratamento de Superfície

Galvanoplastia, anodização, cromação, fosfatização, desengraxe, passivação. Filtração contínua mantém qualidade do depósito e vida útil do banho.

1–25 µm · –20 a 80°C
🧵
Indústria Têxtil

Banhos de tingimento, branqueamento, mercerização, amaciamento. Remove fibras, corantes particulados e impurezas que causam defeitos de coloração.

5–50 µm · até 80°C
🧪
Indústria Química

Filtração de soluções de processo, remoção de precipitados de reação, purificação de intermediários químicos e recirculação de solventes aquosos.

1–100 µm · compatibilidade a verificar
💊
Farmacêutico

Água purificada, soluções de lavagem de equipamentos, filtração de excipientes líquidos. Exige ausência total de contaminação metálica — PP é inerte.

0,5–10 µm · qualidade validada
🍃
ARLA 32 / Fertilizantes

Filtração pós-dissolução e pré-envase de ARLA 32 (ISO 22241). Fertilizantes líquidos à base de ureia, MAP e KCl exigem pureza granulométrica.

5–25 µm · temperatura ambiente
💧
Tratamento de Água

Pré-filtração antes de osmose reversa ou troca iônica, recirculação em torres de resfriamento, filtração de água de caldeiras e circuitos fechados.

10–50 µm · pré-tratamento
🏭
Efluentes Industriais

Filtração de efluentes líquidos antes de tratamento físico-químico, remoção de sólidos suspensos para adequação a limites de lançamento.

25–100 µm · alta carga de sólidos
🎨
Tintas e Revestimentos

Filtração de tintas base água, vernizes aquosos, soluções de limpeza de linhas de pintura. Remove pigmentos aglomerados e contaminantes de linha.

10–100 µm · base aquosa
🛢️
Fluidos de Corte / Usinagem

Recirculação e filtração de fluidos de usinagem base água, remoção de cavacos finos, partículas metálicas e contaminantes para extensão da vida útil do fluido.

10–50 µm · fluido base água
⚗️
Mineração e Metalurgia

Filtração de soluções de lixiviação, licores de extração por solventes (quando aquosos) e soluções de processamento de minérios.

5–50 µm · verificar pH e T°
🌱
Hidroponia / Aquicultura

Filtração de soluções nutritivas em sistemas hidropônicos e de água em tanques de aquicultura. PP inerte não contamina nutrientes nem biota aquática.

10–50 µm · solução nutritiva
🧼
Detergentes e Cosméticos

Filtração de bases líquidas, soluções de surfactantes, ingredientes cosméticos aquosos e produtos de higiene durante o processo de fabricação.

5–25 µm · base aquosa

4. Tratamento de superfície e galvanoplastia

4.1 O papel da filtração em banhos metálicos

No tratamento de superfície, a qualidade da filtração determina diretamente a qualidade do produto acabado. Em galvanoplastia — deposição eletrolítica de níquel, zinco, cobre, ouro, prata ou cromo — qualquer partícula em suspensão que alcance a superfície catódica durante a deposição é incorporada ao depósito metálico, gerando rugosidade, porosidade e falhas de aderência.

ProcessoContaminante PrincipalMicragem RecomendadaTaxa de RecirculaçãoMaterial Cartucho
Niquelagem brilhantePrecipitados de níquel, produtos de aditivos1–5 µm3–5 vol/hPP bobinado ou plissado
Cobreamento ácidoParticulados de cobre, poeira1–5 µm3–5 vol/hPP plissado
Zincagem ácida / alcalinaÓxidos de zinco, precipitados5–20 µm2–4 vol/hPP bobinado
Anodização do alumínioAl₂O₃ particulado, óxidos5–25 µm2–4 vol/hPP ou Big PP
Cromação decorativaContaminantes metálicos1–5 µm3–5 vol/hPP — verificar compat. CrO₃
Fosfatização (zinco)Lama de fosfato, sólidos finos25–40 µm2+ vol/diaBig PP ou saco
Desengraxe alcalinoÓleos, partículas de óxido10–50 µm2–3 vol/hPP + carvão (opcional)
Niquelagem química (electroless)Particulados, nucleação espontânea≤10 µm≥10 vol/hPP de alta precisão
Tabela 2 — Parâmetros de filtração por processo de tratamento de superfície, baseados na literatura técnica internacional (NASF, Products Finishing, patentes USPTO).

Advertência crítica sobre carvão ativado em galvanoplastia: o carvão ativado não deve ser usado no circuito de filtração contínua de banhos com aditivos orgânicos (níquel brilhante, cobre ácido, zinco com brilhantes). O carvão remove aditivos funcionais ativos junto com os subprodutos de decomposição — sem seletividade. O protocolo correto é tratamento em batelada periódica, fora de produção, conforme orientação do fornecedor dos aditivos.

NASF; Astérion Technical Consulting; finishing.com — literature técnica internacional

5. Indústria têxtil — tingimento e acabamento

5.1 O problema da filtração nos banhos de tingimento

A indústria têxtil está entre os maiores consumidores industriais de água e é também uma das que geram efluentes de composição mais complexa. Os banhos de tingimento contêm corantes, auxiliares químicos (tensoativos, igualantes, fixadores), eletrólitos (sal, soda) e fibras arrancadas do tecido durante o processo. A filtração contínua resolve problemas distintos nesse contexto:

  • Remoção de fibras e fiapos: fibras soltas no banho depositam-se sobre o tecido, criando pontos de cor diferente ou manchas — defeito chamado de “pilling” de corante;
  • Remoção de corante particulado não dissolvido: corantes reativos e de cuba podem formar aglomerados se não totalmente dissolvidos — partículas se depositam como pontos intensos no tecido;
  • Manutenção da homogeneidade do banho: a recirculação promovida pela bomba filtro distribui temperatura e concentração de forma uniforme no volume de tingimento;
  • Extensão da vida útil do banho: banhos de tingimento filtrados podem ser reutilizados em mais ciclos antes do descarte, reduzindo consumo de corante e carga de efluente.

O polipropileno é o material ideal para equipamentos de filtração em tinturaria porque é inerte aos corantes, aos auxiliares químicos têxteis (ácidos e álcalis diluídos) e opera na faixa de temperatura dos banhos (40–80°C sem restrições para PP). A ausência de metal no contato com o banho é fundamental: íons de ferro ou cobre de bombas metálicas podem catalisar a decomposição de alguns corantes e modificar a tonalidade.

Aplicação específica — banhos de tingimento com corantes reativos: micragem recomendada de 10–25 µm, taxa de recirculação de 2–4 volumes/hora. Para tingimento de alta solidez (artigos técnicos, uniformes), adotar micragem de 5–10 µm e recirculação de 3–5 volumes/hora para máxima uniformidade de penetração do corante.

6. Indústria química, farmacêutica e alimentícia

6.1 Indústria química — filtração de intermediários e soluções de processo

Na indústria química, a bomba filtro em PP atende principalmente três funções: remoção de sólidos gerados por reações de precipitação ou cristalização, filtração de matérias-primas líquidas antes da dosagem em processos sensíveis, e recirculação de soluções de lavagem e neutralização. As soluções mais comuns incluem ácidos diluídos, bases, soluções salinas e soluções aquosas de oxidantes compatíveis com PP.

6.2 Indústria farmacêutica — inércia e pureza

No setor farmacêutico, o PP é valorizado por sua inércia química total — não lixivia plastificantes, não contém metais pesados, não reage com a maioria dos princípios ativos aquosos. As aplicações incluem filtração de água purificada (PW) em estágios de pré-tratamento antes de osmose reversa ou destilação, filtração de soluções de limpeza e sanitização de equipamentos, e filtração de excipientes líquidos aquosos.

A micragem nesse contexto é geralmente baixa (1–10 µm) para garantir que nenhuma partícula visível ou subvisível esteja presente nos fluidos de processo. A bomba filtro não substitui filtros esterilizantes (0,22 µm para produtos estéreis), mas atua como pré-filtração que protege os filtros de precisão downstream e estende sua vida útil.

6.3 Indústria alimentícia — inércia e conformidade

Na produção alimentícia, a bomba filtro em PP é utilizada para filtração de água de processo, soluções de limpeza CIP (clean-in-place) com ácido e álcali diluídos, e alguns líquidos de processo de baixa viscosidade e temperatura moderada. O PP é compatível com os principais agentes sanitizantes usados em plantas alimentícias (ácido peracético diluído, hipoclorito de sódio diluído, hidróxido de sódio diluído).

Para aplicações em contato direto com alimentos ou bebidas destinados ao consumo humano, verificar conformidade do grau específico de PP com regulamentações aplicáveis (FDA 21 CFR para mercado americano; Regulamento (UE) 10/2011 para mercado europeu; ANVISA RDC para mercado brasileiro). A Mabily fornece essa informação técnica sob consulta.

Requisito regulatório — materiais em contato com alimentos

7. Tratamento de água e efluentes industriais

7.1 Pré-filtração antes de osmose reversa e troca iônica

Sistemas de osmose reversa (OR) e resinas de troca iônica são equipamentos sensíveis e de custo elevado. Ambos exigem água de alimentação com baixíssima concentração de sólidos suspensos — o índice SDI (Silt Density Index) máximo para membranas de OR tipicamente é <5, o que corresponde a uma turbidez de alimentação bem abaixo de 1 NTU. A bomba filtro com cartucho de 5–25 µm é a etapa de pré-filtração que protege essas membranas e resinas, reduzindo drasticamente o custo de manutenção e a frequência de limpeza química (CIP das membranas).

7.2 Torres de resfriamento e circuitos fechados

Água de torres de resfriamento circula em circuito fechado e acumula progressivamente: partículas biológicas, produtos de corrosão das tubulações e trocadores, sólidos carreados do ambiente e precipitados de tratamento químico (biocidas, inibidores de incrustação, dispersantes). A filtração contínua nesse circuito:

  • Reduz a carga de sólidos sobre os trocadores de calor, mantendo coeficientes de transferência de calor próximos do projeto;
  • Diminui o consumo de biocidas ao reduzir a carga orgânica particulada que protege biofilmes;
  • Reduz a frequência de purgas (blowdown) ao manter melhor qualidade da água circulante.

7.3 Filtração de efluentes líquidos

Antes do tratamento físico-químico de efluentes (coagulação-floculação, precipitação de metais, ajuste de pH para lançamento), a filtração de sólidos grosseiros reduz a carga sobre os reagentes químicos e melhora a eficiência de sedimentação. A bomba filtro com cartuchos de 25–100 µm é utilizada como etapa de remoção de sólidos brutos, reduzindo a carga sobre as etapas subsequentes mais sofisticadas.

8. Fabricação de ARLA 32 e fertilizantes líquidos

8.1 ARLA 32 — requisitos normativos de pureza

O ARLA 32 (Agente Redutor Líquido de NOx Automotivo) é uma solução de 32,5% de ureia em água desmineralizada, regulada pela ISO 22241. A norma estabelece requisitos rigorosos de pureza, incluindo teor máximo de contaminantes particulados. A bomba filtro Mabily em PP é empregada em dois pontos do processo:

  • Filtração pós-dissolução: após a dissolução da ureia em água desmineralizada, antes do armazenamento — remove particulados residuais da ureia e impurezas do processo;
  • Filtração pré-envase: como etapa de controle de qualidade antes do envase — garante conformidade com os limites granulométricos da ISO 22241.

8.2 Fertilizantes líquidos

Fertilizantes líquidos à base de MAP (fosfato monoamônico), KCl, nitrato de amônio ou ureia são compatíveis com PP e geram sólidos residuais após dissolução que precisam ser removidos antes da aplicação ou envase. A bomba filtro garante que o produto entregue ao agricultor ou à linha de fertirrigação esteja isento de partículas que obstruiriam gotejadores, bicos aspersores ou sistemas de microirrigação.

Linha Mabily de Bombas Filtro
Conheça os modelos disponíveis e solicite orçamento

Página completa do produto com especificações, dimensões e atendimento direto para aplicações industriais de qualquer setor.

Ver Modelos →

9. Elementos filtrantes — mecanismos e seleção por processo

9.1 Cartucho de polipropileno — filtração mecânica

O cartucho de PP opera por dois mecanismos simultâneos: filtração superficial (cribragem de partículas maiores que a abertura nominal) e filtração em profundidade (captura de partículas menores ao longo de toda a espessura do elemento por impactação inercial e adesão). A combinação define a eficiência de retenção e a capacidade de reter sólidos antes da saturação (colmatação).

9.2 Cartucho de carvão ativado — adsorção

O carvão ativado atua por adsorção física de moléculas orgânicas, cloro residual, odores e alguns metais pesados em sua superfície interna altamente desenvolvida (800–1.500 m²/g). É indicado para remoção de cloro residual (proteção de membranas de OR e resinas de troca iônica), remoção de óleos e surfactantes em banhos de desengraxe, e eliminação de odores em água de processo.

AplicaçãoMicragem IndicadaTipo de CartuchoObservação
Galvanoplastia de alto brilho (Ni, Cu)1–5 µmPP plissado ou bobinadoNunca carvão no circuito contínuo — risco de remover aditivos
Anodização / fosfatização5–25 µmPP ou Big PPAlta carga — Big PP reduz frequência de troca
Tingimento têxtil10–25 µmPP bobinadoTemperatura até 80°C — verificar compatibilidade do corante com PP
Pré-filtração para osmose reversa5–10 µmPP plissadoSDI <5 requerido pela maioria das membranas
Torres de resfriamento25–50 µmPP bobinadoAlta vazão, carga moderada — Big PP pode ser vantajoso
Efluentes industriais (pré-tratamento)25–100 µmBig PP ou saco de filtroAlta carga de sólidos — priorizar capacidade de retenção
ARLA 32 / fertilizantes5–25 µmPP bobinadoCompatibilidade de ureia com PP — excelente
Remoção de cloro (pré-OR)N/A (adsorção)Carvão ativadoTrocar por tempo de serviço, não por aparência
Farmacêutico / alimentício1–10 µmPP plissadoVerificar grau do PP para conformidade regulatória
Fluidos de corte base água10–50 µmPP bobinadoCavacos metálicos finos — verificar carga de sólidos abrasivos
Tabela 3 — Seleção de elemento filtrante por aplicação industrial. Valores indicativos — ajustar conforme análise granulométrica dos contaminantes reais e qualidade requerida.

10. Especificações técnicas da linha Mabily

10.1 Alcance da linha

Capacidade mínima
1.200
L/h — modelo MB-BF-1200
Capacidade máxima
15.000
L/h — modelo MB-BF-15000
Faixa de temperatura
–20 a 80°C
toda a linha, operação contínua
Tanque atendido
até 10.000 L
dependendo do modelo
Material construtivo
PP integral
corpo, rotor, alojamento do filtro
Pressão máxima
12–30 PSI
0,8 a 2,1 bar — conforme modelo

10.2 Tabela completa de modelos

ModeloTanque IndicadoCapacidadeVazãoElementos FiltrantesBombaConexões (E/S)Pressão Máx.
MB-BF-1200até 600 L1.000 L/h25 L/min1 un. Ø60 × 500 mmMB 1400¾” / ¾”12 PSI
MB-BF-2000até 1.200 L2.000 L/h50 L/min1 un. Ø60 × 500 mmMB 100001″ / 1″16 PSI
MB-BF-4000até 2.000 L4.000 L/h50 L/minCartucho Big PPMB 100001¼” / 1½”20 PSI
MB-BF-6000até 3.500 L6.000 L/h100 L/min4 un. Ø60 × 500 mmMB 200001½” / 1¼”30 PSI
MB-BF-8000até 4.500 L8.000 L/h140 L/min6 un. Ø60 × 500 mmMB 200001½” / 1¼”30 PSI
MB-BF-15000até 10.000 L15.000 L/h140 L/min8 un. Ø60 × 500 mmMB 200001½” / 1¼”30 PSI
Tabela 4 — Especificações técnicas completas da linha Mabily de bombas filtro. Temperatura de serviço –20 °C a 80 °C para toda a linha. Elementos filtrantes em PP ou carvão ativado conforme aplicação.
Bomba filtro Mabily em operação — demonstração do funcionamento em ambiente industrial. Construção integral em polipropileno para soluções químicas compatíveis.

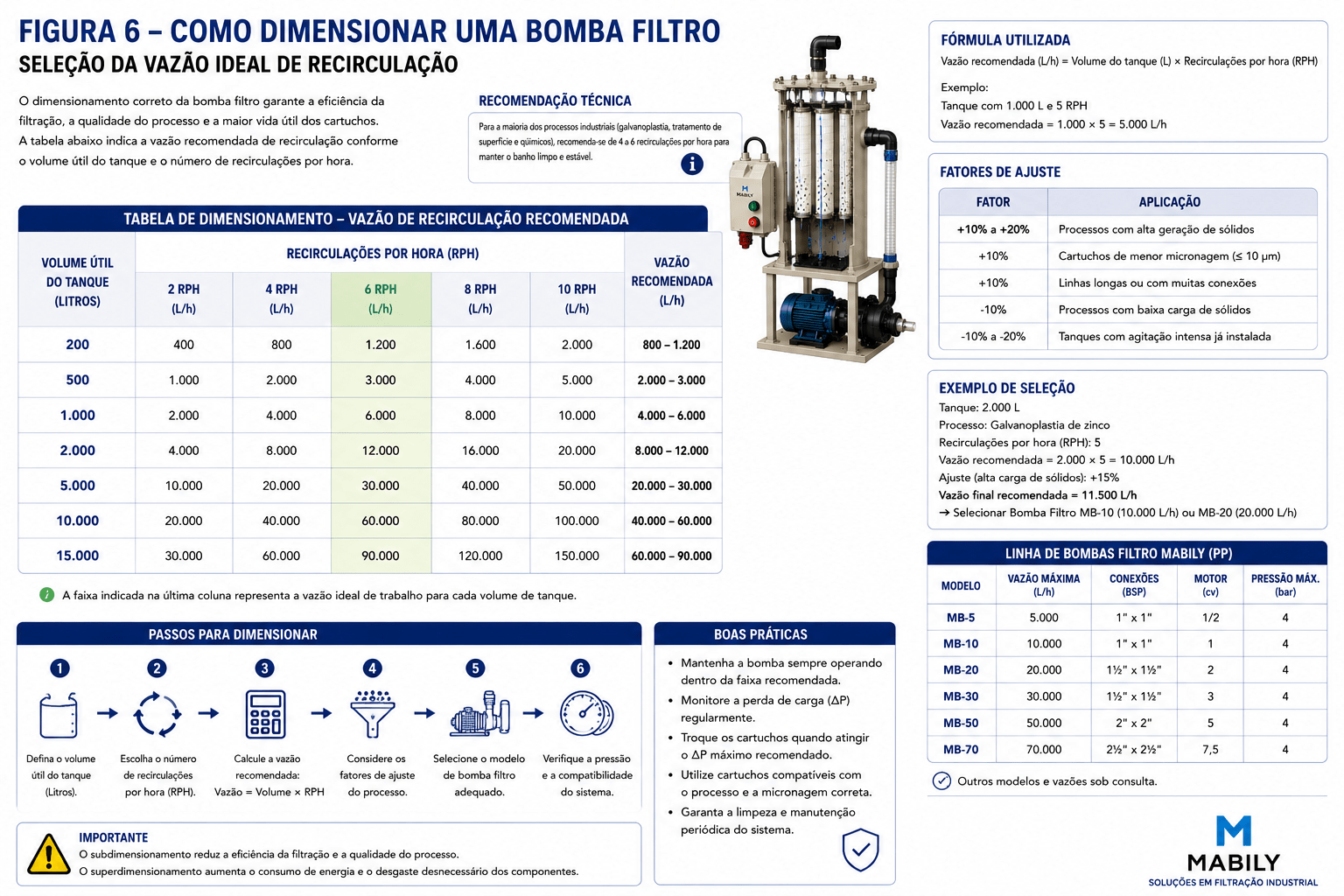

11. Dimensionamento — como selecionar o modelo correto

11.1 Critério primário: taxa de recirculação por processo

O parâmetro fundamental de seleção é a relação entre a vazão da bomba filtro e o volume do tanque. A literatura técnica internacional define faixas específicas por tipo de processo — mais exigentes do que o mínimo comumente praticado:

Tipo de ProcessoTaxa Mínima (piso)Taxa Recomendada (excelência)Observação
Galvanoplastia decorativa2 vol/h3–6 vol/hMaior taxa = menos defeitos de acabamento
Galvanoplastia de alto brilho / precisão3 vol/h5–10 vol/hMetais preciosos, eletrônica, PCB
Niquelagem química (electroless)5 vol/h≥10 vol/hPadrão de patentes de processo — USPTO
Anodização / tratamento de alumínio2 vol/h2–4 vol/hFiltração contínua comprovada melhora qualidade — AAC
Tingimento têxtil2 vol/h2–4 vol/hHomogeneidade de cor depende da circulação
Tratamento de água / pré-OR1–2 vol/h2–3 vol/hSDI da alimentação como critério de controle
Torres de resfriamento1–2 vol/h2–3 vol/hCarga biológica e de corrosão varia sazonalmente
ARLA 32 / fertilizantesConforme volume de produçãoDimensionar por produção horáriaFiltrar 100% do volume produzido por batelada
Tabela 5 — Taxas de recirculação recomendadas por tipo de processo, compiladas da literatura técnica internacional.
FÓRMULA BÁSICA DE SELEÇÃO:

Q_bomba (L/h) = Volume do tanque (L) × Taxa de recirculação desejada (vol/h)

Margem de projeto recomendada: Q_selecionado ≥ Q_calculado × 1,2

Exemplo: tanque 1.500 L, processo de anodização (TR = 3 vol/h) Q_calculado = 1.500 × 3 = 4.500 L/h Q_com margem = 4.500 × 1,2 = 5.400 L/h → selecionar MB-BF-6000

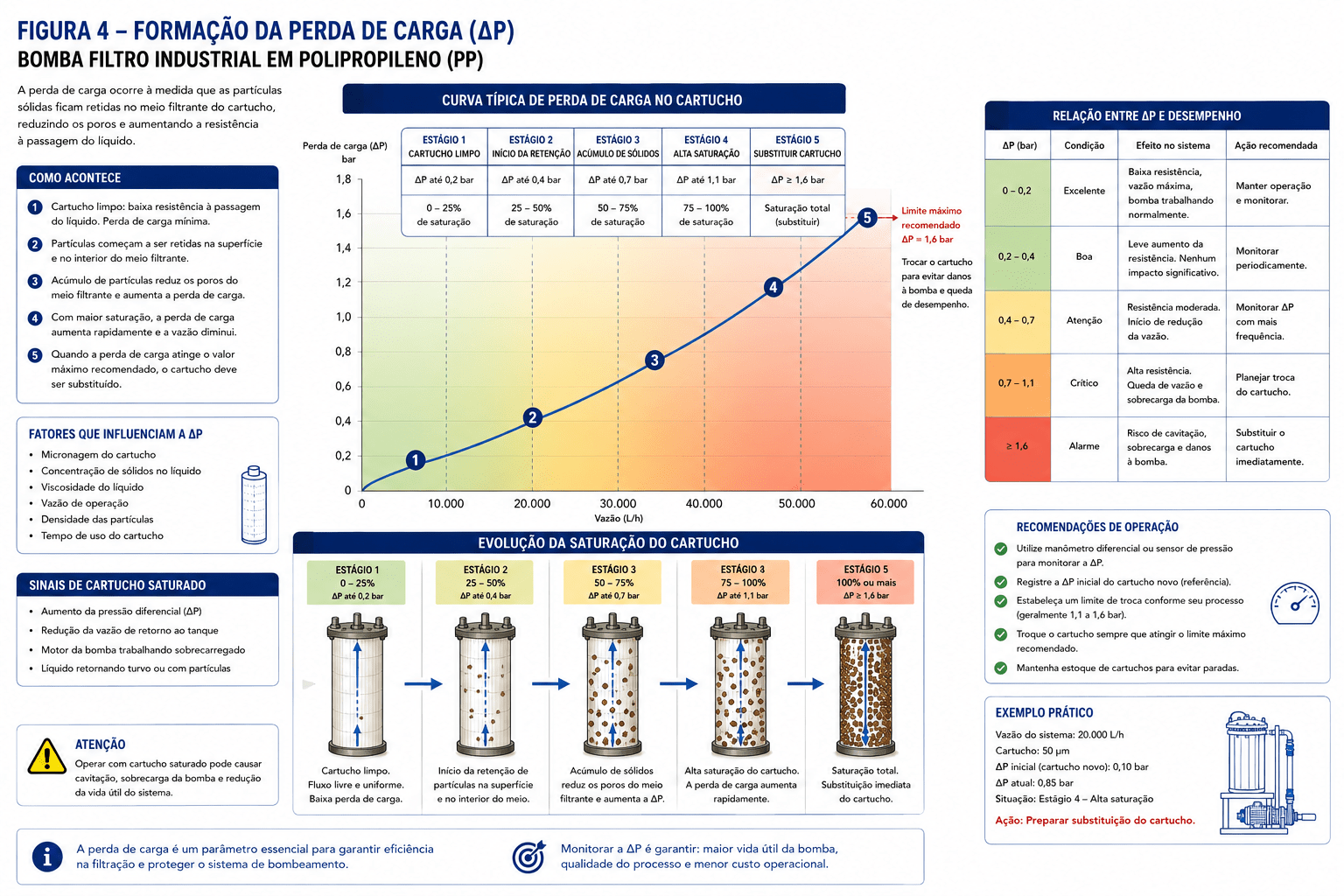

Conforme mostrado na Figura 4, a perda de carga (ΔP) nos cartuchos filtrantes aumenta progressivamente à medida que os sólidos se acumulam na superfície filtrante — esse comportamento é o principal indicador operacional de saturação do elemento.

Gráfico de perda de carga ΔP nos cartuchos da bomba filtro industrial — curva de saturação progressiva do elemento filtrante ao longo do tempo de operação
Figura 4 — Perda de Carga (ΔP) nos Cartuchos Filtrantes. O diferencial de pressão cresce de forma aproximadamente linear no início (saturação superficial) e tende a acelerar quando os poros internos do elemento começam a colmatar. A substituição deve ocorrer antes que ΔP atinja 80% da pressão máxima do modelo, para evitar sobrecarga na bomba e redução abrupta de vazão.

O monitoramento sistemático do ΔP — preferencialmente com manômetro diferencial instalado — é a forma mais objetiva de definir a frequência real de troca de cartuchos para cada processo específico, substituindo critérios subjetivos de aparência ou calendário fixo.

A margem de 20% compensa a queda progressiva de vazão por colmatação do cartucho ao longo do turno de trabalho — padrão internacional de projeto conservador.

11.2 Guia rápido de seleção por volume de tanque

A Figura 6 sintetiza os critérios de seleção do modelo de bomba filtro adequado conforme a vazão requerida, o volume do tanque e a taxa de recirculação desejada para o processo.

Critérios para seleção da bomba filtro industrial conforme vazão, volume do tanque e taxa de recirculação — diagrama de dimensionamento Mabily
Figura 6 — Dimensionamento da Bomba Filtro Industrial. Matriz de seleção combinando volume do tanque (eixo vertical), taxa de recirculação desejada (eixo horizontal) e modelo recomendado (células). A interseção dos dois parâmetros operacionais indica o modelo mínimo adequado; adicionar 20% de margem leva ao modelo de projeto.

O diagrama da Figura 6 é um ponto de partida rápido para pré-seleção. A confirmação final deve sempre considerar também a micragem do elemento filtrante, a temperatura de operação e a compatibilidade química do produto — parâmetros detalhados nas tabelas anteriores deste guia.

Fig. 1 — Seleção de Modelo por Volume do Tanque (TR = 2 vol/h base; TR = 3 vol/h alta contaminação)
MB-BF-1200 MB-BF-2000 MB-BF-4000 MB-BF-6000 MB-BF-8000 MB-BF-15000 600L 1.200L 2.000L 3.500L 4.500L 10.000L TR 2×/h (mínimo) TR 3×/h (alta contaminação)
Fig. 1 — Volume máximo de tanque por modelo. Barra sólida = TR 2×/h (mínimo). Barra translúcida = TR 3×/h (alta contaminação — selecionar modelo do próximo nível).

11.3 Matriz de seleção por setor industrial

Setor / AplicaçãoVolume Típico do TanqueModelo IndicadoObservação de Especificação
Galvanoplastia pequena escala / bancada100–500 LMB-BF-1200Micragem 1–5 µm; verificar compatibilidade química
Galvanoplastia industrial média500–1.200 LMB-BF-2000Alta recirculação melhora acabamento
Anodização / fosfatização média1.000–2.000 LMB-BF-4000Big PP para maior intervalo entre trocas
Linhas de tratamento de superfície de grande porte2.000–4.000 LMB-BF-6000 ou MB-BF-8000Múltiplos elementos — reduz paradas para manutenção
Tingimento têxtil (jigger / jet)500–3.000 LMB-BF-2000 a MB-BF-6000Temperatura até 80°C — dentro da especificação PP
ARLA 32 / fertilizante líquido1.000–5.000 LMB-BF-4000 a MB-BF-8000Selecionar por volume de produção horária
Pré-filtração para osmose reversaConforme sistemaMB-BF-2000 a MB-BF-6000SDI pós-filtro como critério de aceitação
Torre de resfriamento industrial2.000–10.000 LMB-BF-6000 a MB-BF-15000Alta carga variável — prever múltiplos elementos
Fluidos de corte / usinagem300–2.000 LMB-BF-1200 a MB-BF-4000Verificar abrasividade dos cavacos vs. cartucho PP
Hidroponia / solução nutritiva200–2.000 LMB-BF-1200 a MB-BF-4000PP inerte — sem contaminação de nutrientes
Indústria química geralVariávelConforme volume e TR desejadaVerificar compatibilidade química antes da especificação
Grandes tanques industriais5.000–10.000 LMB-BF-150008 elementos em paralelo — máxima vida útil de cartucho
Tabela 6 — Matriz de seleção de modelo Mabily por setor industrial e volume de tanque. Para processos de alta contaminação, selecionar o modelo do nível acima da capacidade calculada.

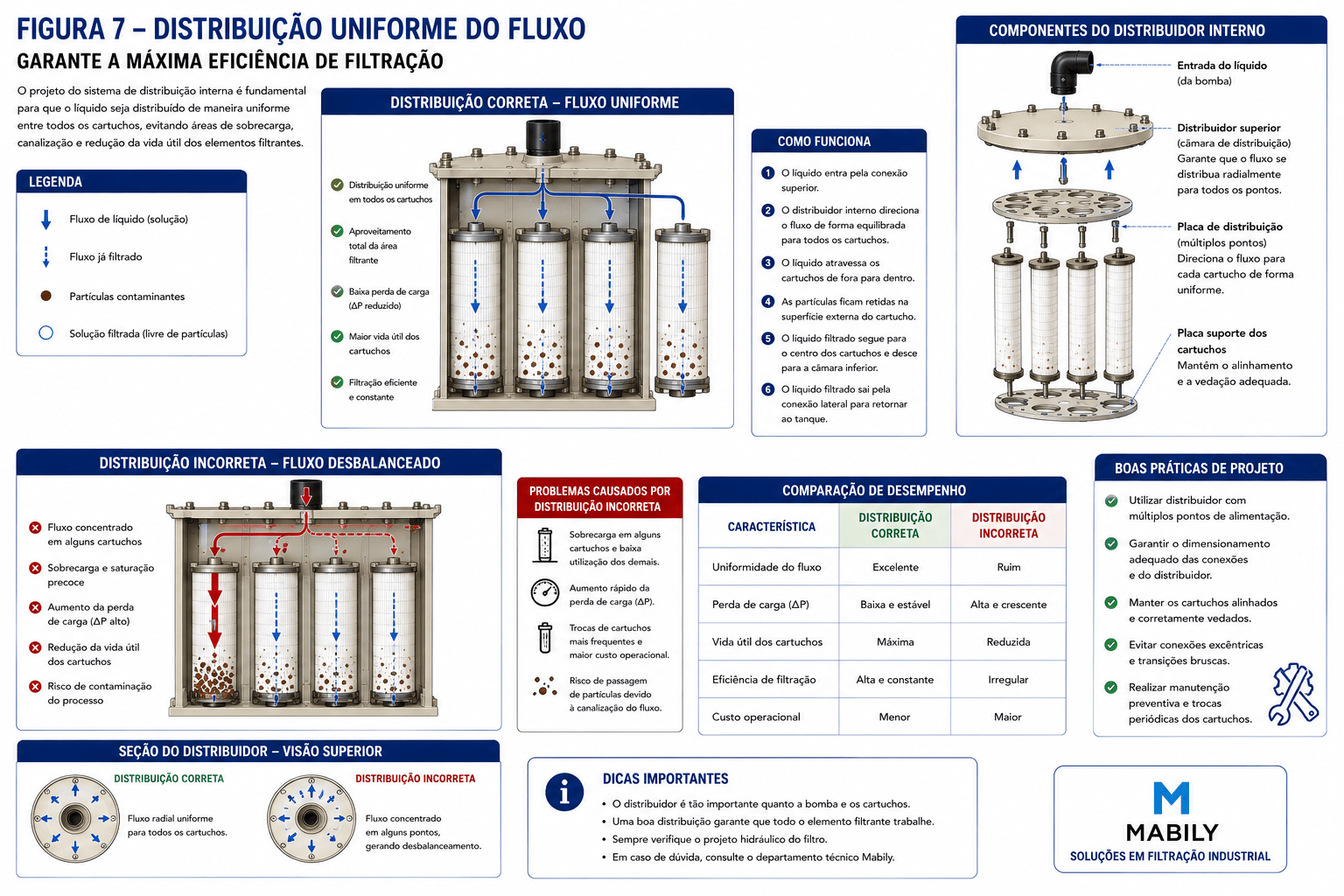

A Figura 7 ilustra como a distribuição uniforme do fluxo entre os múltiplos cartuchos nos modelos MB-BF-6000, MB-BF-8000 e MB-BF-15000 aumenta a eficiência global da filtração e prolonga a vida útil de cada elemento individualmente.

Distribuição uniforme do fluxo entre múltiplos cartuchos filtrantes na bomba filtro industrial — comparação entre distribuição homogênea e distribuição desigual de vazão
Figura 7 — Distribuição Uniforme do Fluxo nos Cartuchos. Quando o projeto hidráulico do alojamento garante distribuição uniforme (esquerda), todos os cartuchos operam à mesma carga e saturam de forma homogênea. Distribuição desigual (direita) sobrecarrega os cartuchos centrais e subutiliza os externos — reduzindo a vida útil efetiva do conjunto e criando pontos de ruptura prematura.

A homogeneidade de distribuição de fluxo é um parâmetro de projeto que diferencia equipamentos de qualidade superior. Nos modelos Mabily com múltiplos elementos, a câmara de distribuição é dimensionada para garantir equalização de pressão entre todos os cartuchos instalados.

12. O que os padrões internacionais ensinam

12.1 Lições da engenharia internacional de filtração

As referências técnicas internacionais — NASF (National Association for Surface Finishing), Products Finishing Magazine, Aluminum Anodizers Council, SERFILCO e literatura de patentes USPTO — consolidam práticas que raramente aparecem em catálogos de fornecedores nacionais:

  • Margem de capacidade obrigatória: dimensionar sempre com 20% acima do calculado para compensar colmatação progressiva do cartucho;
  • Filtração em cascata: os melhores resultados vêm de filtrar não apenas o banho principal, mas também os estágios de pré-tratamento (desengraxe, ativação, enxágues);
  • Separação de funções do carvão: carvão ativado é tratamento de adsorção — não filtração mecânica. Usá-lo no circuito contínuo de banhos com aditivos orgânicos remove os aditivos ativos junto com os contaminantes;
  • Posicionamento do retorno: o retorno filtrado ao tanque deve criar circulação laminar próxima à superfície de trabalho — não turbulência vertical que incorpore ar ao processo;
  • Monitoramento por pressão diferencial: instalar manômetro diferencial para gestão objetiva da troca de cartucho — não por aparência visual ou calendário fixo.

13. Instalação e manutenção

13.1 Boas práticas de instalação

  • Posicionamento da sucção: próximo ao fundo do tanque (sem encostar), onde a concentração de sólidos sedimentados é maior — maximiza eficiência de captura;
  • Retorno filtrado: direcionado lateralmente e abaixo do nível de trabalho, criando circulação laminar — nunca diretamente para cima (incorpora ar) nem direto para a sucção (curto-circuito);
  • Válvulas de isolamento: instalar na entrada e saída para troca de cartucho sem parar nem esvaziar o tanque;
  • Manômetro diferencial: instalar entre entrada e saída do alojamento filtrante para monitoramento objetivo de saturação;
  • Nivelamento e acesso: instalação horizontal firme, com espaço superior suficiente para remoção vertical do cartucho.

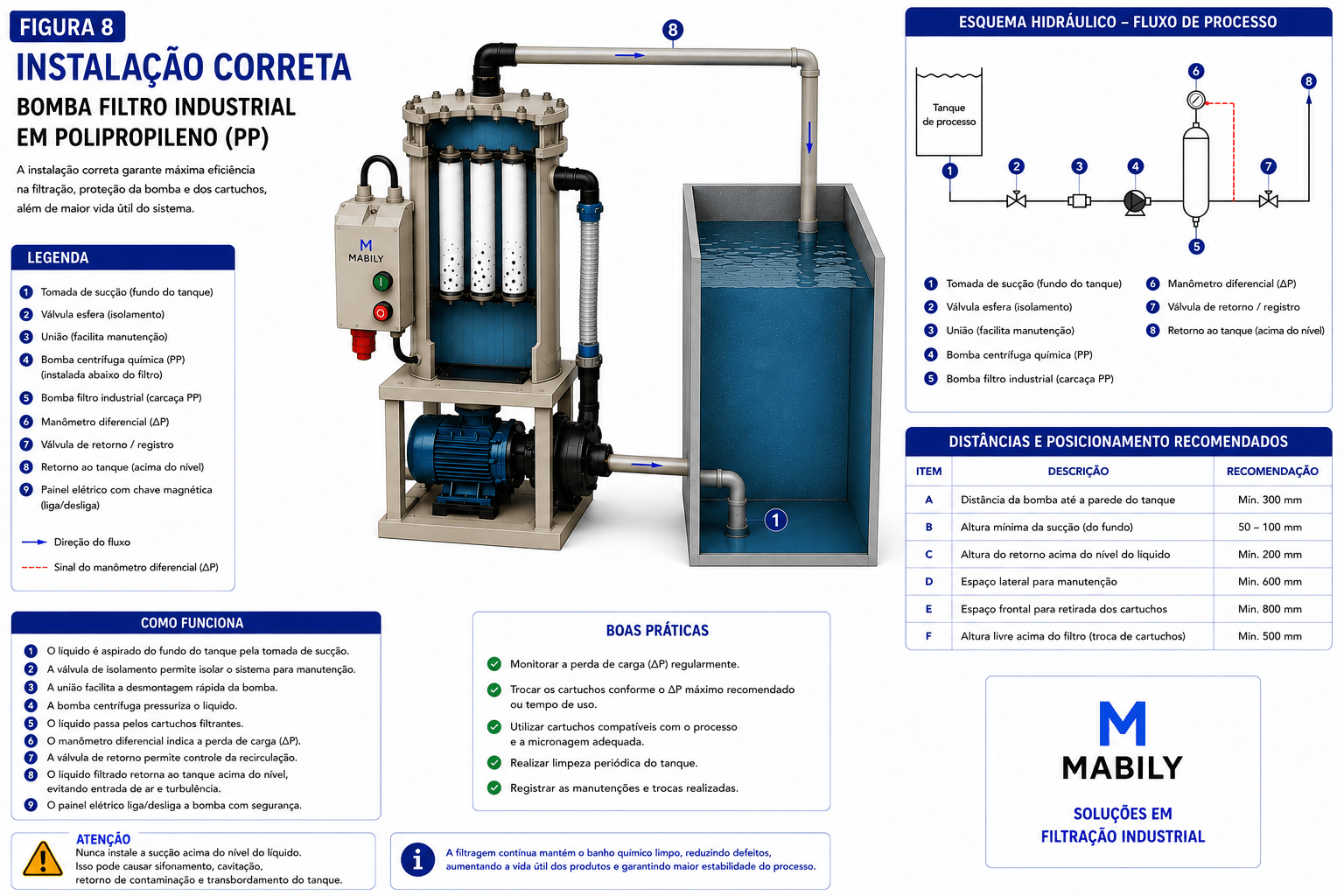

A Figura 8 apresenta um exemplo de instalação correta da bomba filtro em tanque industrial, aplicando na prática todas as recomendações listadas acima — posicionamento de sucção, retorno laminar, válvulas de isolamento e manômetro diferencial.

Instalação correta da bomba filtro industrial em tanque de processo — posicionamento de sucção no fundo, retorno lateral, válvulas de isolamento e manômetro diferencial
Figura 8 — Instalação Correta da Bomba Filtro Industrial. Detalhe das posições de sucção (próxima ao fundo), retorno (lateral e abaixo do nível de trabalho), válvulas de isolamento nas duas conexões e manômetro diferencial para monitoramento de ΔP. A bomba é instalada em plano horizontal firme com espaço superior livre para remoção vertical dos cartuchos.

Seguir o esquema de instalação da Figura 8 desde o início evita os erros mais comuns que comprometem a eficiência de filtração: curto-circuito hidráulico, incorporação de ar ao processo e impossibilidade de troca de cartucho sem parada de produção.

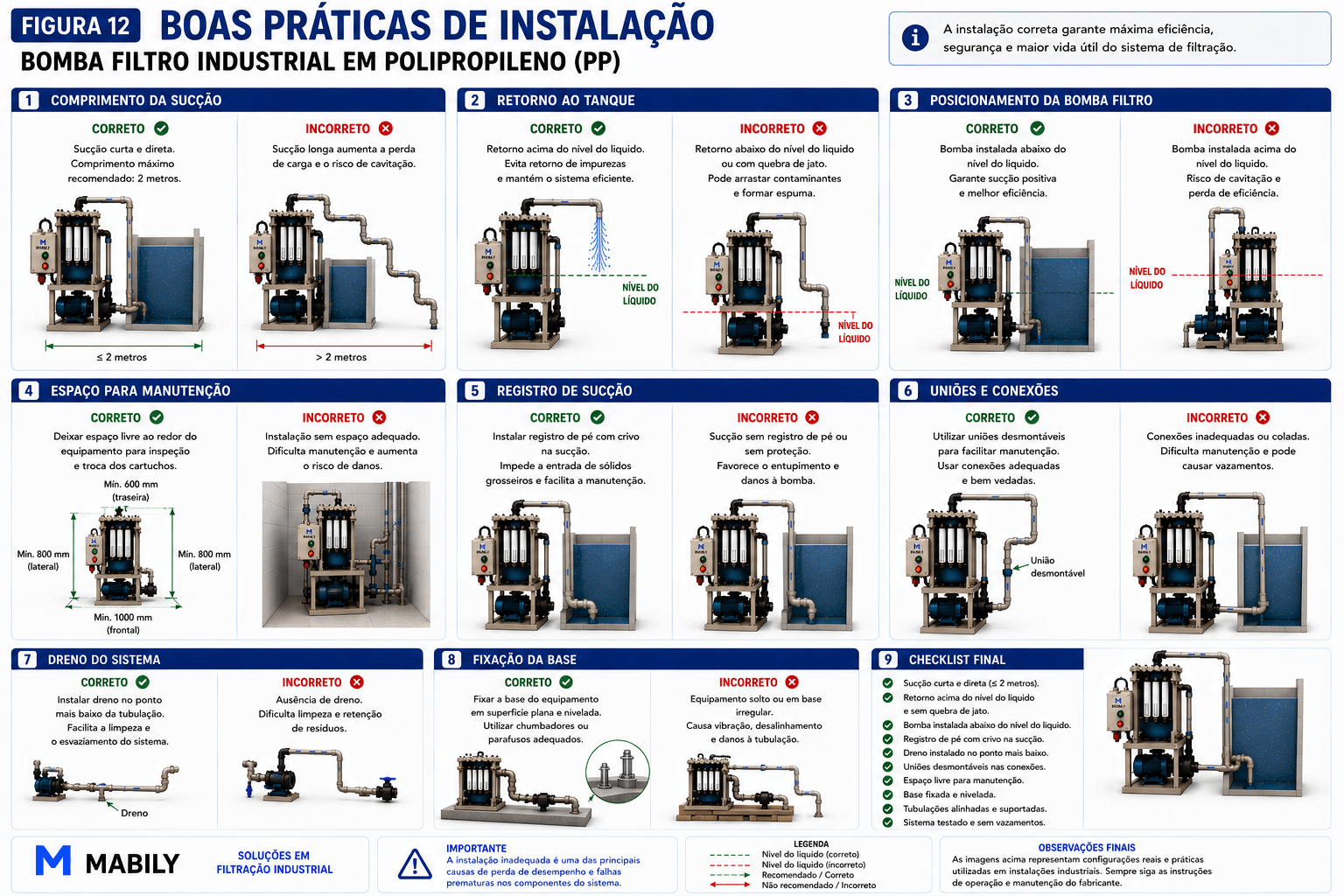

A Figura 12 consolida as recomendações de engenharia sobre tubulações, registros, conexões e posicionamento em um único diagrama de referência para instaladores e técnicos de manutenção.

Boas práticas de instalação da bomba filtro industrial — recomendações de engenharia sobre tubulações, registros, conexões, posicionamento, drenagem e acesso para manutenção
Figura 12 — Boas Práticas de Instalação da Bomba Filtro Industrial. Diagrama de referência de engenharia cobrindo: dimensionamento da tubulação de sucção e descarga, posicionamento das válvulas de isolamento, especificação de conexões compatíveis com PP, previsão de dreno para manutenção, requisitos de base e nivelamento, e espaço livre mínimo para acesso e remoção de cartuchos.

As boas práticas de instalação da Figura 12 são válidas para qualquer modelo da linha Mabily e para qualquer tipo de processo — desde galvanoplastia até tratamento de efluentes. Segui-las na fase de projeto elimina a necessidade de adaptações custosas após a entrada em operação.

13.2 Indicadores operacionais de saturação do cartucho

IndicadorCondição NormalSinal de SaturaçãoAção
Pressão diferencialPróxima de zero / valor inicialAcima de 80% da pressão máximaSubstituição imediata do elemento
Vazão de retornoFluxo visível e contínuoRedução perceptível ou intermitênciaInspeção e troca do cartucho
Aparência do cartucho PPCor clara e homogêneaColoração escura, depósito visívelSubstituição
Qualidade do processoProduto dentro dos padrõesDefeitos de acabamento, turbidez crescenteVerificar todo o sistema de filtração
Intervalo histórico de trocaEstável conforme históricoIntervalo reduzindo progressivamenteInvestigar aumento de carga de sólidos
Tabela 7 — Indicadores operacionais de saturação do elemento filtrante.

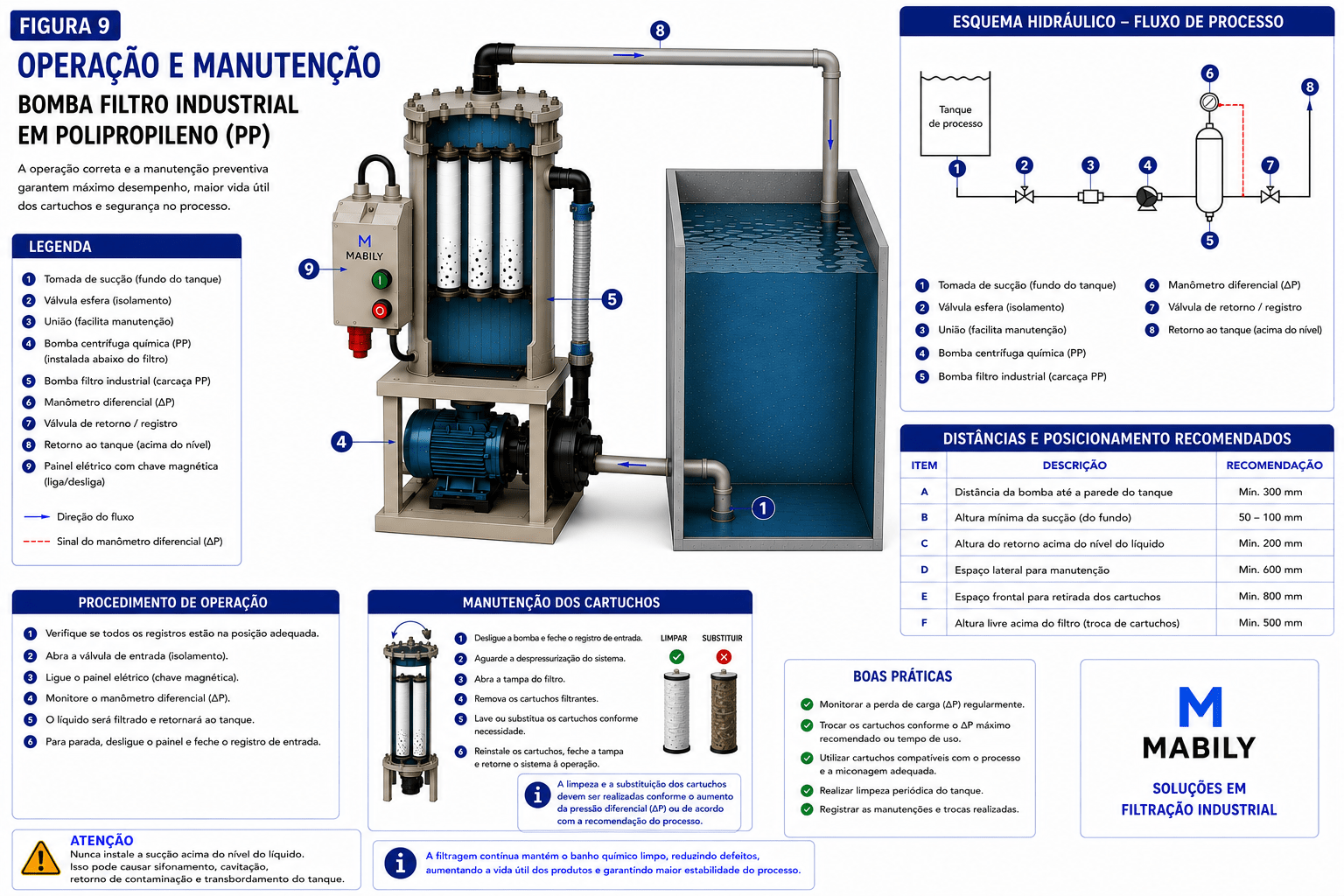

A Figura 9 detalha os procedimentos corretos para cada fase de operação da bomba filtro — partida, operação contínua, monitoramento em turno e desligamento —, organizados em checklist operacional para uso diário pelo operador.

Procedimentos de operação da bomba filtro industrial — partida, operação contínua, monitoramento e desligamento — checklist operacional para banhos químicos industriais
Figura 9 — Operação da Bomba Filtro Industrial. Checklist de procedimentos operacionais por fase: verificações de pré-partida (nível do tanque, válvulas abertas, fixações), monitoramento durante operação (ΔP, vazão de retorno, temperatura) e procedimento de desligamento seguro para manutenção ou troca de cartuchos.

A padronização dos procedimentos de operação — com base no checklist da Figura 9 — reduz a variabilidade operacional entre turnos e evita os erros de partida mais comuns, como iniciar a bomba com válvulas fechadas ou com o cartucho não encaixado corretamente.

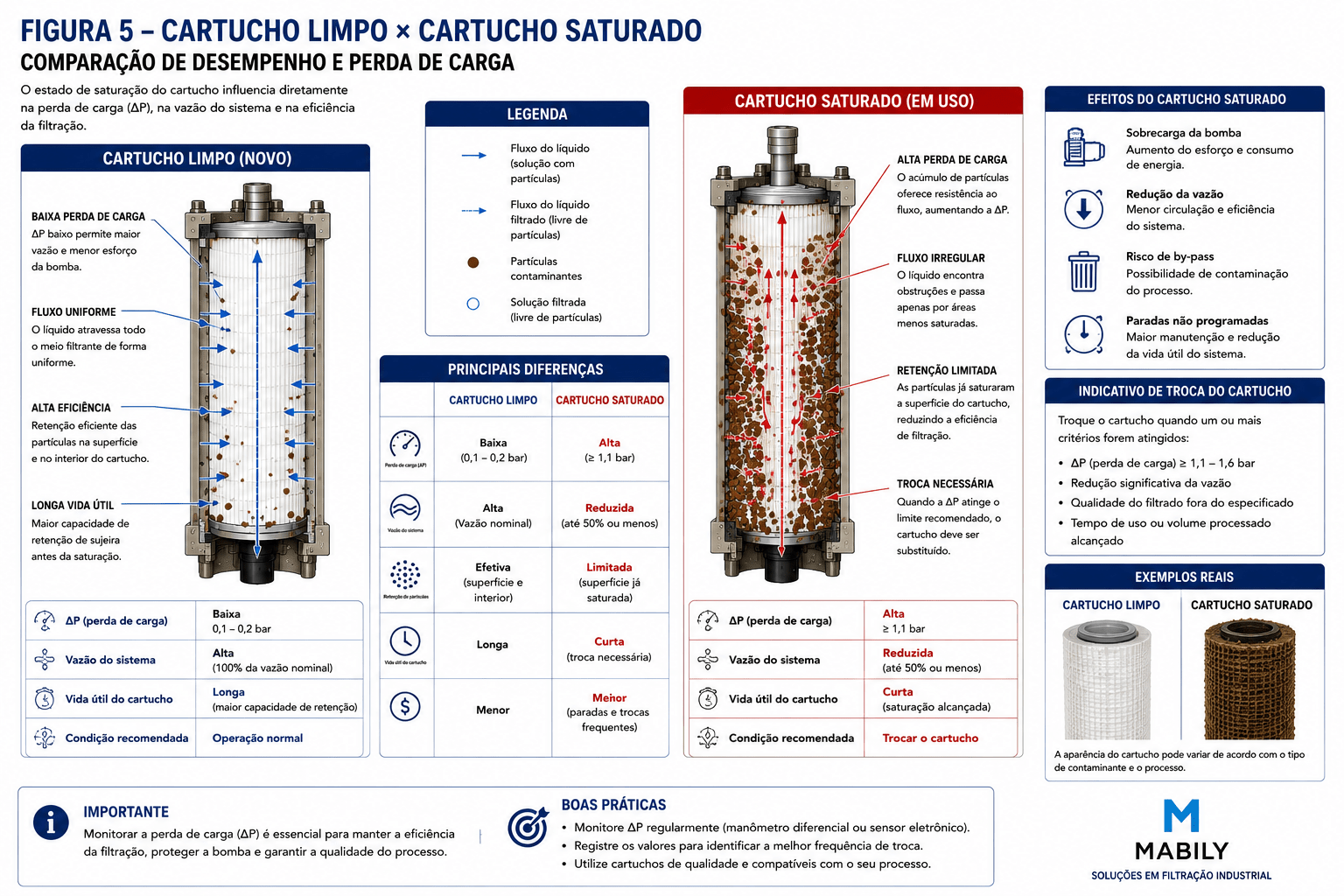

A Figura 5 complementa a tabela anterior com uma comparação visual direta entre cartucho limpo e cartucho saturado, evidenciando as diferenças de aparência, coloração e depósito de sólidos.

Comparação visual entre cartucho filtrante limpo e cartucho saturado em bomba filtro industrial — diferença de coloração, depósito de sólidos e impacto na vazão de filtração
Figura 5 — Cartucho Limpo vs. Cartucho Saturado. À esquerda, cartucho novo com superfície filtrante limpa e coloração uniforme. À direita, cartucho saturado com deposição visível de sólidos, coloração escurecida e porosidade comprometida. A vazão de filtração de um cartucho saturado pode ser 40–70% inferior à de um cartucho novo nas mesmas condições de operação.

Embora a inspeção visual seja um indicador útil, ela é sempre complementar — e nunca substituta — do monitoramento por pressão diferencial, que detecta a saturação antes que ela se torne visível externamente.

14. Perguntas frequentes

A bomba filtro substitui o tratamento químico do banho?

Não. A bomba filtro remove particulados físicos — sólidos em suspensão, precipitados, fibras, partículas metálicas. Ela não corrige pH, não repõe compostos químicos consumidos no processo, não remove íons dissolvidos. Filtração mecânica e controle analítico do banho são complementares, nunca substitutos.

Qual a frequência correta de troca do cartucho?

Não existe uma frequência universal — ela depende da carga de sólidos do processo e da micragem do cartucho. Em galvanoplastia com 5 µm, trocas semanais são comuns em linhas intensivas. Com cartucho de 25 µm em processo de menor carga, o intervalo pode ser mensal. A referência correta é o monitoramento de queda de pressão diferencial. Registrar e analisar o histórico de intervalos reais é a abordagem mais precisa para cada instalação específica.

Posso usar carvão ativado no filtro do meu banho de galvanoplastia?

Depende do tipo de banho. Em banhos sem aditivos orgânicos, pode ser usado em circuito contínuo com cautela. Em banhos com agentes brilhantes (níquel brilhante, cobre ácido, zinco decorativo), o carvão ativado no circuito contínuo remove os aditivos funcionais junto com os contaminantes — sem seletividade. O protocolo correto é tratamento em batelada periódica fora de produção, sob orientação do fornecedor dos aditivos. Nunca usar carvão em banhos de cromação com ácido crômico.

A bomba filtro pode trabalhar com temperatura negativa?

A linha Mabily é especificada para –20°C. Porém, o fluido processado deve permanecer líquido — soluções aquosas congelam próximas a 0°C. Operar com fluido parcialmente sólido danifica a bomba e obstrui o sistema filtrante.

Qual a diferença entre o cartucho padrão Ø60 × 500 mm e o Big PP?

O cartucho Big PP tem diâmetro maior, resultando em maior área de filtração por elemento e maior capacidade de retenção de sólidos antes da saturação. Isso se traduz em intervalo mais longo entre trocas — vantajoso em processos de alta carga de sólidos como anodização, fosfatização e efluentes industriais, onde a vida útil do cartucho é fator crítico de custo operacional.

Como saber se a bomba filtro é compatível com o meu produto químico?

O critério é a compatibilidade do polipropileno com o produto específico — considerando concentração real, temperatura de operação e regime de contato (contínuo ou intermitente). A Mabily disponibiliza suporte técnico para análise de compatibilidade antes da especificação. Para produtos fora do portfólio padrão de compatibilidade do PP, é possível estudar alternativas em outros materiais.

É possível usar a bomba filtro em série com outros equipamentos de filtração?

Sim. A bomba filtro Mabily é frequentemente usada como pré-filtração (remoção de particulados grosseiros) antes de filtros de precisão mais fina, membranas de osmose reversa ou leitos de resina de troca iônica. Nesse arranjo, ela protege os equipamentos downstream e estende significativamente a vida útil dos filtros de maior custo.

15. Diagnóstico de falhas — guia de troubleshooting

15.1 Sintomas, causas e ações corretivas

O diagnóstico correto de falhas é a diferença entre uma parada de 15 minutos para ajuste e uma substituição de equipamento desnecessária. Observe na Figura 11 como o guia de troubleshooting organiza os principais sintomas, suas causas prováveis e as ações corretivas correspondentes — permitindo diagnóstico sistemático em campo.

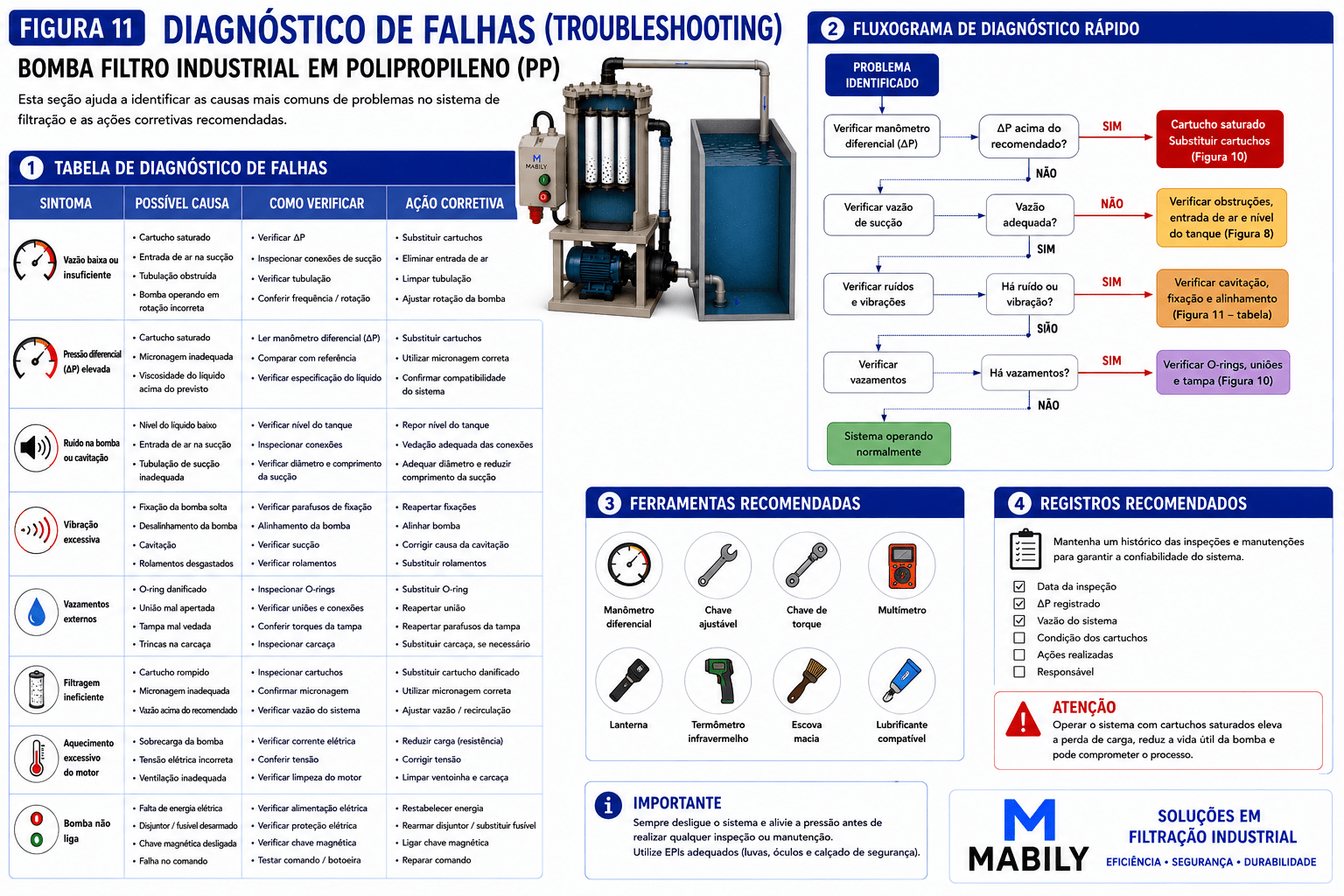

Diagnóstico de falhas da bomba filtro industrial — tabela de troubleshooting com sintomas, causas prováveis e ações corretivas para problemas de vazão, pressão, vedação e desempenho de filtração
Figura 11 — Diagnóstico de Falhas da Bomba Filtro Industrial. Tabela de troubleshooting organizada por sintoma observado, com causas prováveis e ação corretiva recomendada para cada cenário. Cobre os problemas mais comuns em campo: queda de vazão, ΔP excessivo, vazamentos, ruído anormal e deterioração da qualidade de filtração.

O diagnóstico correto exige observação sistemática: registrar quando o sintoma apareceu, se é progressivo ou súbito, se coincidiu com troca de cartucho, mudança de produto ou alteração de temperatura. Essas informações, combinadas com a tabela da Figura 11, permitem identificar a causa raiz na maioria dos casos sem necessidade de suporte técnico externo.

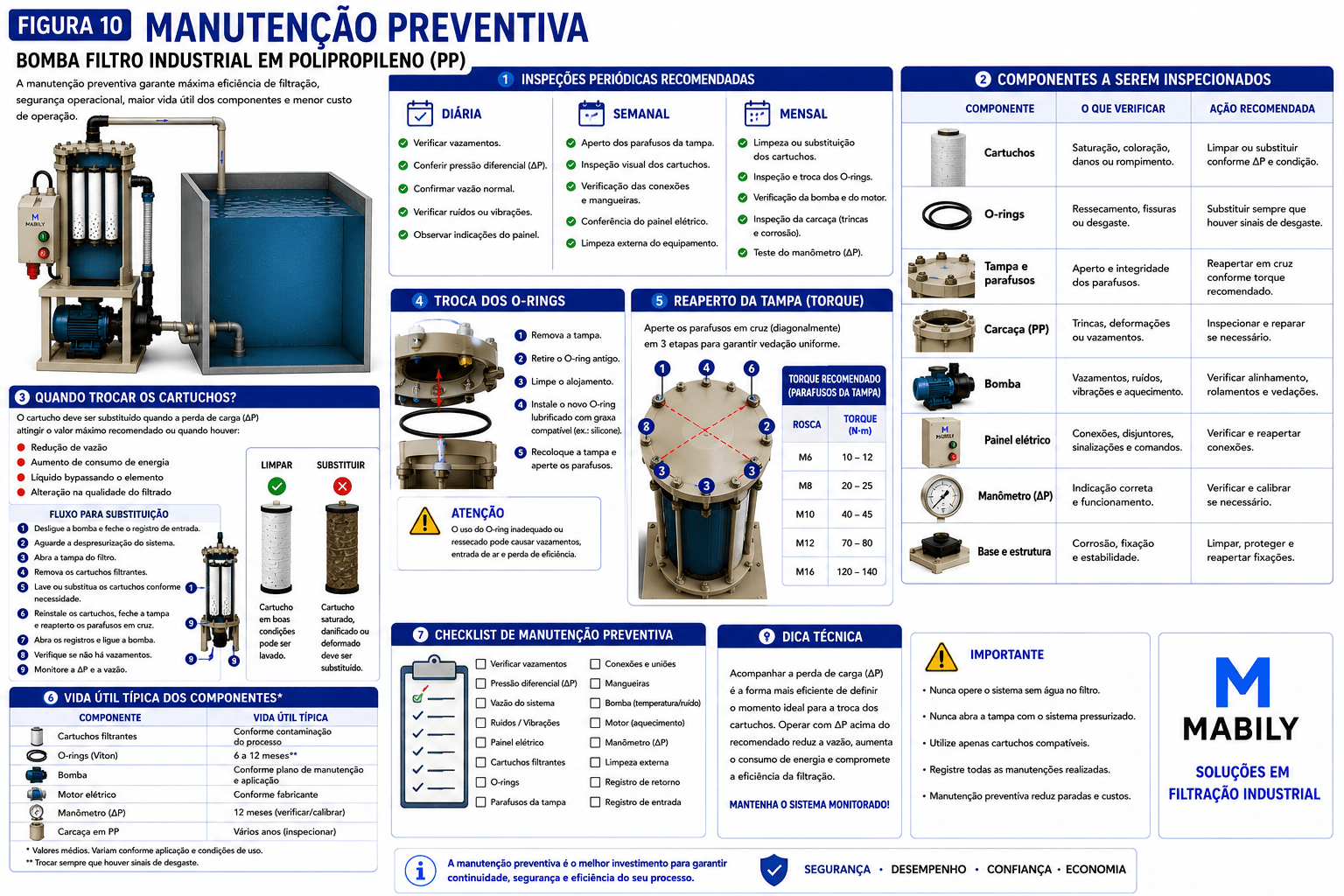

A Figura 10 apresenta o plano completo de manutenção preventiva da bomba filtro industrial, com intervalos recomendados para cada atividade de inspeção, limpeza e substituição de componentes.

Plano de manutenção preventiva da bomba filtro industrial em polipropileno — intervalos de troca de cartuchos, inspeção de O-rings, limpeza da carcaça e checklist de verificação periódica
Figura 10 — Manutenção Preventiva da Bomba Filtro Industrial. Plano de manutenção com atividades organizadas por frequência: verificações diárias (ΔP, vazão, nível), semanais (inspeção visual dos cartuchos, verificação de vedações), mensais (limpeza da carcaça, inspeção dos O-rings) e anuais (revisão completa do conjunto de bombeamento). Os intervalos devem ser ajustados conforme a carga de sólidos do processo real.

Um programa de manutenção preventiva estruturado — baseado na Figura 10 — reduz o custo total de operação ao prevenir falhas prematuras, prolongar a vida útil do equipamento e manter a eficiência de filtração dentro dos padrões de processo ao longo de toda a vida útil do equipamento.

Mabily Equipamentos Industriais
Precisa de uma bomba filtro para o seu processo?

Informe o volume do tanque, o produto químico e a temperatura de operação. Nossa equipe indica o modelo correto e elabora o orçamento sem compromisso.

Ver Linha Completa →

Referências Técnicas e Normativas

ISO 22241 (2006–2019)Diesel engines — NOx reduction agent AUS 32 — Quality requirements, test methods, handling, transport and storage.
NASF — National Association for Surface FinishingElectroplating & Surface Finishing Course — módulo de filtração e purificação de soluções. nasf.org
Products Finishing Magazine (pfonline.com)“Plating Bath Filtration: Q&A” e “Filter BEFORE the Plating Tank” — referências sobre filtração de banhos e uso de carvão ativado em galvanoplastia.
Aluminum Anodizers Council (anodizing.org)Technical Bulletins — série sobre filtração, controle de banhos de anodização e tratamento de efluentes de tingimento.
Astérion Technical Consulting (2016)“Filtration, Carbon Treatment and Maintenance of Plating Baths” — análise de sistemas de filtração em linhas de galvanoplastia.
SERFILCO — Technical Bulletin T-F144Filtração e deslamagem em tanques de fosfatização — parâmetros de projeto para sistemas de filtração em pré-tratamento industrial.
USPTO — Patente US 10731258Plating bath solutions — especificação de sistemas de filtração para niquelagem química com taxa mínima de recirculação de 10 vol/h.
DIN 50961 / ISO 1456Deposição eletrolítica de metais — especificações de qualidade de banhos e acabamento superficial.
ASTM B117 / ISO 9227Ensaios de névoa salina — método de referência para avaliação de proteção à corrosão de depósitos metálicos.
Lowenheim, F.A. (1978)Electroplating — fundamentals of surface finishing. McGraw-Hill — referência clássica em controle de banhos e filtração.
Stevenson, M.F. Jr. — Anoplate / ASM International“Anodizing” — capítulo técnico com parâmetros de operação de banhos de anodização no Metals Handbook.
Finishing.com / Ted Mooney, P.E.“Carbon treatment of plating solutions” e “Aluminum Anodizing — FAQs” — fórum técnico internacional de referência em acabamento superficial.

Nota de aplicabilidade: as recomendações de micragem, frequência de troca, modelos e taxas de recirculação são orientações de caráter técnico geral. A especificação definitiva deve ser precedida de análise das condições reais de processo. A Mabily disponibiliza suporte técnico para seleção e especificação conforme a aplicação do cliente.

© Mabily — Conteúdo Técnico Industrial. Material de caráter educacional e informativo para profissionais de engenharia, compras técnicas e gestão de processos industriais.

Rolar para cima
