A Mabily fabrica bombas de transferência para produtos químicos montadas sobre carrinho, indicadas para movimentar líquidos entre tanques, IBCs, bombonas, reservatórios, caminhões-tanque e diferentes pontos da planta industrial.

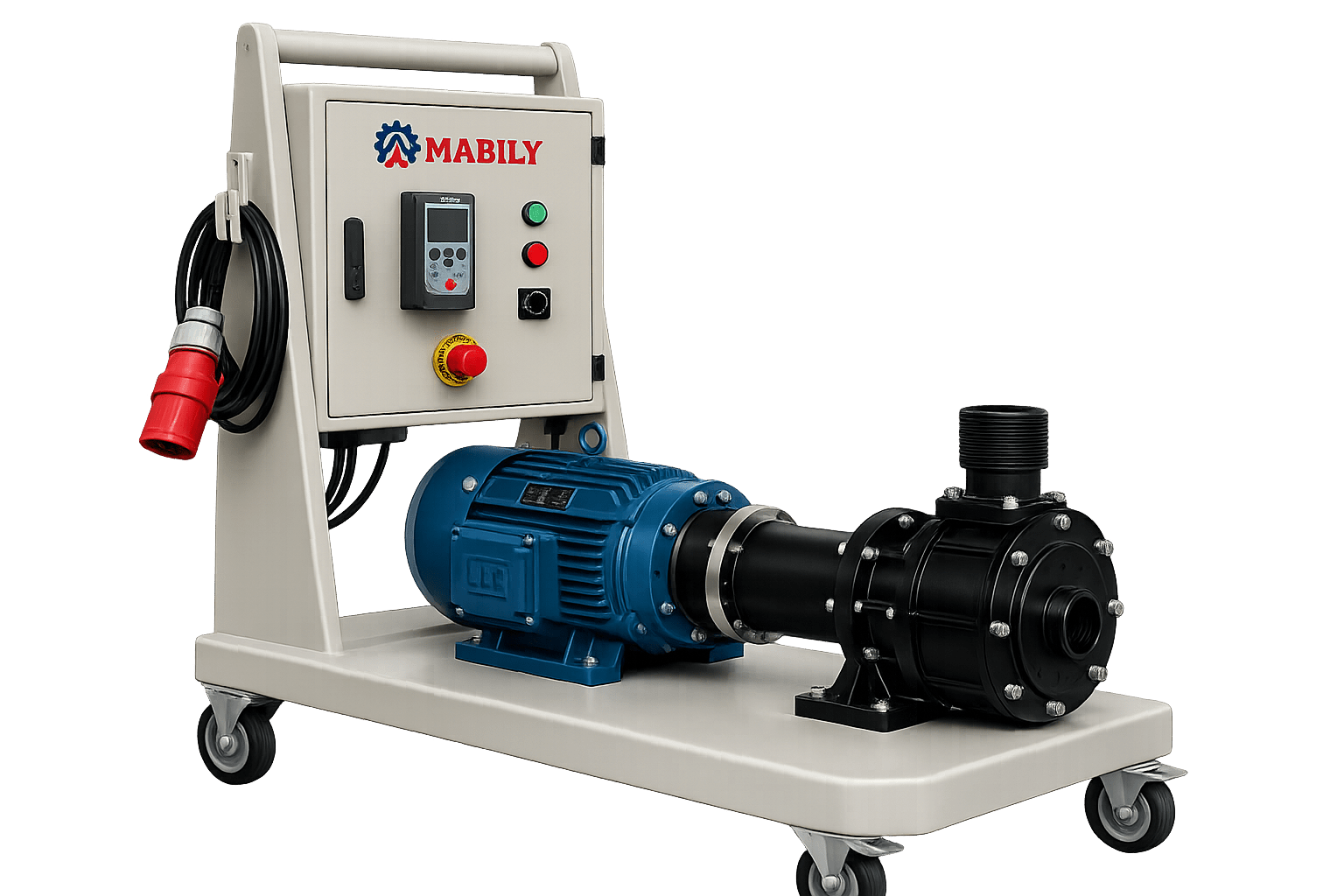

O conjunto pode ser fornecido com chave magnética ou painel completo com inversor de frequência e temporizador, permitindo controle de vazão, tempo de transferência e operação mais prática no processo.
Projeto próprio Mabily — configuração MB 20.000 com painel
A bomba de transferência com carrinho é indicada para empresas que precisam de mobilidade na movimentação de produtos químicos. Em vez de instalar uma bomba fixa em cada tanque, o conjunto móvel pode ser deslocado até o ponto de uso, reduzindo instalações permanentes e facilitando operações de transferência.
Carrinho com rodízios giratórios com trava para movimentar a bomba entre diferentes pontos da fábrica.
Bombas em polipropileno, com opção em PVDF para produtos mais agressivos quando o PP não atende.

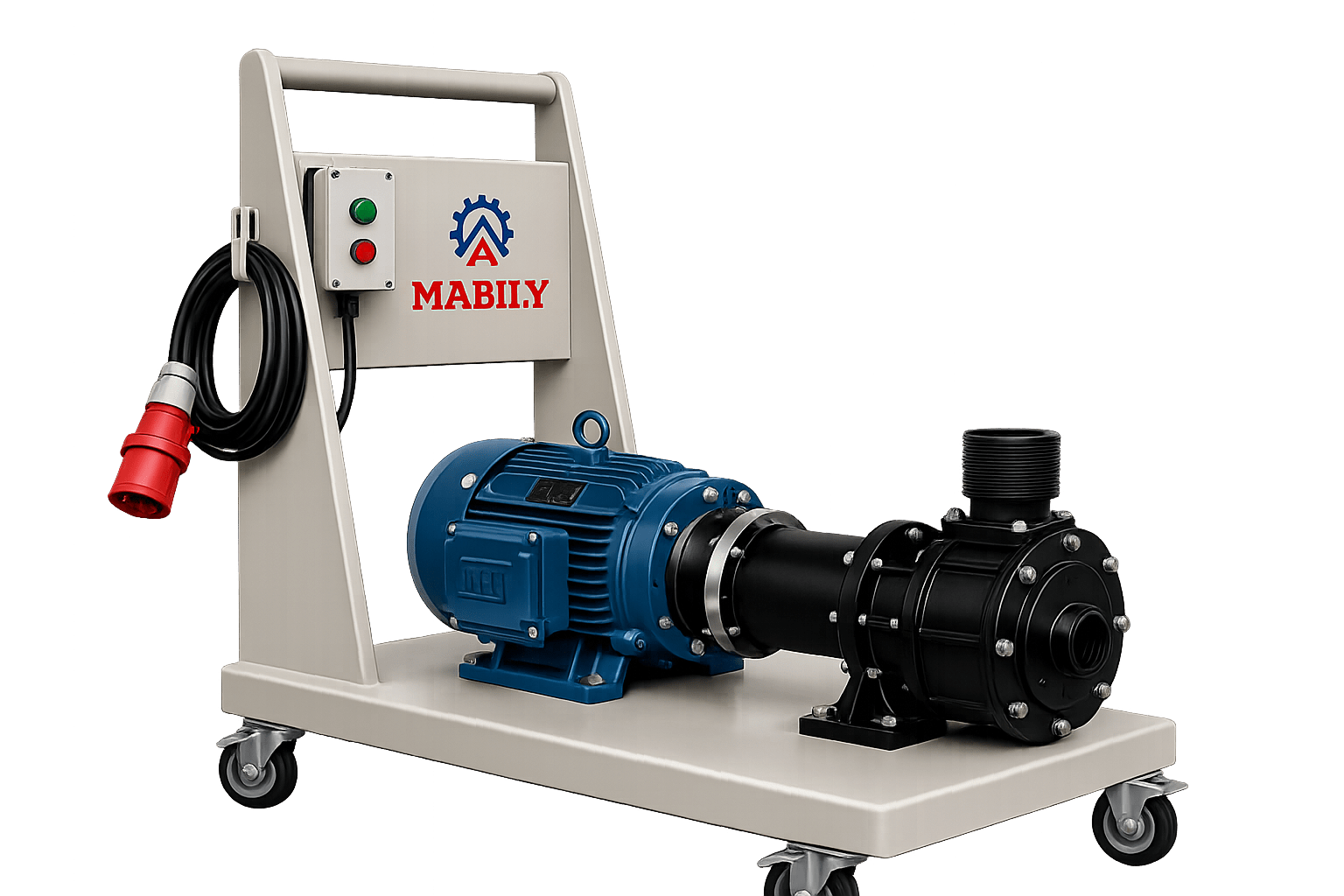

Versões com chave magnética ou painel com inversor de frequência e temporizador.
Configurações reais de fabricação
Os desenhos abaixo apresentam quatro configurações de referência já desenvolvidas pela Mabily: MB 5000 vertical e MB 20.000 horizontal, ambas disponíveis com painel de comando ou chave magnética. O conjunto definitivo é dimensionado conforme o produto químico, a vazão, a pressão, a alimentação elétrica e a rotina operacional.

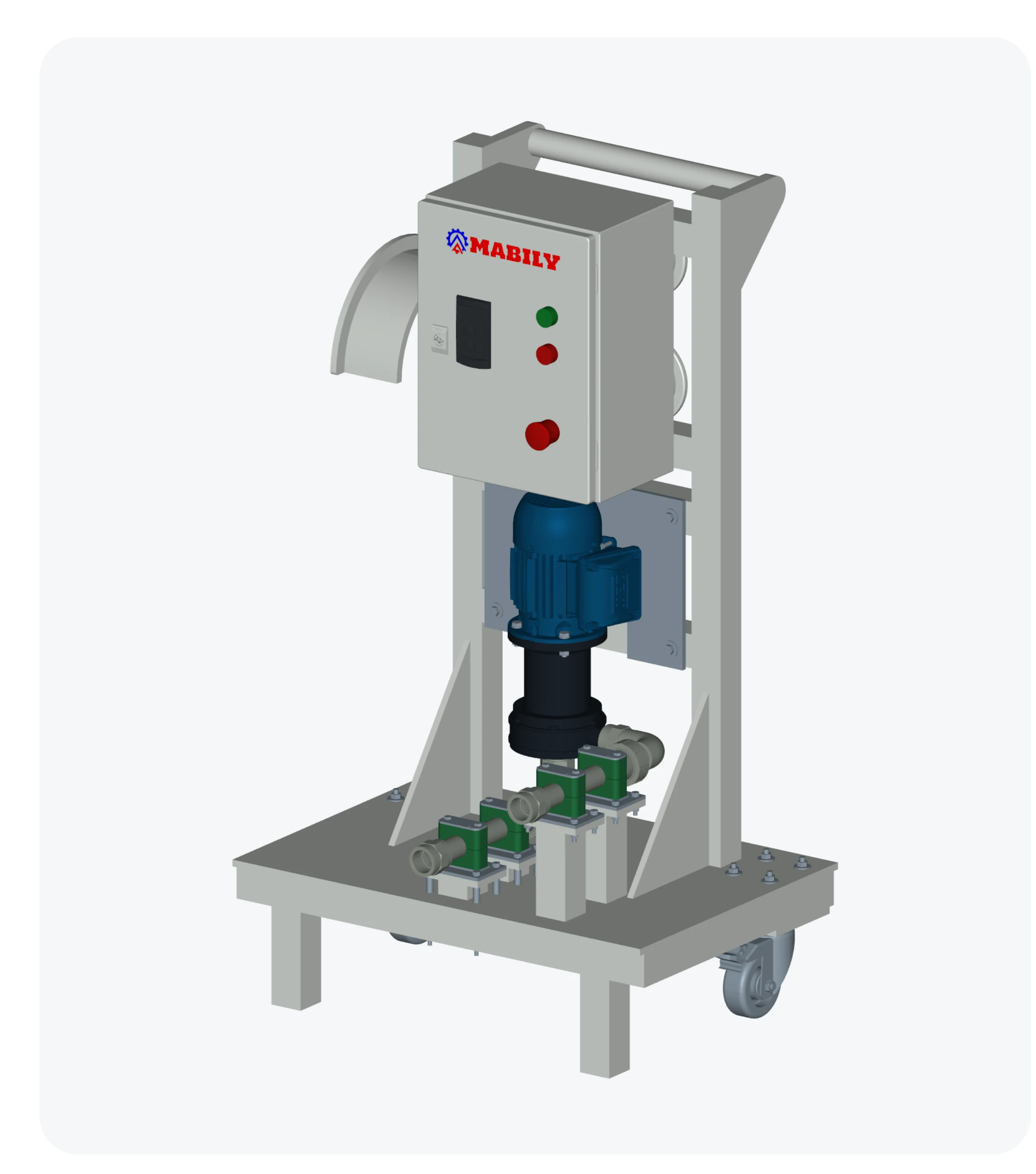

Projeto próprio MabilyMB 5000 · montagem vertical
Conjunto compacto para transferência química com controle de rotação e comandos frontais.

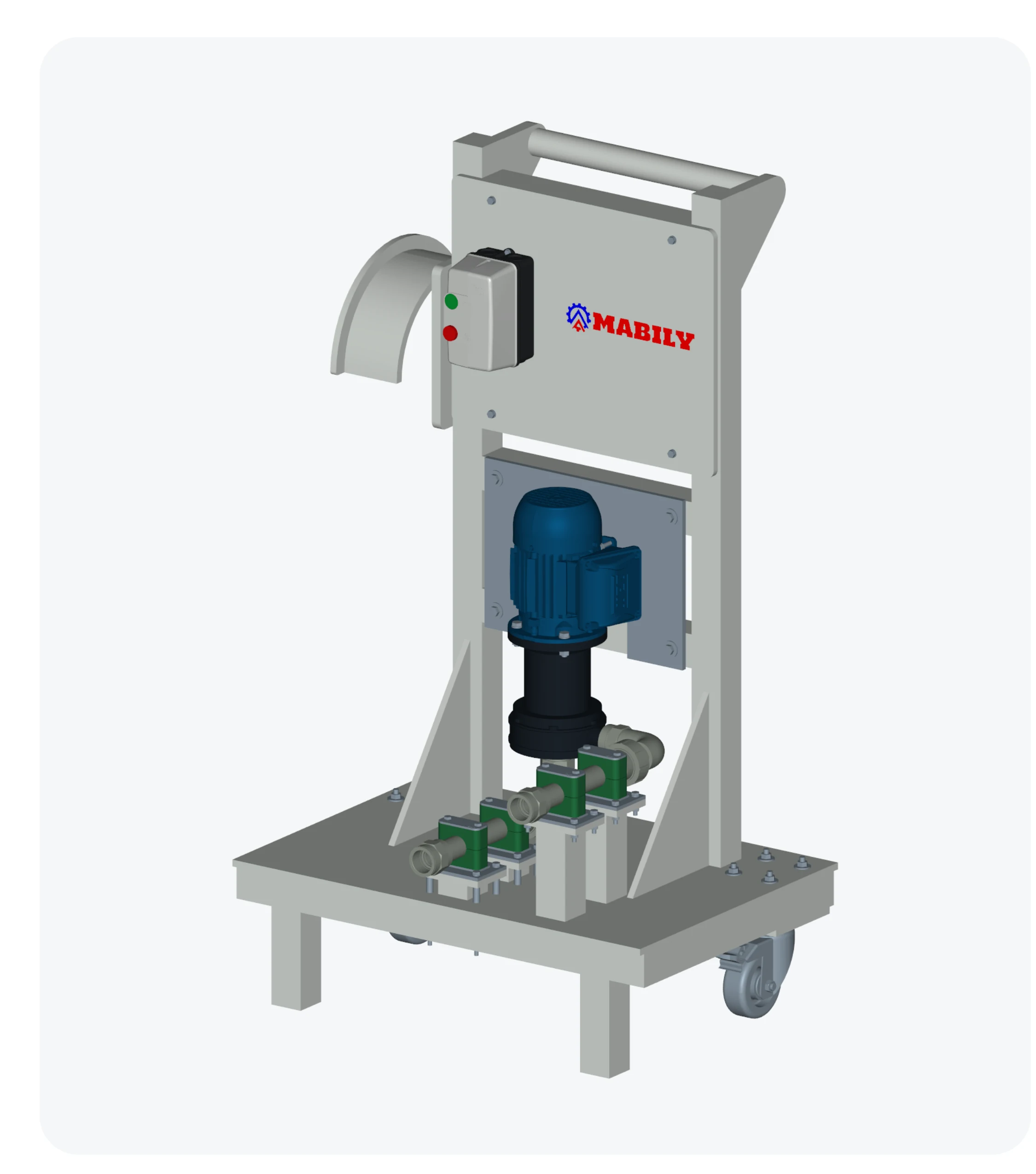

Projeto próprio MabilyMB 5000 · montagem vertical
Alternativa de acionamento simples e robusto para aplicações que não exigem regulagem de rotação.
Projeto próprio MabilyMB 20.000 · montagem horizontal
Projeto com bomba horizontal, controle de velocidade e estrutura móvel preparada para organização de mangueira e cabo.

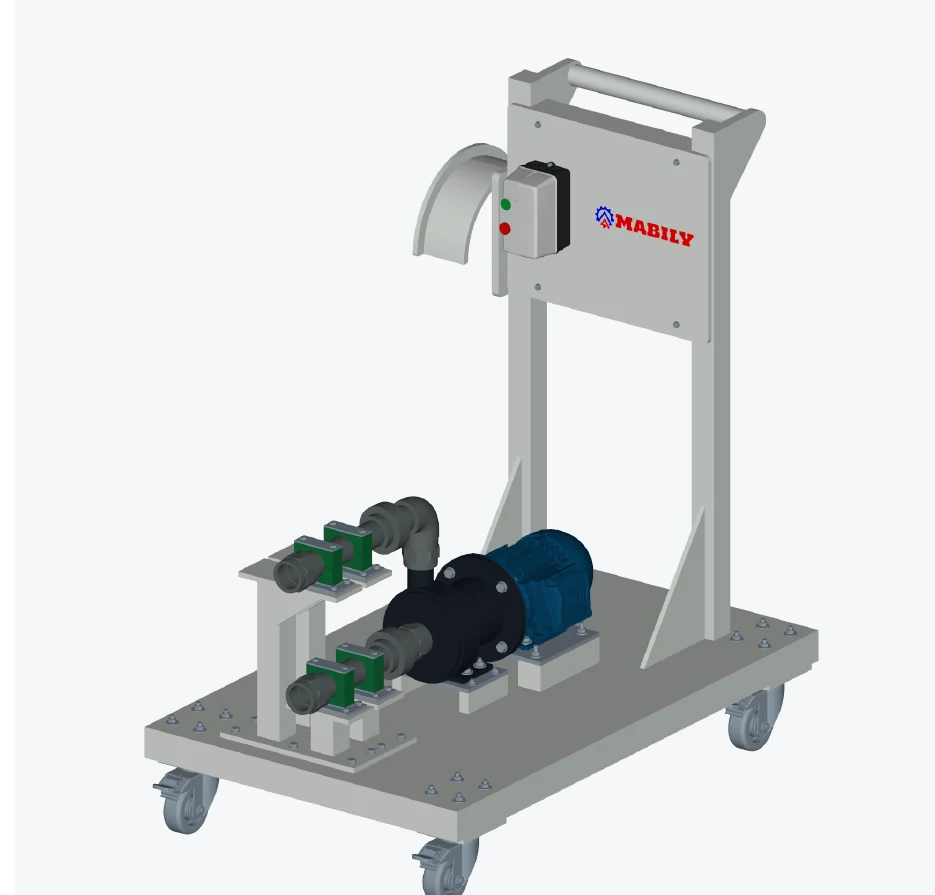

Projeto próprio MabilyMB 20.000 · montagem horizontal
Configuração horizontal com acionamento por botoeiras e proteção elétrica dimensionada para o motor.
Além dos modelos ilustrados, a Mabily pode projetar o carrinho para outras capacidades da linha, inclusive conjuntos com bomba MB 70.000. Geometria, bomba, motor, materiais, conexões, painel e acessórios são definidos após análise técnica da aplicação.
O carrinho pode ser configurado com diferentes bombas Mabily, conforme vazão necessária, altura manométrica, produto químico, tensão disponível e necessidade de controle. A tabela abaixo não inclui preços.
| Equipamento | MB-1400 | MB-5000 | MB-10.000 | MB-20.000 | MB-30.000 | MB-50.000 | MB-70.000 |
|---|---|---|---|---|---|---|---|
| Motor | 1/2 cv | 1/2 cv | 1 cv | 2 cv opcional 1,5 cv |
3 cv | 7,5 cv opcional 5 cv |
7,5 cv |
| Voltagem | 110/220 monofásico | 110/220 mono ou 220/380/440 tri | 110/220 mono ou 220/380/440 tri | 220/380/440 trifásico | 220/380/440 trifásico | 220/380/440 trifásico | 220/380/440/720 volts |
| Pressão máxima | 10 PSI | 10 PSI | 28 PSI | 28 PSI | 38 PSI | 53 PSI | 85 PSI |
| Vazão | 40 L/min | 85 L/min | 180 L/min | 340 L/min | 500 L/min | 830 L/min | 75 m³/h |
| Temperatura | -5 °C a +80 °C | -5 °C a +80 °C | -5 °C a +80 °C | -5 °C a +80 °C | -5 °C a +80 °C | -5 °C a +80 °C | -20 °C a +75 °C |
A estrutura do carrinho pode ser fabricada em polipropileno. Para bombas maiores ou conjuntos mais pesados, a Mabily pode utilizar estrutura metálica revestida em polipropileno, aumentando a robustez mecânica sem perder a proteção química necessária para ambientes corrosivos.
| Configuração | Características | Quando utilizar |
|---|---|---|
| Chave magnética | Acionamento simples, proteção elétrica e operação direta da bomba. | Transferências simples, operação manual e aplicações com menor necessidade de controle de vazão. |
| Painel com inversor | Permite ajustar a rotação da bomba e controlar a vazão conforme a necessidade do processo. | Produtos sensíveis, transferência controlada, ajuste fino de vazão e operação com diferentes tanques. |
| Painel com temporizador | Permite programar tempo de operação para transferência por período determinado. | Processos repetitivos, transferência por lote e abastecimento controlado. |
As bombas são construídas em polipropileno para a maioria dos produtos químicos compatíveis. Quando a aplicação exige maior resistência química, a Mabily pode avaliar a fabricação ou fornecimento em PVDF.
Indicado para diversos produtos químicos compatíveis, soluções alcalinas, saneantes, efluentes, tratamento de água, ARLA 32 e várias aplicações industriais.
Opção para produtos mais agressivos, ácidos específicos, aplicações químicas especiais e processos onde o polipropileno não é suficiente.
Transferência de produto químico do caminhão para tanque de armazenamento, com opção de painel e controle de vazão.
Movimentação de líquidos entre reservatórios, tanques de processo, tanques de armazenamento e IBCs.
Um único conjunto pode atender diversos pontos da planta, reduzindo necessidade de várias bombas fixas.
Consulte nosso catálogo com bombas químicas, bombas de transferência, tanques em polipropileno, agitadores, misturadores, colunas de calibração e equipamentos industriais.
Informe produto, concentração, temperatura, vazão, altura manométrica, distância de transferência, material desejado e se precisa de chave magnética ou painel com inversor e temporizador.
